Opis
CT-SAW860 je potpuno-audio/video modulator koji pruža modulirani video i zvučni izlaz RF nositelja na fiksnom kanalu od 54MHz do 860MHz.
SAW Filtered Audio Video Modulator prihvaća video standardnog polariteta na razini 0,7-2,5 Vp-p iz video izvora kao što su satelitski prijemnik, demodulator, TV kamera, DVD player ili video rekorder.

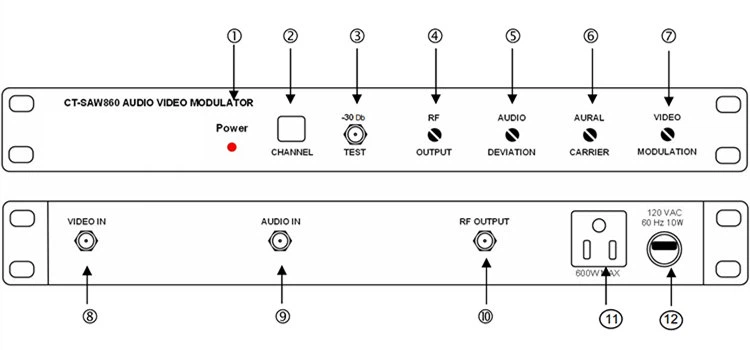

Jedinica pruža video signale visoke kvalitete, boju i audio signale na bilo kojem neiskorištenom kanalu unutar MATV, SMATV ili CATV sustava zatvorenog kruga. Za jednostavno rukovanje, sve kontrole razine nalaze se na prednjoj ploči.
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|
|
Broj modela: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Izlazni kanali |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Izlazna razina |
+55 dBmV (minimalno) |
|
3. Raspon izlazne razine |
13 dB |
|
4. Omjer A/V nositelja |
-7dB do -22dB |
|
5. Lažni izlaz |
-60 dB ispod video nosača (@A/V omjer nosača -15 dB, izlazna razina: +55dBmV) |
|
6. Frekvencijska točnost/stabilnost |
±5 KHz |
|
7. Izlazna impedancija |
75 Ohma |
|
8. Izlazni povratni gubitak |
9 dB |
|
VIDEO |
|
|
1. Video ulazna razina |
0,7 Vp-p najmanje @87,5% modulacije |
|
2. Diferencijalno pojačanje |
<5% (10 to 90% APL) |
|
3. Diferencijalna faza |
<5˚ (10 to 90% APL) |
|
4. Brujanje i buka |
-60 dB @87,5% Modulacija |
|
5. Omjer vizualnog nosača i šuma |
60 dB @ 4 MHz BW |
|
6. Frekvencijski odziv |
±1,7 dB (30 Hz do 4,2 MHz) |
|
AUDIO |
|
|
1. Ulazna razina |
0,8 Vp-p za odstupanje od ±25 KHz |
|
2. Ulazna impedancija |
600 Ohma neuravnoteženo |
|
3. Pre-naglasak |
75 µSek |
|
GENERAL |
|
|
1. Raspon ulazne snage |
120 VAC, 60 Hz |
|
2. Radna temperatura |
32 ˚F ~ 122 ˚F |
|
3. Priključci |
Sve vrste "F". |
|
MEHANIČKI |
|
|
1. Dimenzije |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Težina |
4,3 lbs |
Goodmind Electronics (Shenzhen) Co., Ltd. osnovana je 1992. godine s temeljnim kapitalom od 18 milijuna američkih dolara. Vlastita tvornica nalazi se u Shenzhenu i ima više od 1000 zaposlenika. To je visoko-tehnološko poduzeće koje objedinjuje istraživanje i razvoj, proizvodnju, prodaju i usluge. Tvrtka je specijalizirana za profesionalnu proizvodnu tvrtku za antene/mrežne komunikacije/Bluetooth/AV dodatke/pametni dom/dodatke za automobile. Tvornica je vertikalno integrirana. Tvornica ima obradu plastike, utiskivanje metala, lijevanje cinka pod pritiskom, SMT, DIP i centar za montažu. Tvrtka ima jaku financijsku snagu, profesionalni tim za istraživanje i razvoj, izvrsnu proizvodnu opremu i ekonomičnu proizvodnju te je posvećena stvaranju visoko-kvalitetnih proizvoda za kupce.
Što je SAW filtrirani audio/video modulator?
SAW Filtered Audio Video Modulator je uređaj koji se obično koristi u analognim televizijskim sustavima za emitiranje audio i video signala. Koristi filtar površinskih akustičnih valova (SAW) za precizno oblikovanje i filtriranje moduliranog signala, osiguravajući usklađenost s određenim frekvencijskim standardima i smanjujući smetnje.
Kako SAW filtar radi u ovom kontekstu?
Filtar za površinske akustične valove (SAW) je uređaj za akustične valove koji filtrira i obrađuje elektroničke signale na radijskim frekvencijama. U ovom modulatoru, pomaže u poboljšanju frekvencijskih karakteristika audio-video signala, osiguravajući da ostane unutar određenog frekvencijskog spektra i minimalizirajući smetnje.
Koja je svrha SAW filtra u audio video modulatoru?
SAW filter u modulatoru služi za oblikovanje i filtriranje moduliranog signala. Pomaže u ispunjavanju određenih frekvencijskih standarda, sprječava smetnje sa susjednim kanalima i poboljšava ukupnu kvalitetu emitiranog audio-video signala.
SAW Filtered Audio Video Modulator
SAW (Surface Acoustic Wave) filtrirani audio/video modulator je uređaj koji se koristi u analognim televizijskim sustavima za emitiranje audio i video signala. Uključuje SAW filter, koji je uređaj s akustičnim valovima, za precizno oblikovanje i filtriranje moduliranog signala. To pomaže osigurati sukladnost s određenim frekvencijskim standardima i smanjuje smetnje.
Je li ova vrsta modulatora još uvijek relevantna s prelaskom na digitalno emitiranje?
Sa raširenim prelaskom na digitalno emitiranje, tradicionalni analogni audio-video modulatori sa SAW filtrima postaju sve rjeđi. Sustavi digitalnog emitiranja često koriste naprednije tehnike modulacije i kodiranja.
Kako modulator rješava smetnje iz susjednih kanala?
SAW filtar je ključan u smanjenju smetnji od susjednih kanala ili neželjenih signala. Osigurava da modulirani signal ostane unutar dodijeljenog frekvencijskog raspona, smanjujući rizik od smetnji.
FAQ
P: Može li SAW filtrirani audio/video modulator upravljati s više kanala?
O: Da, ovisno o dizajnu i specifikacijama, modulator može upravljati s više kanala. Ključno je provjeriti mogućnosti uređaja i osigurati usklađenost s regionalnim standardima emitiranja.
P: Kako mogu osigurati kompatibilnost s regionalnim standardima emitiranja?
O: Bitno je konzultirati se s proizvođačima ili dobavljačima kako biste osigurali da je SAW filtrirani audio i video modulator u skladu sa specifičnim standardima emitiranja i propisima u vašoj regiji.
P: Postoji li stalna podrška za održavanje i nadogradnju ove vrste opreme?
O: Kako se analogni sustavi emitiranja postupno ukidaju, podrška za održavanje i nadogradnju tradicionalnih analognih modulatora može postati ograničena. Razmislite o prijelazu na digitalna rješenja za-dugoročnu održivost.
