Opis

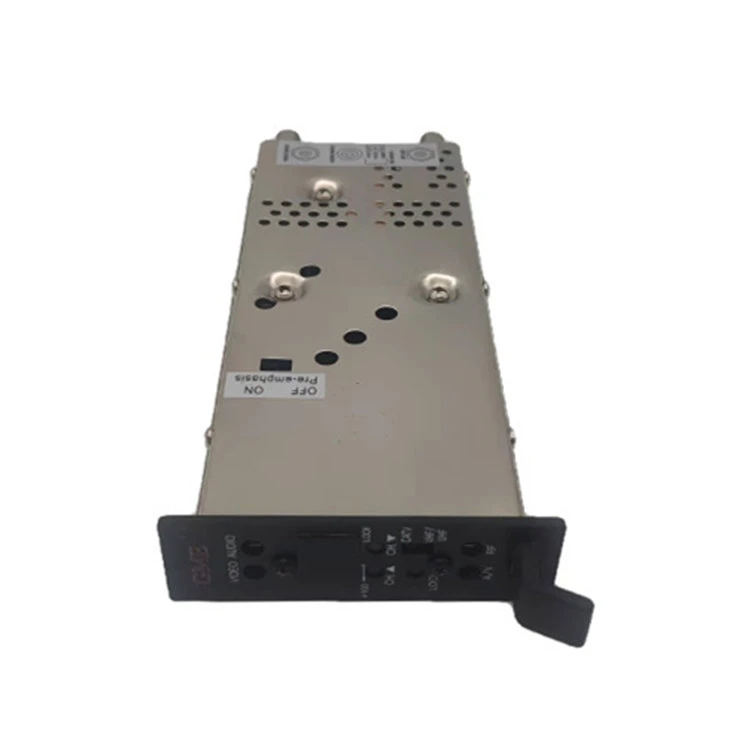

Modularni agilni modulator TV kanala MATCM-45 je mikroprocesorski kontrolirani reemitirani modulator kvalitete reemitiranja, sintetizirana fazno zaključana petlja, frekvencijski agilni CATV/TV televizijski modulator. Dvostruka pretvorba i superiorno SAW filtriranje osiguravaju kompatibilnost susjednih kanala i lažni izlaz. MATCM-45 pruža izlaznu razinu od 45 dB od 50 do 864MHz, uključujući CATV i TV frekvencije. Konfiguracija kanaliziranja može se promijeniti tipkama gore/dolje na prednjoj ploči.
- Dvostruka heterodinska pretvorba
- 45dBmV minimum @50-864MHz
- Filtri za automatsko dijeljenje pojasa za vrhunski omjer nosioca i šuma
- SAW filtriran
- Podržava TV, CATV, frekvenciju i funkciju zaključavanja
- FCC pomak frekvencije s automatskim podešavanjem

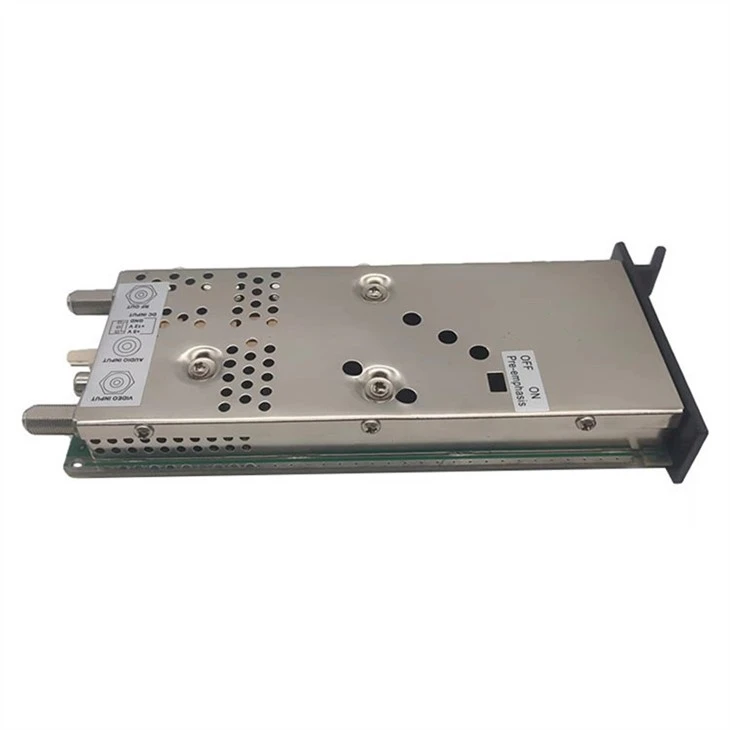

- Pre-prekidač za isključivanje naglaska dostupan s bočne ploče za umetanje kompozitnog BTSC stereo signala.
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|||
|
Broj modela: GDM-007 (MATCM-45) |
|||
|
ARTIKAL |
TIPIČNO |
QCLIMIT |
UVJETI ISPITIVANJA |
|
RF IZLAZ |
|||
|
Frekvencijski raspon |
|
|
54 - 864 MHz |
|
FCC frekvencijski pomaci |
|
Automatski |
+12.5KHz, +25KHz ili Ništa prema potrebi za svaki kanal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Izlazni kanali |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Izlazna razina |
|
+45 dBmV Min. |
|
|
Kontrola izlazne razine |
|
>10 dB |
|
|
Izlazna impedancija |
|
75 Ohma |
|
|
Frekvencija nosača slike |
|
65 KHz |
|
|
Inter - Frekvencija nositelja |
|
65 KHz |
|
|
P/S omjer nositelja |
|
-11 - -30dB Min. |
|
|
Otkucaj susjednog kanala (-4,5MHz) |
|
-60 dB min. |
Preko raspona kontrole pojačanja |
|
Ravnost propusnog pojasa |
|
61,5 dB P/V maks. |
|
|
Lažna- |
|
|
@Postavljena izlazna razina 45dBmV |
|
U bendu |
|
-60 dB min. |
A/V omjer @-15dBc |
|
Izvan benda |
|
-58 dB min. |
@ 54 - 864 MHz |
|
Selektivnost kanala |
|
|
A/V omjer @-15dBc |
|
Fv - 6.00MHz |
|
55 dB min. |
|
|
Fv - 3.58MHz |
|
55 dB min. |
|
|
Fv - 2.42MHz |
|
55 dB min. |
|
|
Fv - 1.50MHz |
|
55 dB min. |
|
|
Fv- 1.25MHz |
|
30 dB min. |
|
|
Intermodulacijska distorzija |
|
57 dBc min. |
Vizualni nosač @45dBmV |
|
3 tona 920 otkucaja |
|
|
Slušni nositelj @-15dBc Fa +3.58MHz @-17dBc |
|
Ostatak FM |
<2 KHz |
|
Vršno odstupanje pri rasponu od 10KHz |
|
NOSITELJ / BUKA |
|
60dB min. |
|
|
Izlazni povratni gubitak |
|
-3 dB min. |
@54 - 864MHz |
|
U PUT |
|||
|
VIDEO |
|
|
|
|
Video ulazna impedancija |
|
75 ohma |
|
|
Maksimalna video dubina modulacije |
|
87,5 % min. |
Ulazna razina 0,8 Vp-p |
|
Video ulaz @87,5% modulacije |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L kašnjenje |
|
0±50 ns |
Video 87,5% modulacija, testni signal s TSG95 NTSC NTC7 cmpst. |
|
Diferencijalna Dhase |
|
Manje od ili jednako 5 stupnjeva |
Testni signal s TSG95 NTSC NTC7 cmpst. |
|
Povratni gubitak video ulaza |
|
-18 dB min. |
Na 4,2MHz |
|
AUDIO |
|
|
|
|
Impedancija audio ulaza |
|
10 Kohm |
Unblance |
|
Audio odstupanje |
|
260mV RMS maks. |
@±25KHz PK iv/800Hz ton |
|
Audio pred{0}}naglašavanje |
|
75 u Sek |
Odabran prekidač ISKLJUČIVANJE/ISKLJUČIVANJE |
|
GENERAL |
|||
|

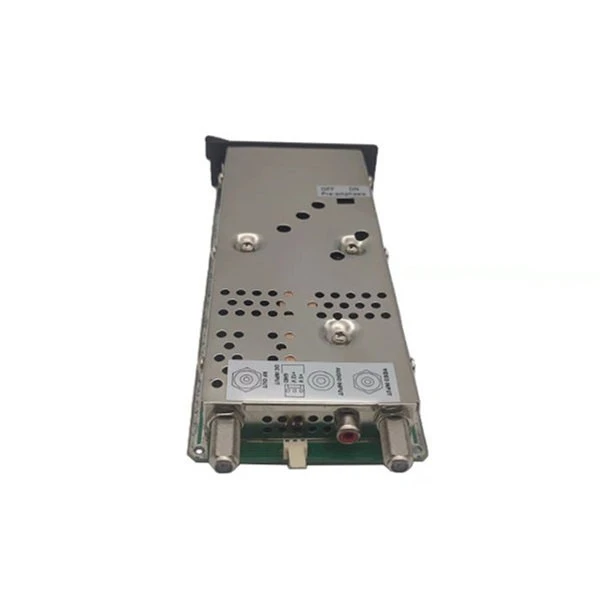

Vrsta priključka: VIDEO IN/RF OUT |
|
F TIP |
|
|
Vrsta konektora: AUDIO IN |
|
RCA TIP |
|
|
Ulaz istosmjerne struje- |
|
|
|
|
+12V / 280 mA |
|
±0,2 VDC |
|
|
+5V / 400 mA |
|
±0,2 VDC |
|
|
Radna temperatura |
|
|
@ O stupanj Na +50 stupanj |
|
Veličina |
|
|
Š (2,5 CM) * V (8,9 CM) * D (21,5) |
|
Težina |
|
|
0,38 kg |
FAQ
P: Možete li proizvesti narudžbu s robnom markom kupca?
O: Da, naravno. OEM & ODM usluga je toplo pružena.
P: Kako kontrolirate kvalitetu proizvoda?
O: Kvaliteta prije svega. Svi naši odabrani proizvodi prolaze standardizirano testiranje prije pakiranja i otpreme.
P: Kako šaljete robu?
O: Obično prevozimo morem ili zrakom.
P: Koje je vaše glavno tržište?
O: Europa, Sjeverna Amerika, Južna Amerika, Bliski istok itd.
