Opis
GM55 komercijalni audio video modulator dizajniran je za pružanje kompatibilnosti susjednih kanala i FCC Docket 21006 točnosti frekvencije. Ovaj jeftini modulator održava punih 55 dBmv izlaz na bilo kojem VHF, srednjem, pojasnom ili superpojasnom kanalu. Modulirani kanali mogu se umetnuti na bilo koji neiskorišteni kanal unutar MATV ili SMATV sustava zatvorenog kruga.
Visokokvalitetna vanjska modulacija i kontrola RF razine osiguravaju godine pouzdanog rada. Modulator se isporučuje sa svim pred-namještenim internim podešavanjima i FCC Docket 21006 pomakom su standardni bez dodatnih troškova.
- Vrhunsko filtriranje tragova bočnog pojasa za sustave susjednih kanala
- Puni +55 dBmV izlaz
- Nizak lažni harmonijski izlaz
- Vrlo precizan kristalno kontrolirani oscilator za niski, srednji i visoki pojas
- Agilni PLL oscilator pomoću dip prekidača za super pojas.
- Profesionalna kvaliteta slike
- Dostupno na kanalima od 2 do 36

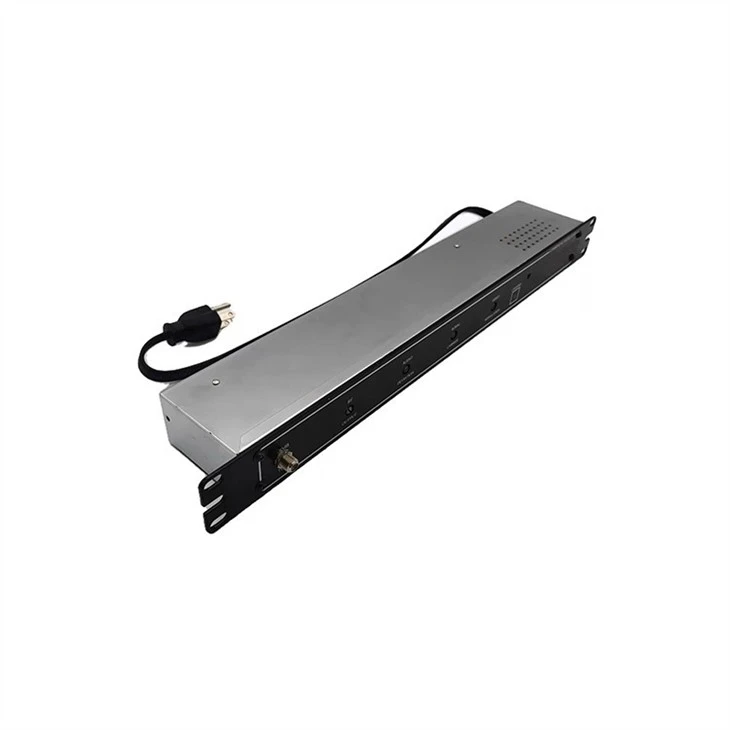

- Prednja ploča -30 dB ispitna točka

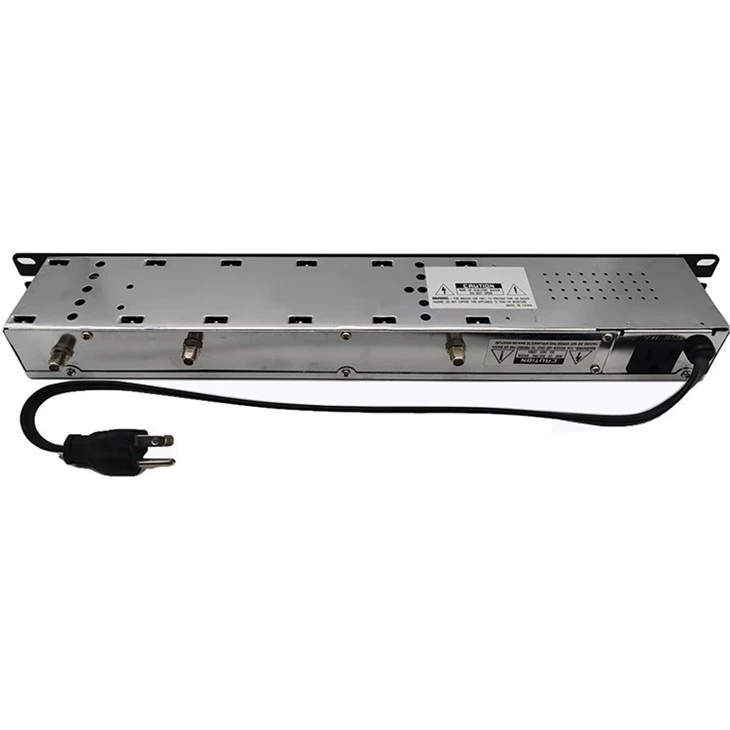

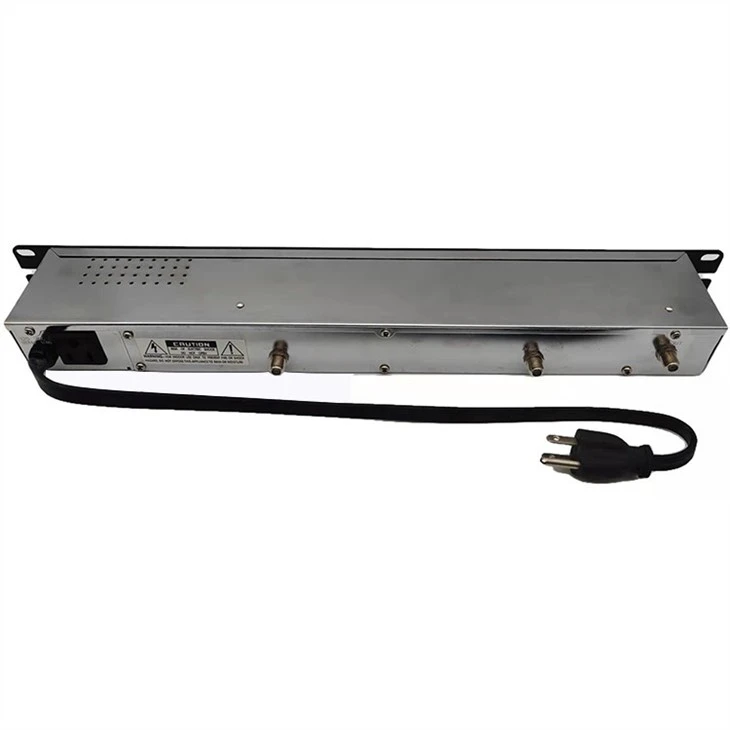

- Utičnica za izmjeničnu struju na stražnjoj ploči
- Međunarodni modeli dostupni po posebnoj narudžbi
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|||
|
Broj modela: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
Kanali: |
T8~T11, 2~36, A-I i J-W,FCC, Docket 21006 pomaci, tvornički postavljeni, HRC i IRC pomaci dostupni |
Razina unosa: |
5 V p-p najmanje za 87,5% modulacije |
|
Izlazna razina: |
45 do 58 dBmV, kontinuirano podesivo s prednje ploče |
Vrsta unosa: |
Negativna sinkronizacija kompozitnog videa |
|
Izlazna impedancija: |
75 ohma |
Vizualni C/N: |
60 dB @ 4 MHz BW |
|
Omjer audio/video: |
a. Kanali ispod 216MHz (CH.13): Kontinuirano podesivi -7 do -18 dB. |
Odziv frekvencije: |
±1,5dB (30Hz do 4MHz) |
|
b. Super Band: Podesivo od 12 do 18 dB u koraku od 2 dB |
Brujanje i buka: |
-60 dB @87,5% modulacije |
|
|
Stabilnost frekvencije: |
±10KHz (5KHz u zrakoplovnom pojasu) (U skladu s FCC Docket 21006) |
|
|
|
Lažni izlaz: |
60dB ispod video nosača |
|
|
|
AUDIO |
GENERAL |
||
|
Ulazna impedancija osnovnog pojasa: |
600 ohma neuravnoteženo |
Ulazna snaga: |
108 do 125VAC, 60Hz, 20W |
|
Ulazna razina osnovnog pojasa: |
0,5 V p-p za odstupanje od 25KHz |
Radna temperatura: |
-10 stupnjeva do 50 stupnjeva |
|
Pre-naglasak: |
75 mikro sekundi |
Dimenzije: |
19"L x 21/4"D x 13/4"H |
|
Ravnost: |
1,5 dB (50 Hz do 15 KHz) |
Težina: |
4,3 lbs. |
|
Odvajanje videa/audija: |
4,5 MHz |
Priključci: |
"F" tip. |
FAQ
P: Možete li proizvesti narudžbu s robnom markom kupca?
O: Da, naravno. OEM & ODM usluga je toplo pružena.
P: Kako kontrolirate kvalitetu proizvoda?
O: Kvaliteta prije svega. Svi naši odabrani proizvodi prolaze standardizirano testiranje prije pakiranja i otpreme.
P: Kako šaljete robu?
O: Obično prevozimo morem ili zrakom.
P: Koje je vaše glavno tržište?
O: Europa, Sjeverna Amerika, Južna Amerika, Bliski istok itd.
