Opis

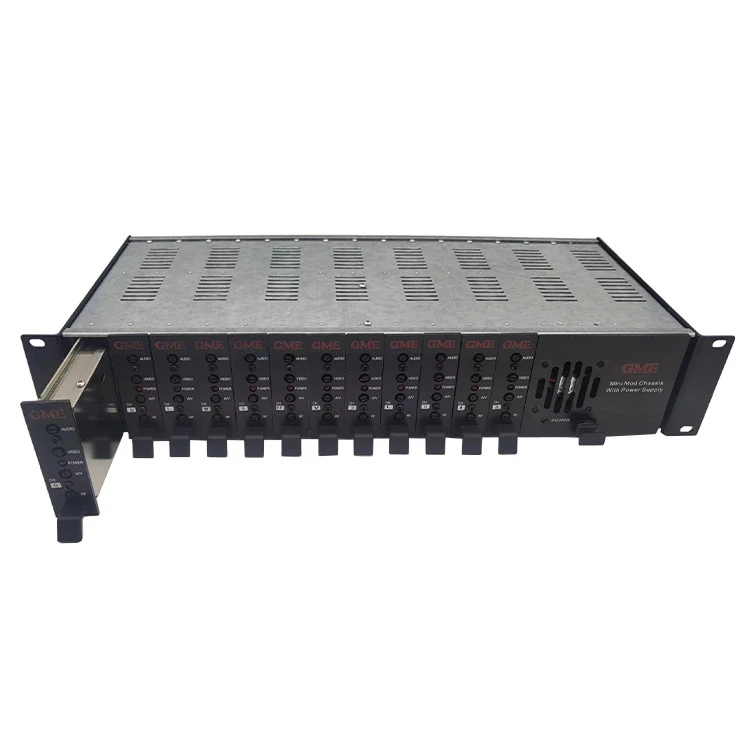

MTCM-45 Fixed Channel SAW Filterd Modulator kanalizirani je heterodinski audio/video modulator profesionalne kvalitete s mogućnošću susjednog kanala. Kanal se može lako pre-prilagoditi u drugi kanal u svojoj grupi. Niski pojas, Srednji pojas, Visok-pojas, Super pojas, Hiper pojas i Ultra pojas promjenom postavke dip prekidača oscilatora i vraćanjem izlaznog filtra. PLL oscilator s mikroprocesorom može kontrolirati izlaznu frekvenciju kako bi zadovoljio FCC potrebnu točnost i off-postavku. Ovaj modulator prihvaća video standardnog polariteta (negativna sinkronizacija) u rasponu od 0,7 V do 2,6 V pp.
- Saw filtar za vrhunski odgovor bočne trake.
- Postavka frekvencije kontrolirana mikroprocesorom ispunjava sve zahtjeve FCC-a za točnost i isključenje.
- Kanal se može ponovno -postaviti unutar njegovog pojasa ponovnim-podešavanjem dvosklopke i samo izlaznog filtra.
- Pre-prekidač za isključivanje naglaska dostupan s bočne ploče za umetanje kompozitnog BTSC stereo signala.
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|
|
Broj modela: GDM-006 (MTCM-45) |
|
|
RF |
|
|
Izlazni kanali |
CATV 2-135, UHF 14-69 |
|
Izlazna razina |
45dBmV (min) |
|
Raspon: |
12dB (podesivo) |
|
Omjer A/V nosača |
-11dB do -22dB (podesivo) |
|
Stabilnost vizualnog nosača |
±5 KHz |
|
Aural Carrier Offset |
±4,5MHz |
|
Stabilnost slušnog nosača |
±10 kHz |
|
Lažni izlaz (dBc) |
-60 dBc |
|
Omjer C/N (u-pojasu) |
-60 dBc |
|
Širokopojasni šum (dBc) |
-95 |
|
VIDEO |
|
|
Min. video ulaz |
.5Vp-str |
|
Frekvencijski odziv |
±1,7dB (30Hz do 4,2MHz) |
|
Video S/N |
60 dB |
|
Hum Ratio |
-60 dB |
|
Diferencijalno pojačanje |
±5% |
|
Diferencijalna faza |
±5 stupnjeva |
|
Grupno kašnjenje |
75 ns |
|
AUDIO |
|
|
Ulazni zahtjevi |
500 mV (25 kHz dev) |
|
Ulazna impedancija |
10kΩ |
|
Frekvencijski odziv |
±1,5 dB (50Hz-15kHz) |
|
Izobličenje (THD) |
1% |
|
Pre-naglasak |
75 usec (po izboru) |
