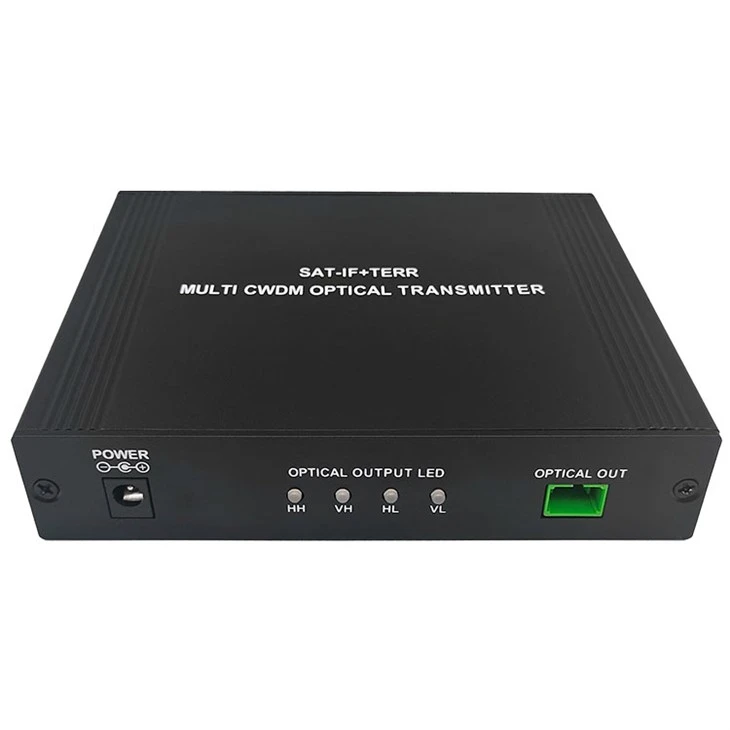

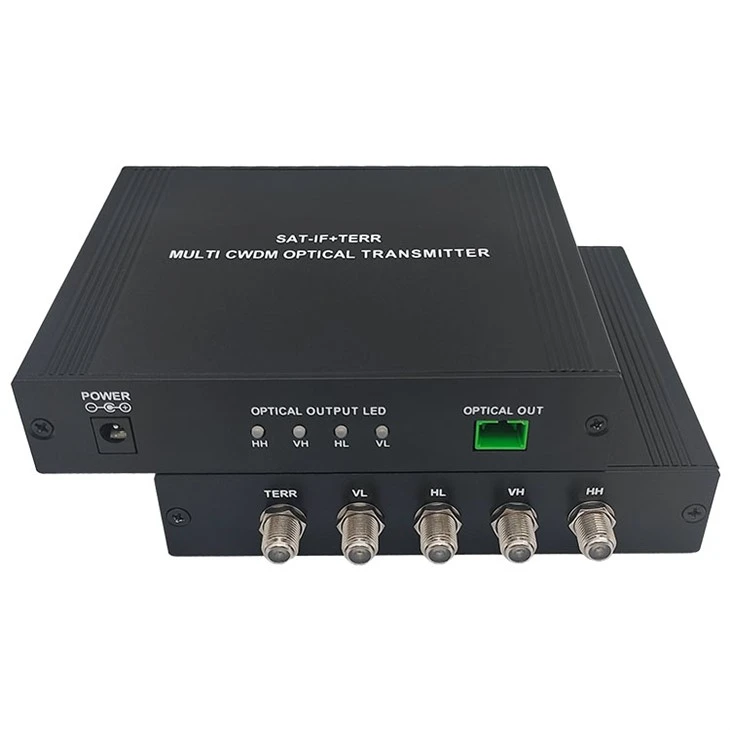

Optički odašiljačje ključna komponenta optičkih komunikacijskih sustava, odgovorna za pretvaranje električnih signala u optičke signale i njihov prijenos kroz optička vlakna.
Značajke
- Dizajniran za satelitski optički sustav
- Širok radni frekvencijski raspon: 45-2150MHz
- Izvrsna linearnost i ravnost
- Korištenje 1-jezgrenog jednomodnog vlakna s velikim povratnim gubitkom
- Korištenje GaAs aktivnih uređaja pojačala
- Ultra tiha tehnologija
- Ugradi-u CWDM, koristeći DFB koaksijalni laser za male pakete
- Izlazi 13/18V,0/22KHz za rad LNB-a
- Distribucija do 32 optička čvora
Specifikacija
|
Optički parametar |
TERR+SAT-IF parametar |
||
|
Optički povratni gubitak |
Veći ili jednak 45 |
Frekvencijski raspon |
45~2150MHz |
|
Izlazna optička snaga |
4x+3dBm |
Ravnost |
±1.5 |
|
Optički konektor |
SC/APC |
Izlazna razina (AGC) |
Veći ili jednak 80±5@TERR Veći ili jednak 78±10@SAT-IF |
|
Izlazna optička valna duljina (nm) |
1510-1570 |
C/R |
Veći ili jednak 52 |
|
Drugi parametar |
OCD |
Veći ili jednak 65 |
|
|
RF konektor |
F-žensko |
CTB |
Veći ili jednak 62 |
|
Napajanje |
DC-24V |
Povratni gubitak |
Veći ili jednak 12 |
|
Potrošnja energije (W) |
<6 |
22KHz točnost |
22±4 |
|
Dimenzije (mm) |
143x110x28.8 |
LNB napajanje |
13/18 |
