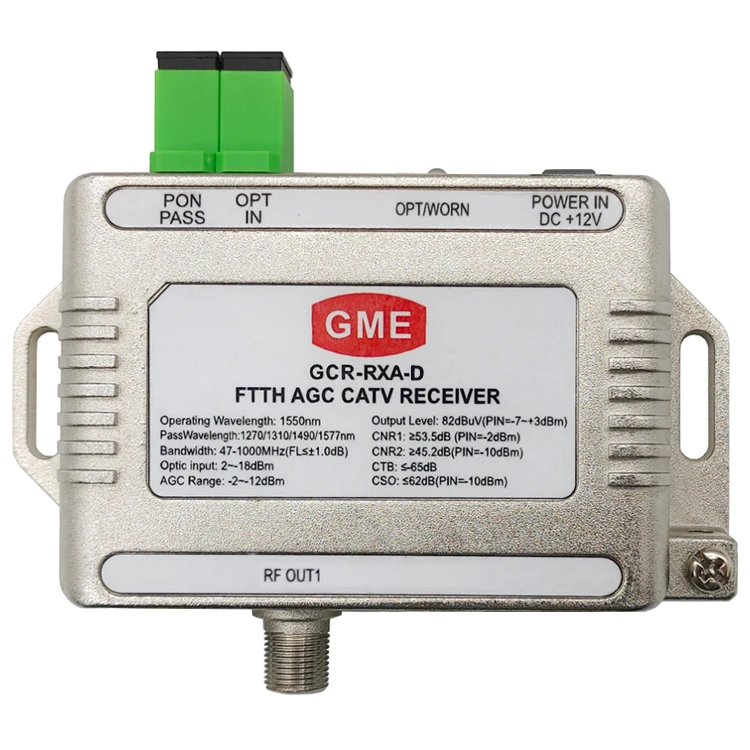

Optički prijemnik je za digitalnu televiziju, fiber do kuće. Ovaj stroj koristi optičku prijemnu cijev visoke osjetljivosti. Fleksibilna integracija aplikacija, primjena vlakana na kućnu mrežu. Ugrađen je-u CWDM, pogodan za jedno-sustav trostrukih valnih duljina vlakana, CATV radna valna duljina 1550nm, prolazna valna duljina 1270/1310/1490/1577nm, može praktično povezati ONU od EPON, GPON.XG(S)PON
Značajke
Specifikacija
|
CATV Valna duljina |
1550±10nm |
Izlazni RF otpor |
75Ω |
|
|
PON Valna duljina |
1270/1310/1490/1577nm |
Izlazni povratni gubitak |
Manje od ili jednako 14dB |
|
|
Optička ulazna snaga |
-18-+2dBm |
Optički povratni gubitak |
Veći ili jednak 55 dB |
-9dBm Optička ulazna snaga, 60 PAL kanala |
|
Optički AGC raspon |
-12--2dBm |
C/CSO |
Veći ili jednak 55 dB |
|
|
CATV optički ulazni priključak |
SC/APC |
C/CTB |
Veći ili jednak 55 dB |
|
|
PON Optički reflektirajući priključak |
SC/PC |
MER |
Veći ili jednak 31dB |
-15dBm Optička ulazna snaga |
|
RF konektor |
Imperial F tip |
Ulazni napon |
+12V |
|
|
Frekvencija |
47-1000MHz |
Rasipanje snage |
Manje od ili jednako 2W |
|
|
Ravnost |
Manje od ili jednako ±1,25dB |
Temperatura |
-10-+50 stupanj |
|
|
RF izlazna razina (u AGC rasponu) |
Veći ili jednak 80dBuV |
Dimenzija |
73×60×23 (D׊×V) mm |
|
Popisi modela
|
Model |
Pass Valna duljina |
Reflektiraj valnu duljinu |
Pass sučelje |
RF izlazno sučelje |
DC-in |
|
GCR-4RXA-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
F-Ženski: 12 V 300 mA |
|
GCR-2RXA-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
F-Ženski: 12 V 300 mA |
|
GCR-RXA-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
F-Ženski: 12 V 300 mA |
|
GCR-4RXU-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
F-Ženski: 12 V 300 mA |
|
GCR-2RXU-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
F-Ženski: 12 V 300 mA |
|
GCR-RXU-F |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
F-Ženski: 12 V 300 mA |
|
GCR-4RXA-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550nm±10nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
DC-005:12V 300mA |
