Uvod:
Optički prijemnik namijenjen je digitalnoj televiziji, vlaknima do kuće . Ovaj stroj prihvaća optičku cijev za primanje visoke osjetljivosti . Fleksibilna integracija aplikacije, primjena vlakana na kućnu mrežu .
To je ugrađeni CWDM, pogodan za sustav s trostrukim duljinama s jednim vlaknima, CATV operativna valna duljina 1550Nm, prolazi valnu duljinu 1270/1310/1490/1577nm, može prikladno povezati ONU of Epon, GPON . XG (S) pon
- Do 20 km udaljenosti prijenosa
- Ekstra-niska buka
- Široki dinamički prijemni optički raspon napajanja: unutar pin =-16, mer veći ili jednak 36db
- Primjenjivi XG (S) PON, GPON, EPON, kompatibilan s bilo kojom tehnologijom FTTX Pon
- Može uštedjeti veliki broj optičkih resursa napajanja, uvelike smanjiti trošak konfiguracije mreže
- Unutar 47 ~ 1000MHz širine pojasa, sve s izvrsnom značajkom ravnog (fl manje od ili jednako ± 1db)
- Metalni slučaj, ponudite zaštitu za optoelektronske osjetljive uređaje
- Visoka izlazna razina, mogu koristiti mnogi korisnici
- Konzumiranje niske energije, visoke performanse, visoke troškove performanse
- 6KV zaštita od prenapona na svim lukama
- Podržite 4 RF Out Max
Specifikacija
|
CATV valna duljina |
1550 ± 10nm |
Izlazni RF otpor |
75Ω |
|
|
Pon valna duljina |
1270/1310/1490/1577nm |
Izlazni povratni gubitak |
Manje od ili jednako 14db |
|
|
Optička ulazna snaga |
-18-+2 dbm |
Optički povratni gubitak |
Veći ili jednak 55db |
-9 DBM Optička ulazna snaga, 60 PAL kanala |
|
Optički agrega |
-12--2 dbm |
C/OCD |
Veći ili jednak 55db |
|
|
CATV Optički ulazni port |
SC/APC |
C/CTB |
Veći ili jednak 55db |
|
|
Pon optički odražava luku |
SC/PC |
Mer |
Veći ili jednak 31db |
-15 DBM Optička ulazna snaga |
|
RF priključak |
Imperijski F tip |
Ulazni napon |
+12V |
|
|
Frekvencija |
47-1000 MHz |
Rasipanje snage |
Manje od ili jednako 2W |
|
|
Ravan |
Manje ili jednako ± 1,25 dB |
Temperatura |
-10-+50 stupanj |
|
|
RF izlazna razina (u Agc rasponu) |
Veći ili jednak 80dbuv |
Dimenzija |
73 × 60 × 23 (l × w × h) mm |
|
Popisi modela
|
Model |
Proći valnu duljinu |
Odražavati valnu duljinu |
Prolazno sučelje |
RF Out sučelje |
Dc-in |
|

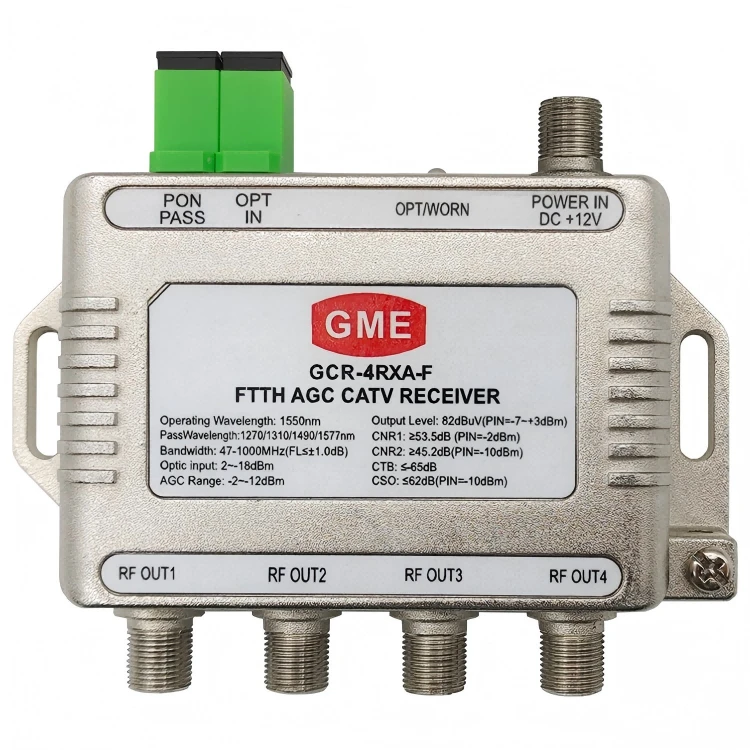

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300ma |
|

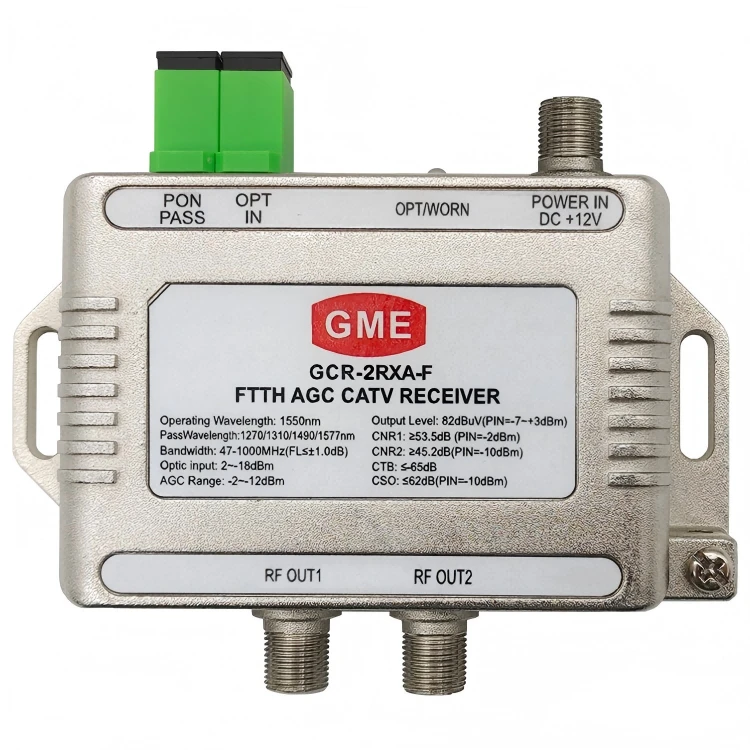

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300ma |
|

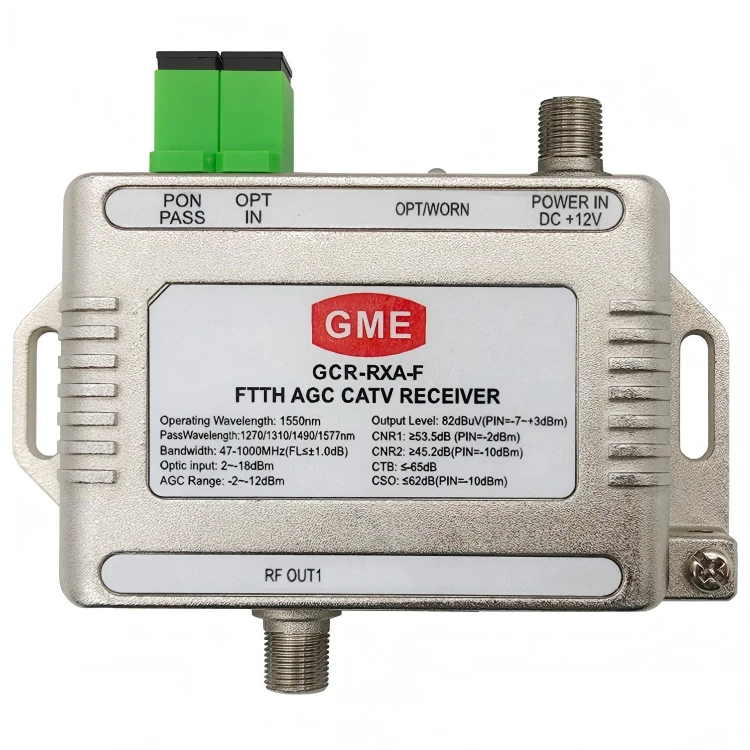

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300ma |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300ma |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300ma |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300ma |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
Dc -005: 12v 300ma |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
Dc -005: 12v 300ma |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
Dc -005: 12v 300ma |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
Dc -005: 12v 300ma |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
Dc -005: 12v 300ma |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
Dc -005: 12v 300ma |
