Opis

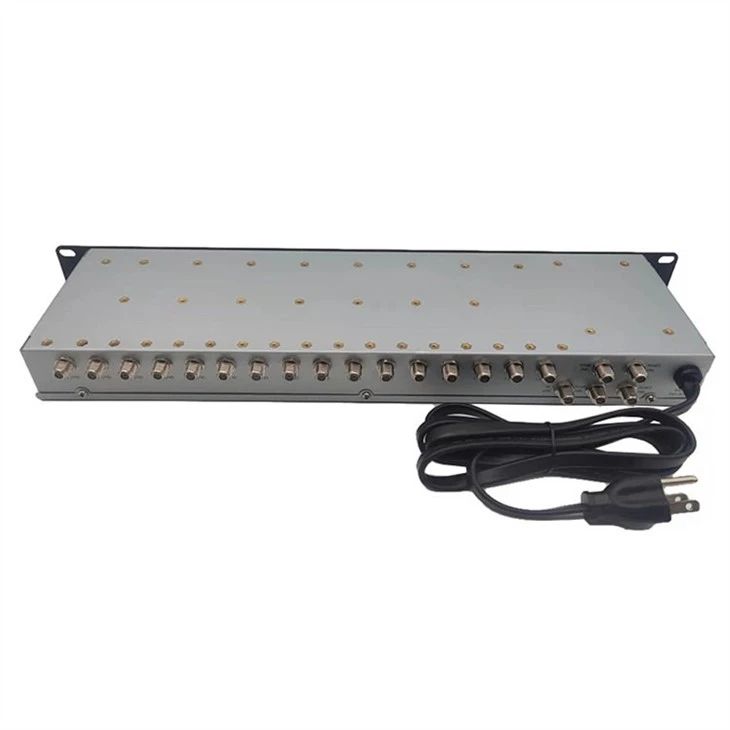

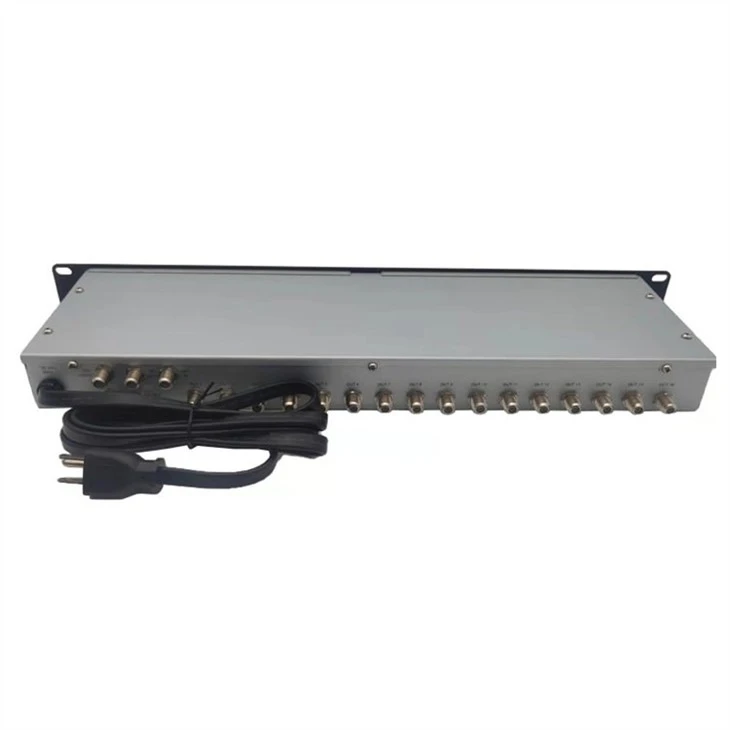

MSR-516 montiran na stalak kompatibilan je sa sustavima prijema antene faze tri DIRECTV dopuštajući 4 LNB ulaza i 1 antenu i pružajući 16 izlaza. 5X16 satelitski multiswitch montiran na stalak Konstantni ton od 22 kHz dostupan je na 2 ulazna priključka i 14 ili 18 dc volti za napajanje LNB-a i unutarnje provođenje prebacivanje.

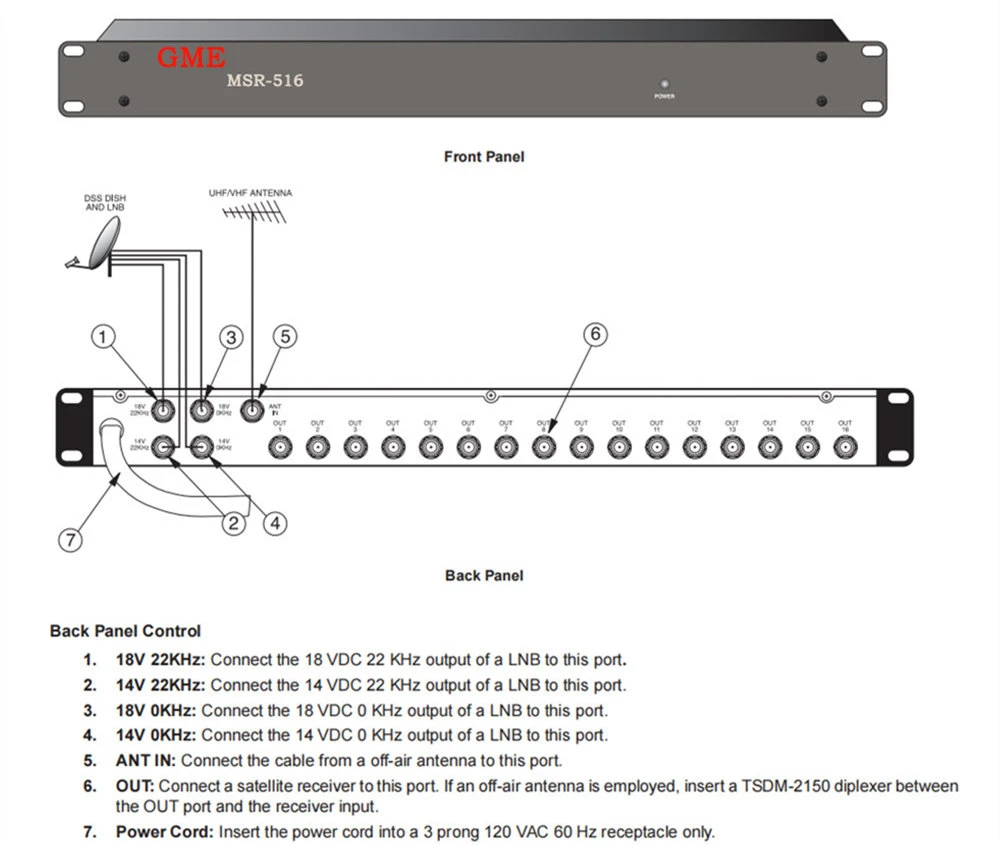

- Jednostavan dizajn sučelja s 5 ulaza pruža 4 ulaza za polaritet satelita plus 1 zračnu antenu i 16 izlaza, za brzu instalaciju.
- 5X16 Satelitski multiswitch montiran na stalak Široki frekvencijski raspon 40~2150MHz.
- Kompatibilan s DIRECTV Phase III i drugim prijemnim sustavima koji koriste 22 kHz promjenjive tonove, PIN diodna matrica smanjuje vrijeme prijenosa polariteta i digitalne artefakte, pružajući dosljednu kvalitetu slike.
- 14 ili 18 DC volti i ton od 22 kHz osigurani su za napajanje LNB-a i provođenje unutarnjeg prebacivanja. Ugrađeno-pojačalo kompenzira unesene gubitke, smanjujući potrebu za vanjskim pojačanjem. Visokoučinkovito unutarnje napajanje za velike-opterećenja eliminira pretjerane zahtjeve za strujom na prijemnicima.
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|||
|
Broj modela: GDMS-003-2 (MSR-516) |
|||
|
ARTIKAL |
TIPIČNO |
QC LIMIT |
UVJETI ISPITIVANJA |
|
FREKV. RANGE |
|
|
|
|
MRAV IN |
|
|
54~806 MHz |
|
SJEDIO |
|
|
950~2150 MHz |
|
VAN |
|
|
54~2150 MHz |
|
UMETNI GUBITAK / (ANT IN) |
0 dB |
-1,5 dB maks. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB maks. |
551 ~ 806 MHz |
|
|
DOBITAK (SAT IN) |
4dB |
2 dB min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB min |
1751 ~ 2150 MHz |
|
|
IZOLACIJA |
|
|
|
|
KRIŽNA POLARIZACIJA |
- 30 dB |
- 25 dB Min. |
950 ~ 2150 MHz |
|
IZVAN NA IZVAN |
- 15 dB |
- 14 dB Min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB Min. |
950 ~ 2150 MHz |
|
|
SJEDILA U SJEDILA |
- 40 dB |
- 35 dB Min. |
950 ~ 2150 MHz |
|
ZAUSTAVLJIVANJE TRAKE |
2 0 dB |
15 dB min |
ANT PORT @ NA 950 MHz |
|
|
2 0 dB |
15 dB min |
SAT PORT @ NA 806 MHz |
|
POVRATNI GUBITAK |
|
|
|
|
ULAZ/IZLAZ |
- 6 dB |
- 5dB Min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB Min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB Min |
1451 ~ 2150 MHz |
|
|
MOGUĆNOST UNOSA |
|
|
|
|
(1dB KOMPRESIJA) |
|
|
|
|
MRAV IN |
108 dBuV |
106 dBuV min |
NA ULAZU 67,25 MHz |
|
SJEDIO |
110 dBuV |
108 dBuV min |
NA ULAZU 950 MHz |
|
LHCP/RHCP PREKLOPNA TOČKA |
|
14,0 ~ 15,0 VDC |
|
|
MULTI-SW 22KHz PREKLOPNA TOČKA |
|
150~300Vp-str |
Ispitni signal kvadratnog vala |
|
|
|
|
Bez mehaničkog |
|
IZLAZNI SIGNAL 22KHz |
|
|
|
|
FREKV. ZNAKOVA |
|
22±4KHz |
|
|
AMPLITUDA |
|
650±250mVp-str |
|
|
BIAS NAPON/STRUJA |
|
|
|
|
FIKSNI LNB BIAS NAPON |
|
|
|
|
13V/0KHz 13V/22KHz PRIKLJUČAK |
|
12,8 ~ 13,5 VDC |
0~300 mA |
|
18V/0KHz 18V/22KHz PRIKLJUČAK |
|
17,9 ~ 18,9 VDC |
0~450 mA |
|
ULAZNA SNAGA |
|
120VAC±10% 60Hz |
|
|
SPOJNICA |
|
Ženski tip "F". |
SVE LUKE |
|
IMPEDANCIJA |
|
75 Ohma |
SVE LUKE |
FAQ
P: Možete li proizvesti narudžbu s robnom markom kupca?
O: Da, naravno. OEM & ODM usluga je toplo pružena.
P: Kako kontrolirate kvalitetu proizvoda?
O: Kvaliteta prije svega. Svi naši odabrani proizvodi prolaze standardizirano testiranje prije pakiranja i otpreme.
P: Kako šaljete robu?
O: Obično prevozimo morem ili zrakom.
P: Koje je vaše glavno tržište?
O: Europa, Sjeverna Amerika, Južna Amerika, Bliski istok itd.
