Opis

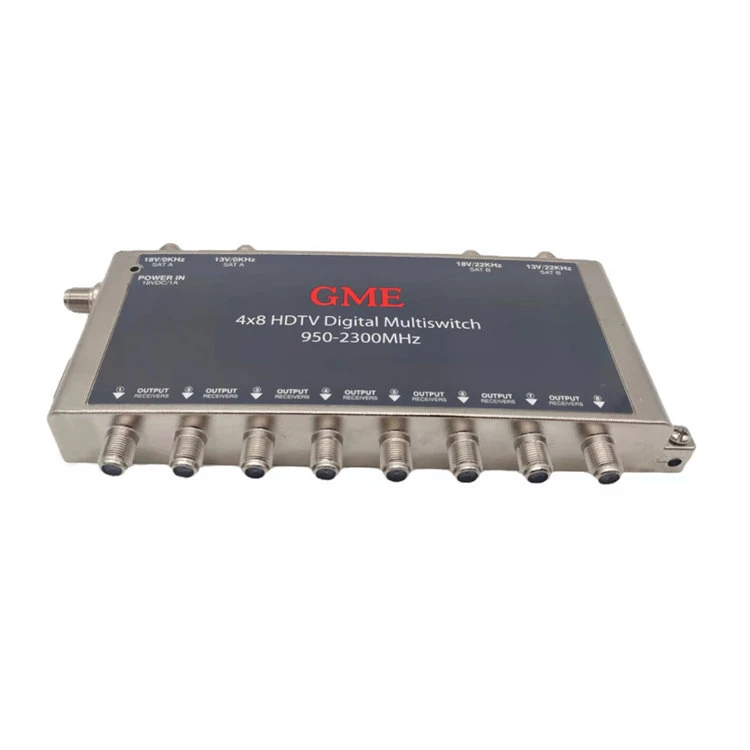

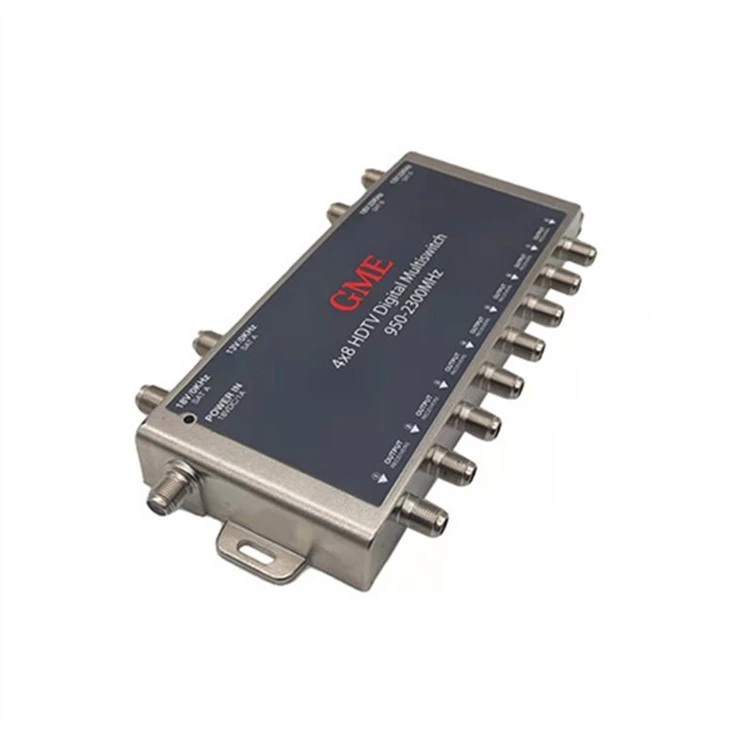

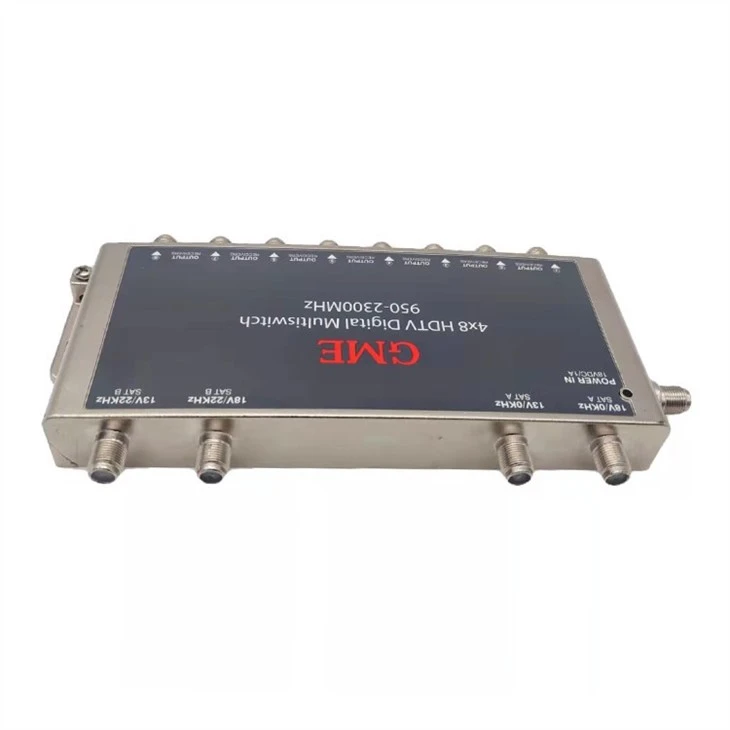

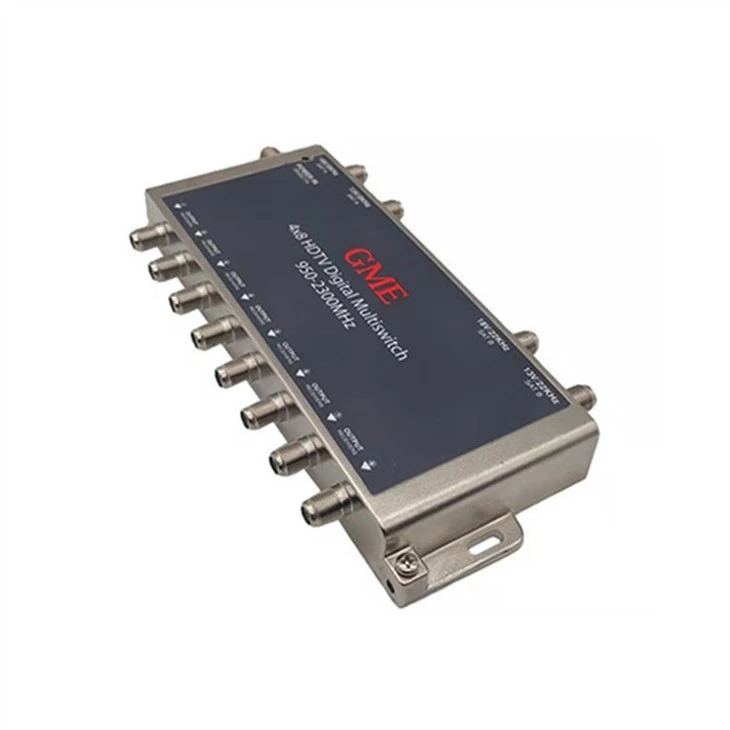

• 4x8 HDTV digitalni multiswitch je zapečaćen tako da se može koristiti u zatvorenom ili na otvorenom. Radi u ekstremnom temperaturnom rasponu od -34 stupnja do +60 stupnjeva. Sadrži indikator-uključenja za pomoć u instalaciji ili rješavanju problema.

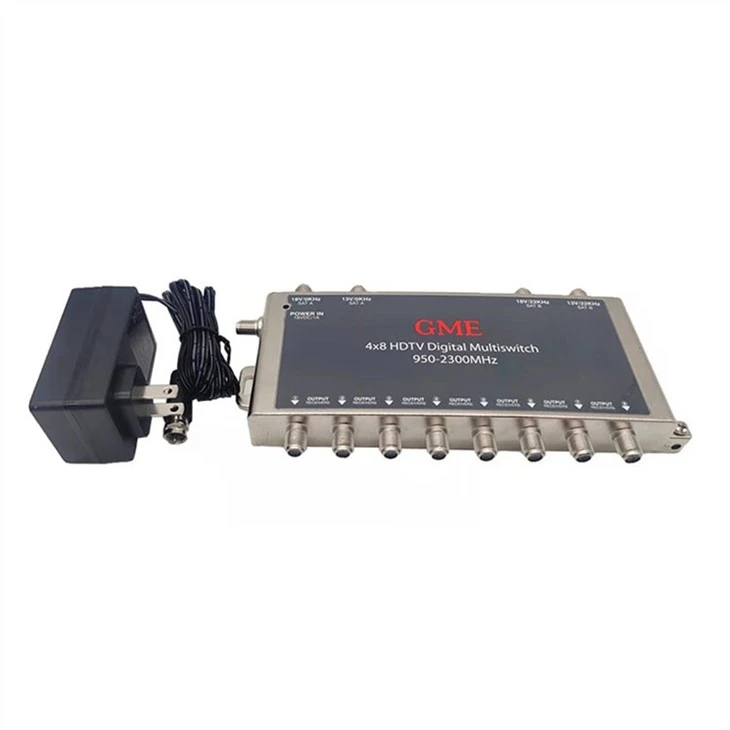

• AC/DC modul je opremljen termičkim prekidačem -koji se može ponovno postaviti radi zaštite od oštećenja uzrokovanih kratkim spojevima tijekom instalacije.

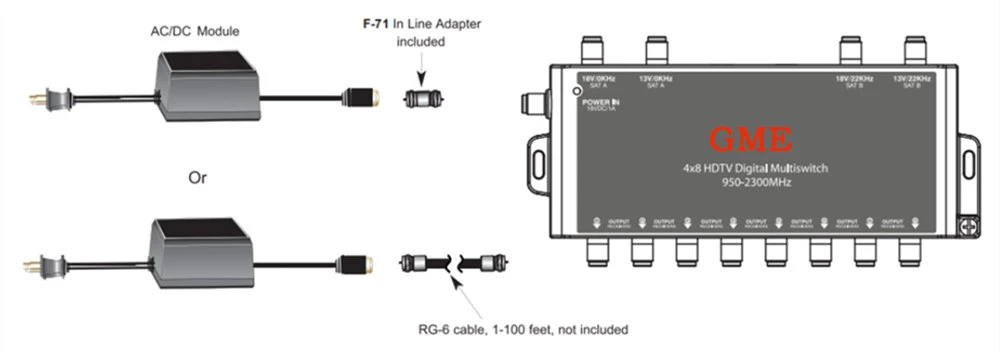

• AC/DC modul je dizajniran za spajanje na 4048 Multiswitch izravno ili daljinski putem obično dostupnog RG-6 kabela, do 100 stopa. F-71 FF adapter je uključen.

Ovaj prekidač omogućuje dodavanje 5-8 prijemnika vašoj postojećoj satelitskoj anteni Shaw Direct.

Povežite do osam Shaw Direct ili FTA satelitskih prijemnika u svom domu pomoću 4x8 HDTV digitalnog multiswitcha.

Postavite televiziju u sve svoje omiljene sobe s ovim visokokvalitetnim multiswitchom odobrenim za korištenje sa satelitskim sustavima Shaw Direct.

- Povežite do osam satelitskih prijemnika na svoju jednu multi{1}}satelitsku antenu s četverostrukim LNBF-om ili dvije zasebne satelitske antene, svaka s dvostrukim izlaznim LNBF-ovima.

- F-priključno napajanje.

- Robustan, vodootporan prekidač može se koristiti u zatvorenom ili na otvorenom.

NAPOMENA: Multiswitch nije namijenjen za korištenje kao razdjelnik. Sve 4 koaksijalne žice vaše satelitske antene MORAJU biti spojene kako bi ovaj multiswitch ispravno radio.

Specifikacija

Mjesto porijekla: Guangdong, Kina
Broj modela: GDMS-002 (4048)
ARTIKAL	TIPIČNO	QC LIMIT	UVJETI ISPITIVANJA
1. FREKV. RANGE
UNESITE FREKVENCIJE IF		950 ~ 2300 MHz
2. INSERIRANI GUBITAK	1 dB	- 0.5 dB MAKS.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAKS.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAKS	2151~2300MHz
3. RAVNOST	4 dB	6 dB MAKS. (±3 dB)	950 ~ 1450 MHz
4. IZOLACIJA	6 dB	8 dB MAKS. (±4 dB)	1451 ~ 2300 MHz
SJEDILA U SJEDILA	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
IZVAN NA IZVAN	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
KRIŽNA POLARIZACIJA ISTI SATELITI	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
RAZLIČITI SAELLITI	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451~ 2300 MHz
5. POVRATNI GUBITAK
ULAZNI	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
ULAZNI	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
IZLAZ	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
IZLAZ	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6. MOGUĆNOST ULAZA
1 dB KOMPRESIJA	102 dBuV	100 dBuV maks	950 MHz ULAZ
7. LHCP/RHCP PREKLOPNA TOČKA		14,0 ~ 14,7 VDC
8. MULTI-SW 22KHz PREKLOPNA TOČKA 9. MULTI-SW VRIJEME UKLOPA		150-300mVp-p 3 SAD MAKS.	SINUSNI TESTNI SIGNAL NEMA MEHANIČKOG RELEJA
10. IZLAZNI 22KHz SIGNAL
FREKV. ZNAKOVA		22 ± 4 KHz
AMPLITUDA		650 ± 250 mVp-str
11. TRENUTNA POTROŠNJA		90mA MAKS.	PO UPOTREBI RX PRIKLJUČKA
12. NAPON/STRUJA BIAS POTREBAN JE FIKSNI LNB BIAS NAPON AT/FROM MULTI-SW 8 OČEKUJE SE TRENUTNI RASPON OPTEREĆENJA
13V/0KHz i 13V/22KHz PRIKLJUČAK	150-200 mA	0 ~ 300 mA	12,8V ~ 13,5VDC
18V / 0KHz i 18V / 22KHz PRIKLJUČAK	150-200 mA	0-450 mA	17,9V-18,9VDC
13. KONEKTORI		TIP "F" ŽENSKI	SVE LUKE
14. ADAPTER NAPAJANJA
ULAZNI		100/240VAC 50/60 Hz
IZLAZ		18VDC / 1A
