Opis

• Širokopojasni frekvencijski raspon od 40 do 2300MHz Visoke performanse SMD više{2}}slojnog tiskanog-dizajna pločica osigurava visoku izolaciju između-priključaka-priključaka kako bi se osigurala lažna zaštita nositelja i smanjila neželjena interakcija kanala, smanjujući izobličenje slike.

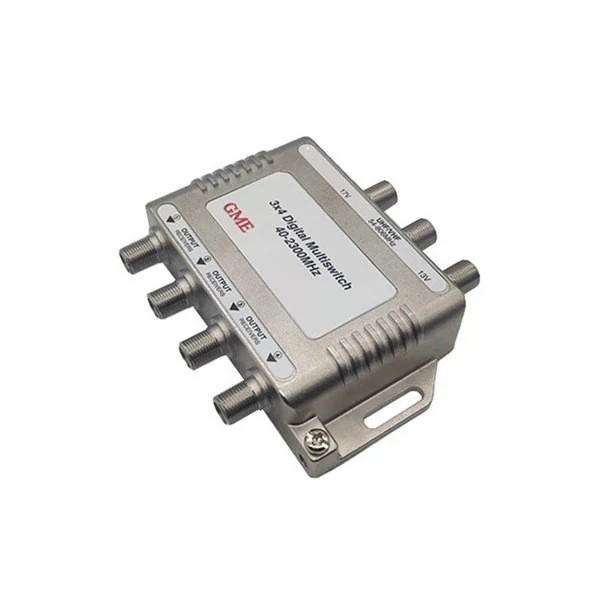

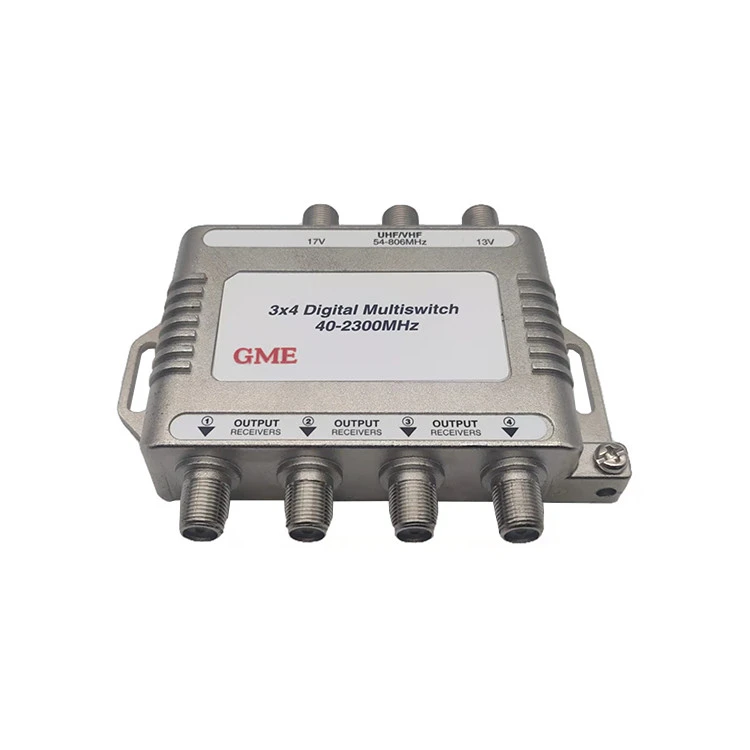

• 3X4 digitalni multiswitch priključci visokog izlaznog povratnog gubitka posebno dizajnirani za MDU mreže i aplikacije s više pretplatnika smanjuju mikrorefleksije, poboljšavaju oporavak podataka i smanjuju harmonijska izobličenja.

• Jednostavan dizajn sučelja konektora tipa F- omogućuje usmjeravanje satelitskih i antenskih signala na 4 ili 8 izlaza.

• PIN diodna matrica visokih- performansi smanjuje vrijeme prijenosa polariteta i digitalne artefakte pružajući dosljednu kvalitetu slike.

• Antenski signal kombinira se sa satelitskim izlazom (neki modeli), eliminirajući vanjsko kombiniranje, smanjujući troškove i nered.

• Kompatibilan sa satelitskim uslugama Direct to Home koje omogućuju promjenu napona i tonova za odabir polariteta.

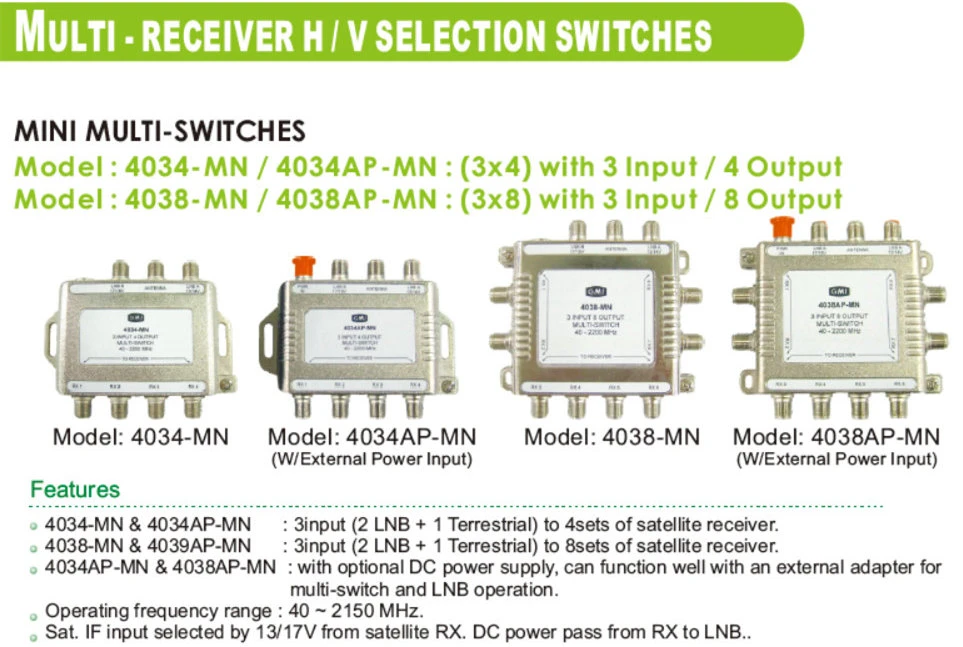

• 3X4 digitalni multiswitch kompatibilan s dish i DirectV.

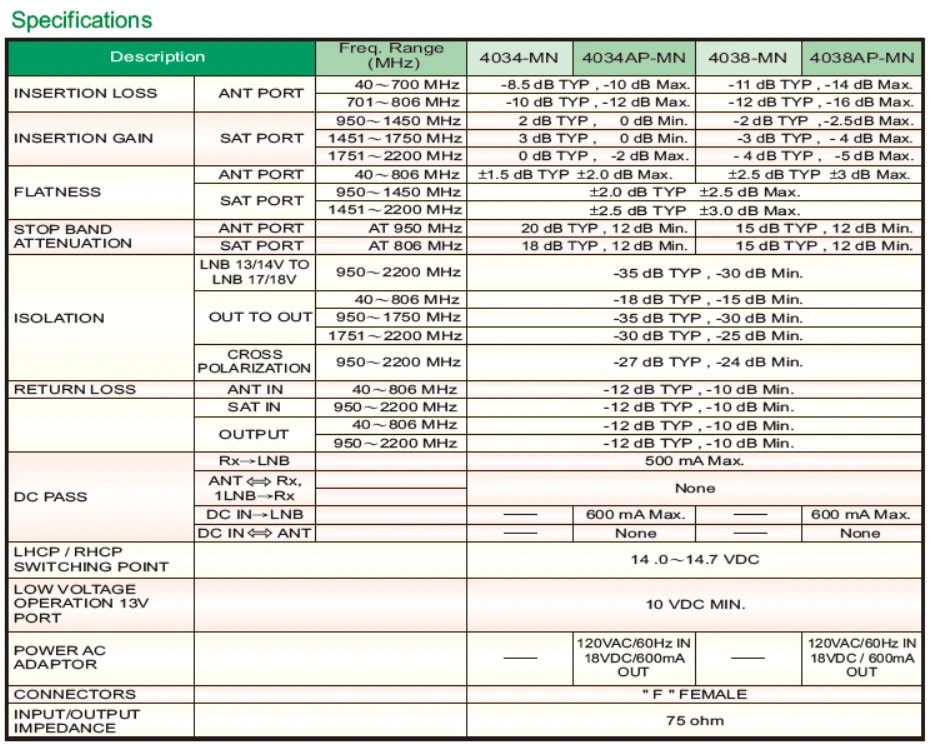

Specifikacija

Mjesto porijekla: Guangdong, Kina
BROJ MODELA: GDMS-001 (4034MN)
Opis		Frekv. Raspon (MHZ)
INSERCIJSKI GUBITAK	LUKA MRAVA	40~700 MHz	-8,5 dB TYP, -10 dB maks.
INSERCIJSKI GUBITAK	LUKA MRAVA	701~806 MHz	-10 dB TYP, -12 dB maks.
UMETANJE POJAČANJA	SAT LUKA	950~1450 MHz	2 dB TYP, O dB min.
		1451~1750 MHz	3 dB TYP, O dB min.
		1751~2200 MHz	0 dB TYP, -2 dB maks.
RAVNOST	LUKA MRAVA	40~806 MHz	±1,5 dB TYP +2.0 dB Maks.
	SAT LUKA	950~1450 MHz	+2.0 dB TYP +2.5 dB maks.
	SAT LUKA	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Maks.
STOP TRAKA	LUKA MRAVA	NA 950 MHz	20 dB TYP, 12 dB min.
PRIGUŠENJE	SAT LUKA	NA 806 MHz	18 dB TYP, 12 dB min.
IZOLACIJA	LNB 13/14V TO	950~2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB Min.
	IZVAN NA IZVAN	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	KRIŽ	950~2200 MHz	-27 dB TYP, -24 dB Min.
	POLARIZACIJA	950~2200 MHz	-27 dB TYP, -24 dB Min.
POVRATNI GUBITAK	MRAV IN	40~806 MHz	-12 dB TYP, -10 dB Min.
	SJEDIO	950~2200 MHz	-12 dB TYP, -10 dB Min.
	IZLAZ	40~806 MHz	-12 dB TYP, -10 dB Min.
	IZLAZ	950~2200 MHz	-12 dB TYP, -10 dB Min
DC PASS	Rx-LNB		500 mA maks.
	ANTRx,		Nijedan
	1LNB→Rx		Nijedan
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VDC
PREKLOPNA TOČKA			14,0~14,7 VDC
NISKI NAPON			10 VDC MIN.
RAD 13V
LUKA
SNAGA AC	-
ADAPTER	-
KONEKTORI	"F" ŽENSKO
ULAZ/IZLAZ	75 ohma
IMPEDANCIJA	75 ohma
