Opis

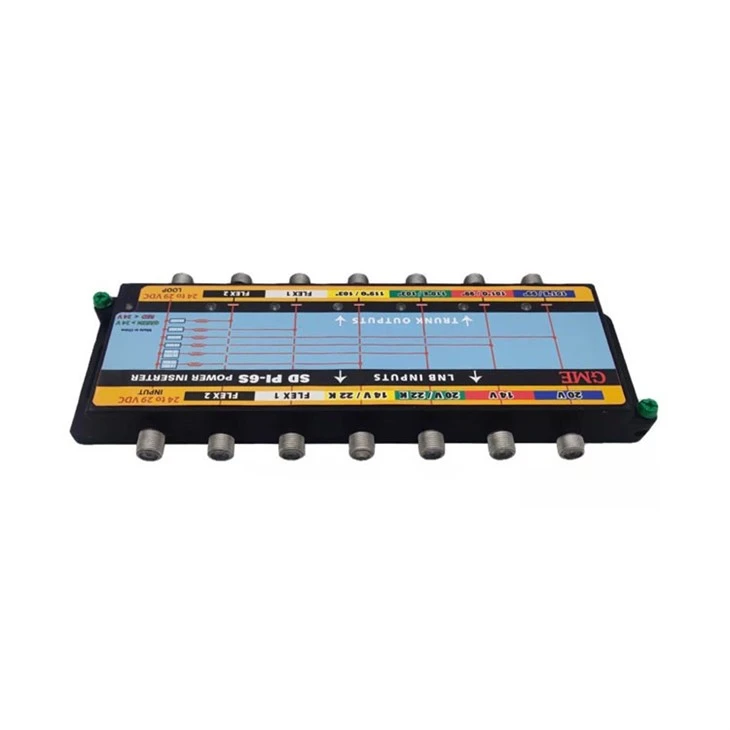

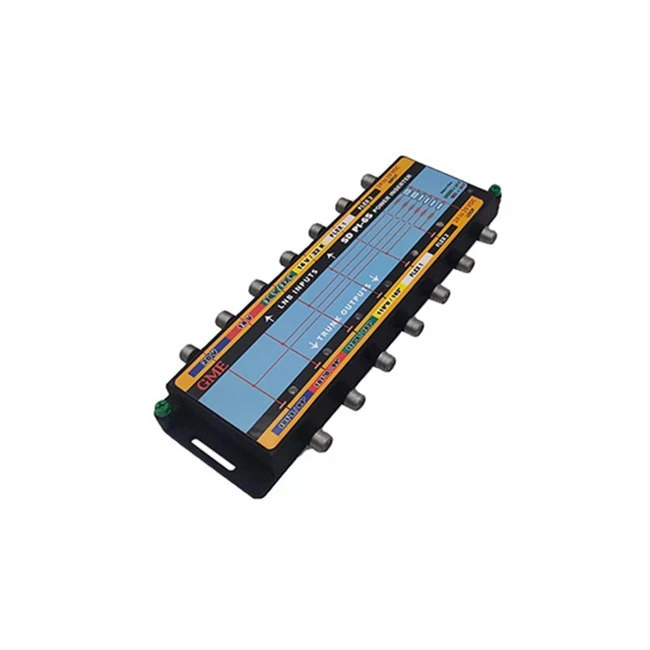

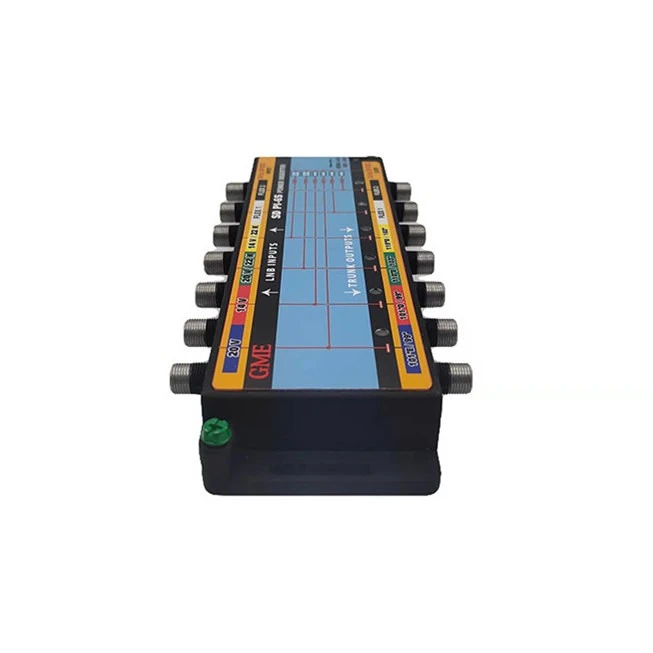

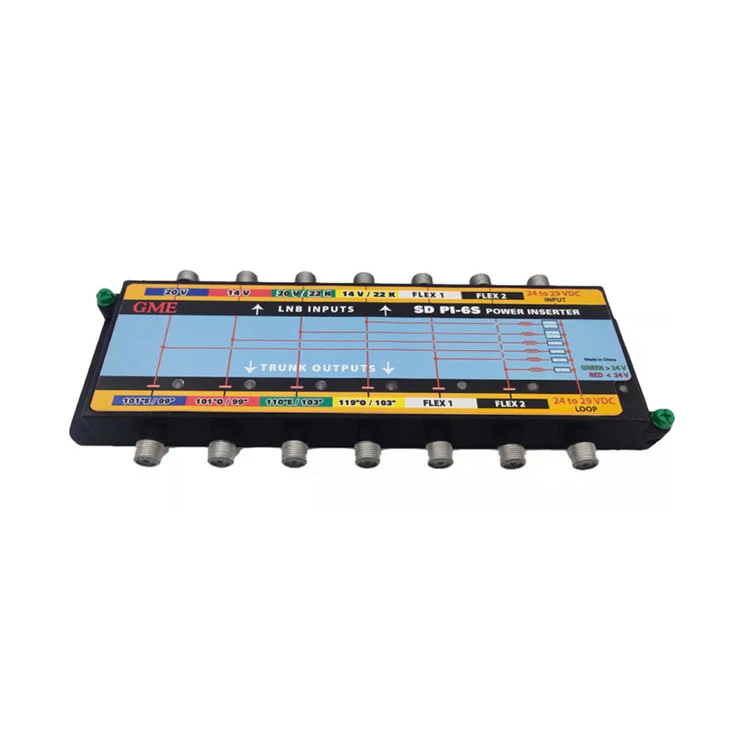

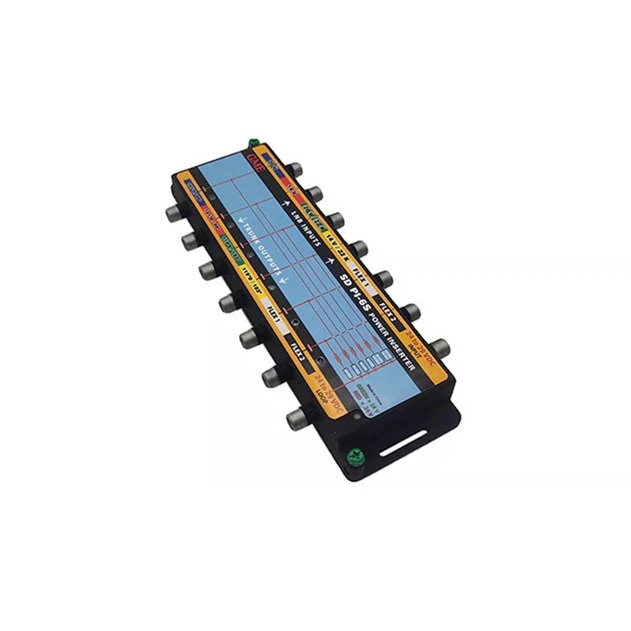

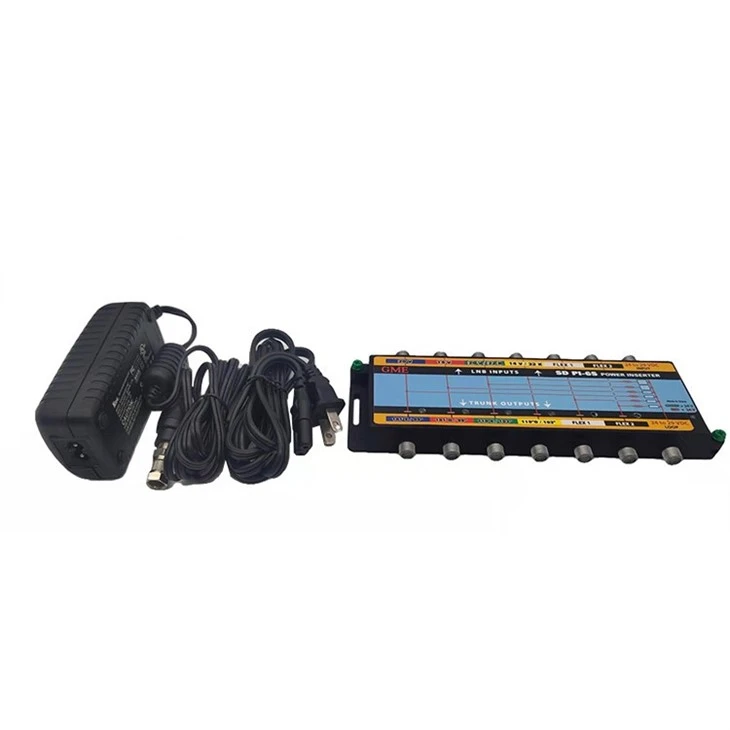

DirecTV Satellite Power Inserter Locker Polarity Locker
Model SDPI6S napaja DIRECTV SL5 LNB, polaritet zaključava četiri izlaza antene i daje dva izlaza od 20 V za napajanje 95º LNB na anteni DTV66E i mogući budući polaritet. Pojačala s linijskim napajanjem mogu se napajati iz umetača napajanja. Ukupno dva ampera istosmjerne struje dostupna su iz energetskog transformatora zaštićenog od kratkog spoja.
Situacija
Signali iz DIRECTV® (4) polariteta SLSP-F SlimLine® antene sa SL5 LNB, DTV66E 95º antenom i mogućim 6. polaritetom potrebni su za više prekidača.
Otopina
Model SD PI-6S napaja DIRECTV® SL5 LNB, polaritet zaključava četiri izlaza antene i daje 20 V FLEX1 i 13 V na FLEX2 ulazima za napajanje 95º LNB-a na DTV66E anteni ili drugim LNB-ima.
Značajke
◆ DIRECTV SL5 Ka/Ku širina pojasa 250 do 2150 MHz
◆ Napajanje pomoću adaptera za napajanje PI-29 ili PS242000A
◆ Pokreće SL5, SL3 i Worldview LNB
◆ Kompaktno kućište: 1 inčni SCTE unutarnji F razmak
◆ Mjerač razine napona ugrađen u CRVENO / ZELENO
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|||
|
Broj modela: GDINS-001 (SD PI-6S) |
|||
|
ARTIKAL |
TIPIČNO |
QCLIMIT |
UVJETI ISPITIVANJA |
|
FREKV. RANGE |
|
|
250-2150 MHz |
|
INSERCIJSKI GUBITAK |
|||
|
|
-1,0 dB |
-1,5 dB MAKS |
250-2150 MHz |
|
IZOLACIJA |
|||
|
IZMEĐU LUKA |
-40 dB |
-35dB MIN |
250-2150 MHz |
|
POVRATNI GUBITAK |
|
|
|
|
ULAZ/IZLAZ |
-12 dB |
-10dB MIN |
250-2150 MHz |
|
ULAZI ZA DC NAPAJANJE |
|||
|
PRIKLJUČAK #1 (20V 101 stupanj i 99 stupnjeva) |
|
20±0,5 VDC |
@50-350 mA |
|
PRIKLJUČAK #2 (14V 101 stupanj i 99 stupnjeva) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PRIKLJUČAK#3 (22KHz i 20V 110 stupnjeva i 103 stupnja) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PRIKLJUČAK #4 (22KHz i 14V 119 stupnjeva i 103 stupnja) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PRIKLJUČAK #5 (FLEX PRIKLJUČAK1) |
|
20±0,5 VDC |
@50-350 mA |
|
PRIKLJUČAK #6 (FLEX PORT2) |
|
20±0,5 VDC |
@50-350 mA |
|
KARAKTERISTIKE SIGNALA 22KHz |
|||
|
FREKV |
|
22±4KHz |
|
|
RADNI CIKLUS |
|
±50﹪ |
<24,0 VDC |
|
RAZINA |
|
400mVp-p MIN |
>24,0 VDC |
|
POWER LED BOJA |
|
CRVENA |
|
|
ODGOVARA: |
|
ZELENO |
|
|
PREKIDAČ NAPAJANJA |
|
24V-29VDC |
PREKIDAČ NAPAJANJA |
|
ULAZNI |
|
100-240VAC / 50/60Hz |
SVE LUKE |
|
IZLAZ |
|
24VDC/2.08A |
SVE LUKE |
|
IMPEDANCIJA |
|
75 OHM |
(6) SCTE INDOOR F |
|
SPOJNICA |
|
ŽENSKI TIP "F". |
|
|
BROJ ULAZNO-IZLAZNIH PORTOVA |
|
|
|
Profil tvrtke

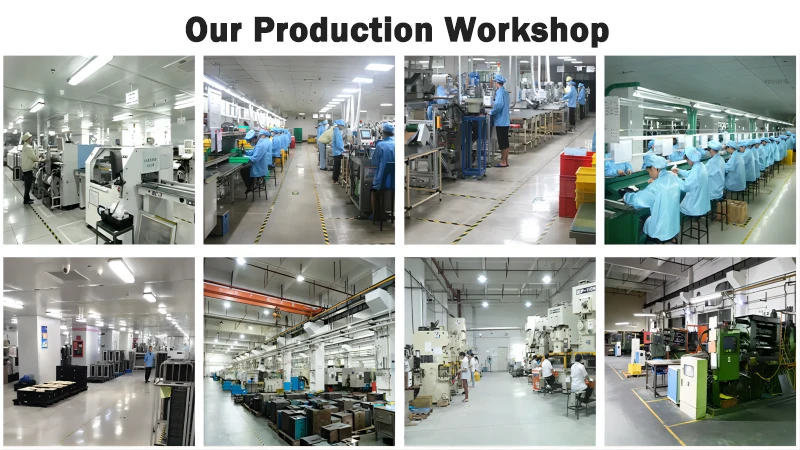

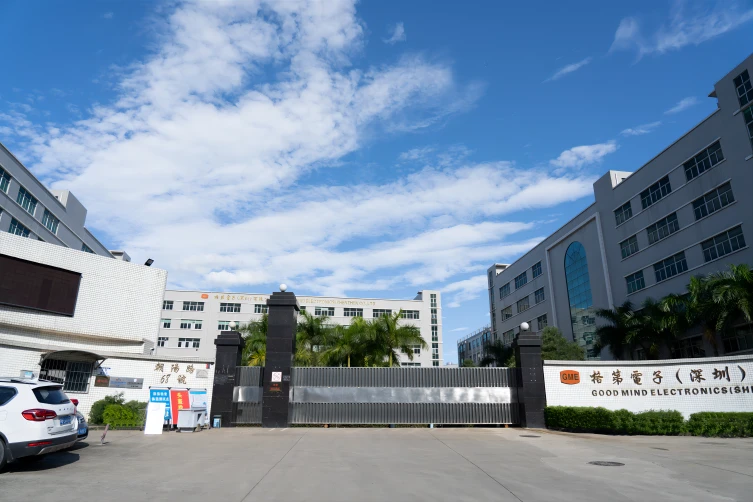

Goodmind Electronics (Shenzhen) Co., Ltd. osnovana je 1992. godine s temeljnim kapitalom od 18 milijuna američkih dolara. Vlastita tvornica nalazi se u Shenzhenu i ima više od 1000 zaposlenika. To je visoko-tehnološko poduzeće koje objedinjuje istraživanje i razvoj, proizvodnju, prodaju i usluge. Tvrtka je specijalizirana za profesionalnu proizvodnu tvrtku za antene/mrežne komunikacije/Bluetooth/AV dodatke/pametni dom/dodatke za automobile. Tvornica je vertikalno integrirana. Tvornica ima obradu plastike, utiskivanje metala, lijevanje cinka pod pritiskom, SMT, DIP i centar za montažu. Tvrtka ima jaku financijsku snagu, profesionalni tim za istraživanje i razvoj, izvrsnu proizvodnu opremu i ekonomičnu proizvodnju te je posvećena stvaranju visoko-kvalitetnih proizvoda za kupce.
Kako radi Satellite Power Inserter?
Satellite Power Inserter spojen je linijski između satelitskog prijemnika i satelitske antene. Prima snagu od satelitskog prijamnika preko koaksijalnog kabela, a zatim je šalje LNB-u preko istog kabela. Ova snaga neophodna je LNB-u za pojačavanje i pretvaranje primljenih satelitskih signala u oblik upotrebljiv za prijamnik.
Koja je svrha Satellite Power Insertera?
Primarna svrha Satellite Power Insertera je osigurati napajanje LNB-a, što je neophodno za njegov rad. Bez napajanja koje osigurava umetač, LNB ne bi mogao pojačati slabe signale primljene sa satelitske antene.
Kako mogu instalirati Satellite Power Inserter?
Instalacija satelitskog priključka za napajanje obično je jednostavna. Prvo odspojite koaksijalni kabel sa satelitskog prijemnika. Zatim spojite jedan kraj koaksijalnog kabela na ulazni priključak umetača, a drugi kraj na izlazni priključak umetača s oznakom "na LNB" ili slično. Naposljetku, spojite napajanje uređaja za umetanje struje u strujnu utičnicu i provjerite ima li uređaj za umetanje struje.
FAQ
P: Mogu li koristiti bilo koji Satellite Power Inserter sa svojim satelitskim sustavom?
O: Neophodno je koristiti Satellite Power Inserter koji je kompatibilan s vašim satelitskim sustavom i LNB-om. Uvjerite se da umetač osigurava ispravan napon i struju potrebne vašem LNB-u, jer uporaba nekompatibilnog umetača može oštetiti LNB ili rezultirati lošom kvalitetom signala.
P: Može li se Satellite Power Inserter koristiti na otvorenom?
O: Dok su satelitski umetači napajanja obično dizajnirani za unutarnju upotrebu, dostupni su modeli otporni na vremenske uvjete koji se mogu koristiti vani. Ako umetak trebate instalirati na otvorenom, osigurajte da koristite kućište ili poklopac otporan na vremenske uvjete kako biste ga zaštitili od vremenskih nepogoda i spriječili oštećenje vodom.
P: Gdje mogu kupiti Satellite Power Inserter?
O: Satelitski umetci napajanja dostupni su za kupnju od raznih prodavača elektronike, online trgovina i dobavljača satelitske opreme. Obavezno odaberite prodavatelja s ugledom i provjerite je li umetač kompatibilan s vašim satelitskim sustavom prije kupnje.
