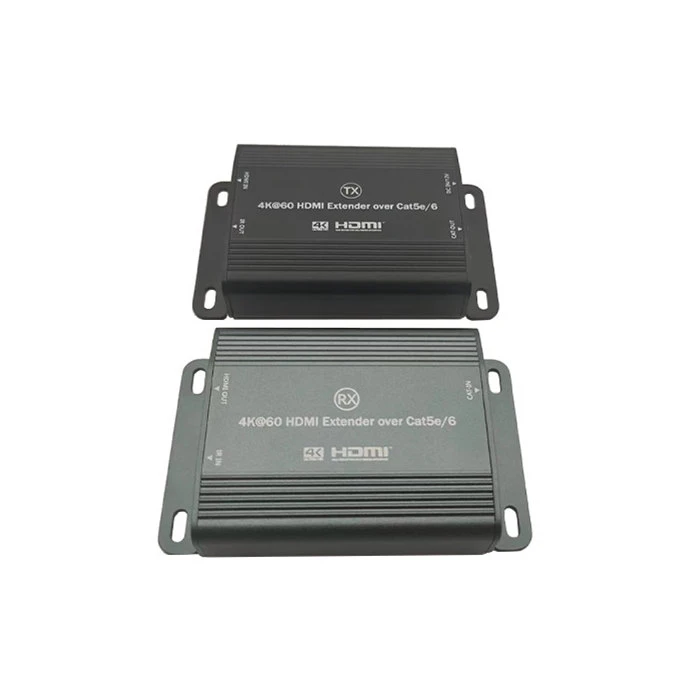

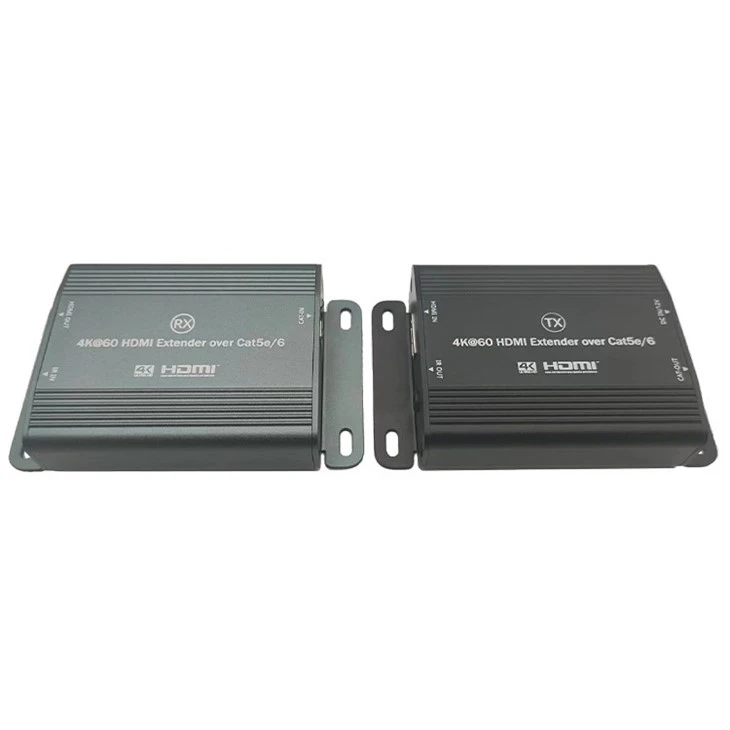

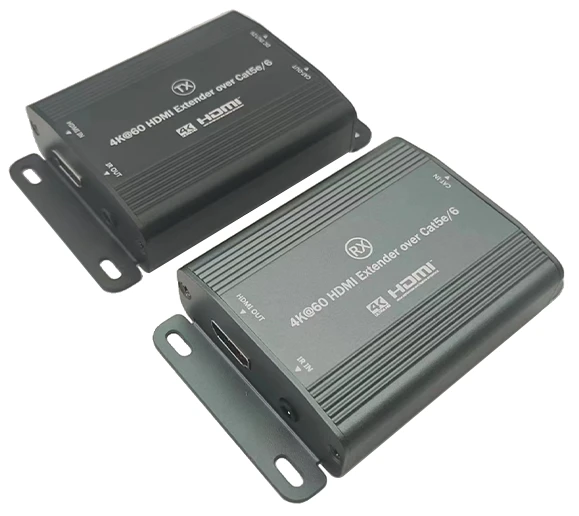

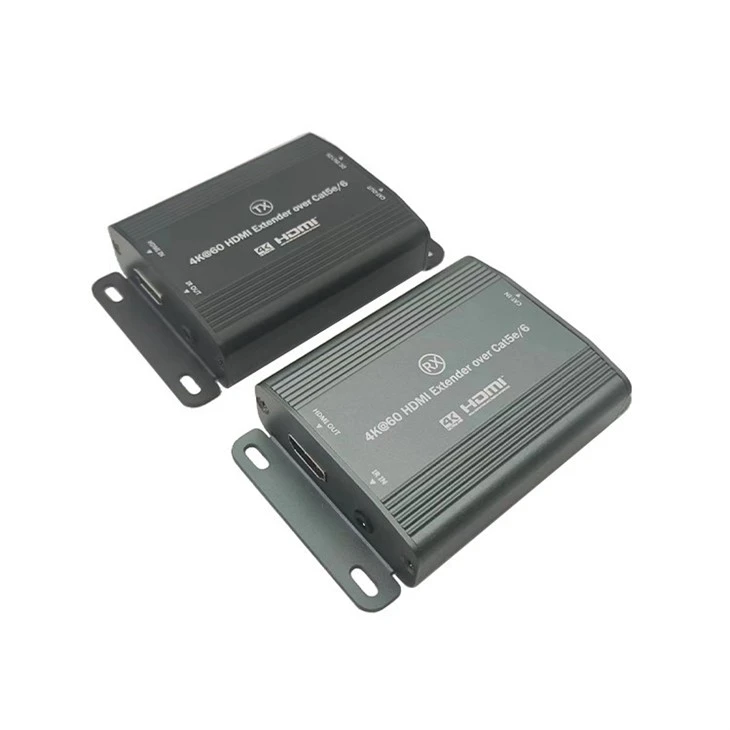

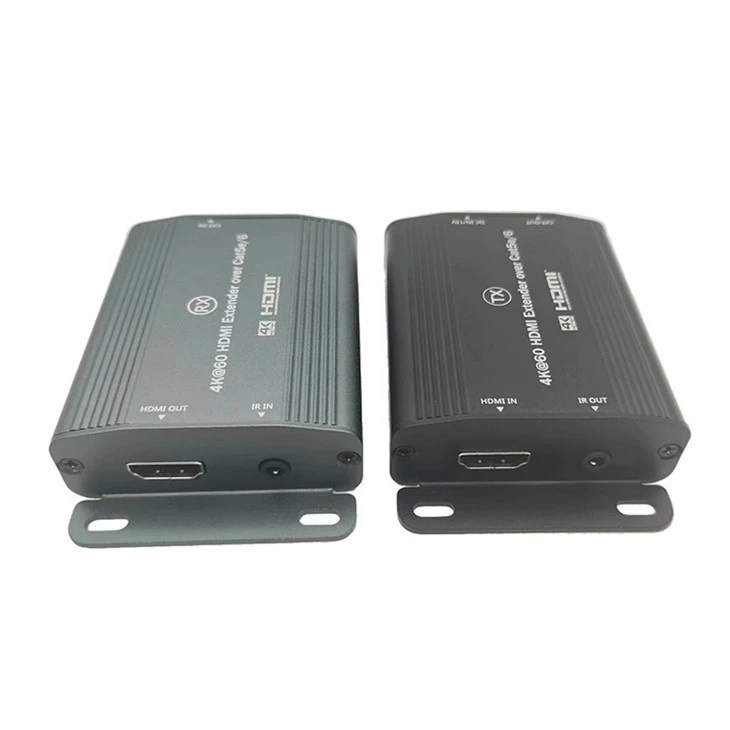

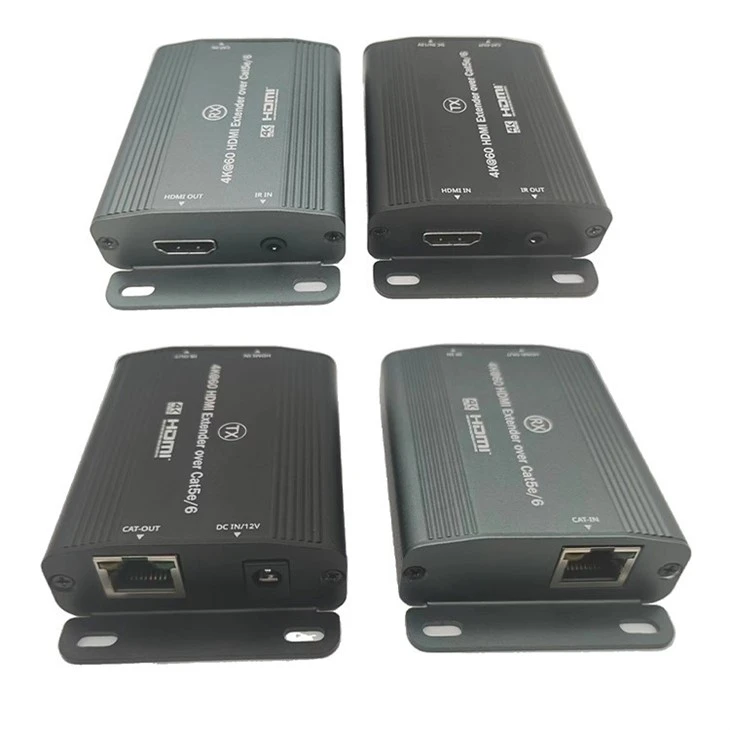

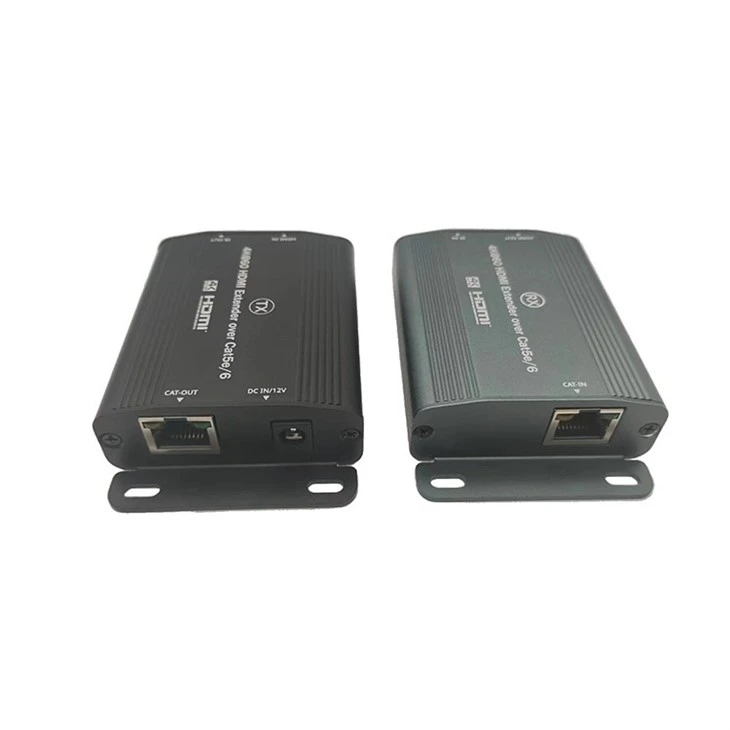

4k 60hz HDMI produživač

Ovaj se proizvod sastoji od glavnog odašiljača (TX) i prijemnika (RX), koristi mrežni kabel kao prijenosni medij i koristi najnoviju tehnologiju proširenja pojačanja. Odašiljač i prijamnik mogu proširiti prijenos putem jednog mrežnog kabela i kompatibilni su s CAT5e/6 mrežnim kabelima. Signali visoke-razlučivosti mogu se proširiti do 100 metara putem CAT5e, a signali ultra-visoke-razlučivosti mogu se proširiti do 70 metara putem CAT6, s nultom latencijom. Proizvod podržava funkciju infracrvenog povrata, što daljinsko upravljanje čini praktičnim. Također ima mogućnost samopodešavanja-za mrežne kabele, automatski prilagođava rezoluciju za optimalne izlazne efekte, što ga čini lakim i praktičnim za korištenje. Ovaj 4k 60Hz HDMI produživač prikladan je za video konferencije, multimedijske sportske barove, multimedijsko obrazovanje, digitalno oglašavanje, javne oglasne ploče i više.

1. Korištenjem mrežnog kabela Cat6, udaljenost prijenosa ultra-visoke-definicije wideo može se produžiti do 100 metara.

2. Čip visokih-performansi savršeno podržava nisku latenciju i sinkrono emitira audio i video ultra{4}}visoke-razlučivosti od 4K60Hz, s glatkom i jasnom slikom i stabilnim signalima.

3. Prekrasno kućište od aluminijske legure ima super-visoku učinkovitost disipacije topline, nula buke, malu težinu i može se-postaviti na zid, što ga čini kompaktnim i čvrstim.

4. Ovaj 4k 60Hz HDMI ekstender Plug and play bez instaliranja upravljačkih programa, što olakšava uklapanje unutarnje dekoracije, uz visoku prikrivenost i jednostavnu instalaciju.

◆ Proširite HDMI prijenos do 70 m putem Cat6.

◆ Ultra HD: Podržava video razlučivosti do 4K@60Hz.

◆ Unibody aluminijska legura osigurava učinkovito oslobađanje topline tijekom radnog vijeka.

◆ Plug & Play: Nema instalacije upravljačkog programa.

◆ Ugrađena funkcija IR Passback za kontrolu izvora s bilo kojeg mjesta u vašem domu.

◆ Primijenite POC funkciju za napajanje uređaja jedinice.

Sadržaj



Odašiljač (TX)x1

Prijemnik (RX)x1

Koristite Guidex1

Produžni kabel infracrvenog odašiljača x1 (opcionalno)

Produžni kabel infracrvenog prijemnika x 1 (opcionalno)

Adapter za napajanje x 1



Zahtjevi

1. Izvor signala:
Signalni uređaj s HDMI izlaznim priključkom, kao što je DVD player, Play station, set-top box, osobno računalo ili PC itd.

2. Zaslon:
Uređaj za prikaz s HDMI ulaznim priključkom, poput SDTV-a, HDTV-a, projektora itd.

3. Mrežni kabel:
Neoklopljeni ili oklopljeni mrežni kabel kategorije 5/6 (UTP/STP CAT5e/6) sa standardnim konektorima mrežnog kabela povezanim paralelno na oba kraja.





Predstaviti

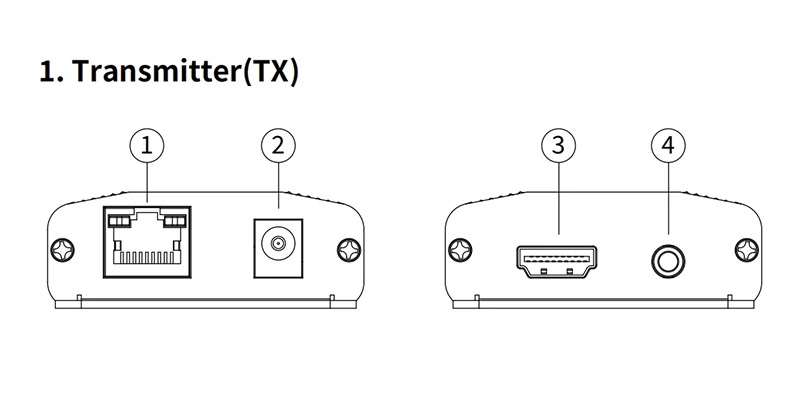

Odašiljač (TX)

①RJ45 izlazni priključak: povezuje glavne jedinice odašiljača (TX) i prijemnika (RX) mrežnim kabelom.

②Ulazni priključak za napajanje: Umetnite standardni adapter za napajanje DC12V/lA uključen u ovaj proizvod ili druge standardne adaptere za napajanje koji zadovoljavaju zahtjeve nazivnog napona.

③HDMl ulazni priključak: povezuje glavnu jedinicu izvora signala s
glavnu jedinicu odašiljača (TX) pomoću HDMl kabela.

④Utičnica produžnog kabela infracrvenog odašiljača: Umetnite produžni kabel infracrvenog odašiljača koji je isporučen s ovim proizvodom i postavite infracrveni odašiljač što je moguće bliže prijemnom uređaju za prijenos infracrvenog signala od prijemnika.

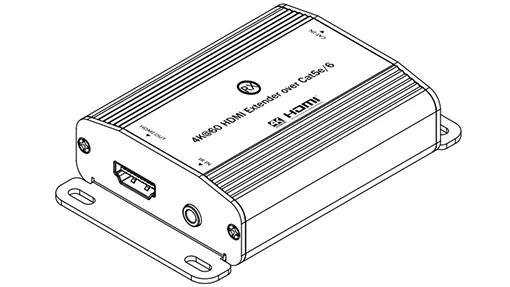

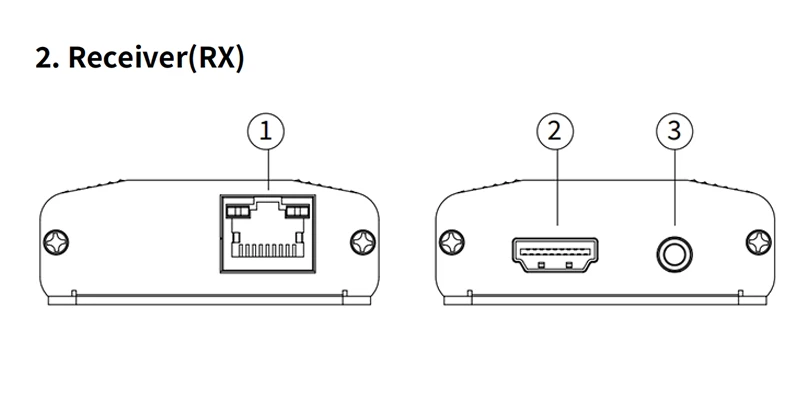

Prijemnik (RX)

①RJ45 ulazni priključak: povezuje glavne jedinice odašiljača (TX) i prijemnika (RX) mrežnim kabelom.

②HDMlinput port: Koristi HDMl kabel za povezivanje uređaja za prikaz s glavnom jedinicom prijemnika (RX).

③Utičnica produžnog kabela infracrvenog prijemnika: Uključuje priloženi produžni kabel infracrvenog prijemnika i koristi daljinski upravljač unutar dometa infracrvenog prijemnika.

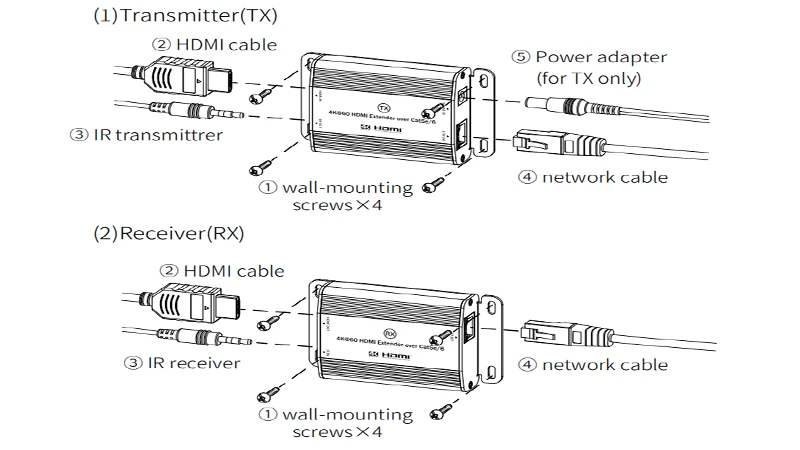

Instalacija i spajanje

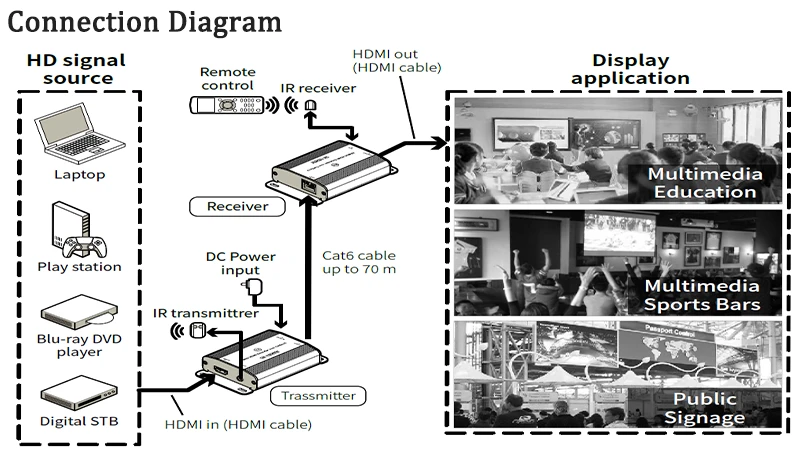

Upute za povezivanje:

①Koristite HDMl kabele za povezivanje uređaja izvora signala s prijenosom. ter (TX), a uređaj za prikaz na glavnu jedinicu prijemnika (RX).

②Koristite standardni mrežni kabel s neoklopljenim ili oklopljenim CAT5e/6(UTP/STP) i paralelnim ožičenjem za spajanje glavne jedinice odašiljača (TX) na glavnu jedinicu prijemnika (RX).

③Za automatsko pokretanje i rad spojite kabel za napajanje

Upute za infracrveni daljinski upravljač:

①Spojite produžni kabel infracrvenog emitera na lR OUT utičnicu na odašiljaču (TX), a produžni kabel infracrvenog prijemnika na lR INiack na prijemniku (RX).

②Glavu infracrvenog odašiljača produžnog kabela treba postaviti što je moguće bliže infracrvenom prijemnom prozoru uređaja izvora signala.

③Upotrijebite infracrveni daljinski upravljač uređaja izvora signala kako biste usmjerili glavu infracrvenog prijemnika koja je ispravno spojena na prijemnik (RX) za daljinski odabir kanala i kontrolu zapisa za reprodukciju

P: Prikaz TV ekrana je nenormalan, treperi, a zvuk je nejasan
mucanje.

O: (1) Provjerite je li mrežni kabel pravilno pričvršćen i je li duljina unutar dopuštenog raspona.

(2) Isključite i uključite TX kraj.

P: Narančasto svjetlo na RJ45 konektoru RX kraja prijemnika ne svijetli.

O: (1) Provjerite je li mrežni kabel standardni mrežni kabel s paralelnim vezama na oba kraja.

(2) Provjerite je li ulazni HDMl signal na TX kraju normalan.

(3) Isključite i uključite TX kraj.

P: Narančasto svjetlo na RJ45 konektoru RX kraja prijemnika treperi, ali nema slike.

O: (1) Provjerite podržava li zaslon trenutni način HDMl signala.

(2) Provjerite jesu li HDMl kabel i zaslon ispravno pričvršćeni.

(3) Pokušajte ponovno isključiti mrežni kabel ili ga isključiti i uključiti TX kraj.
