Opis

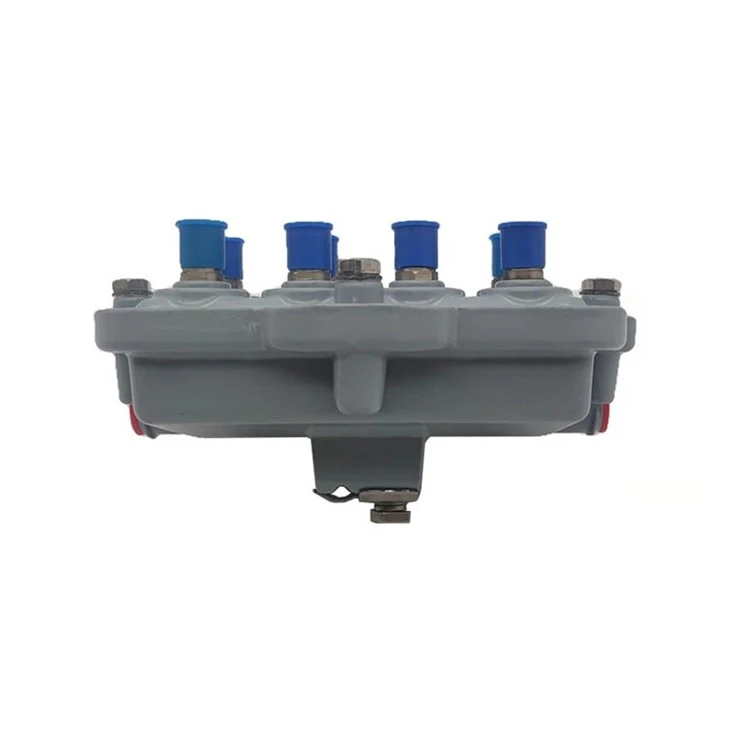

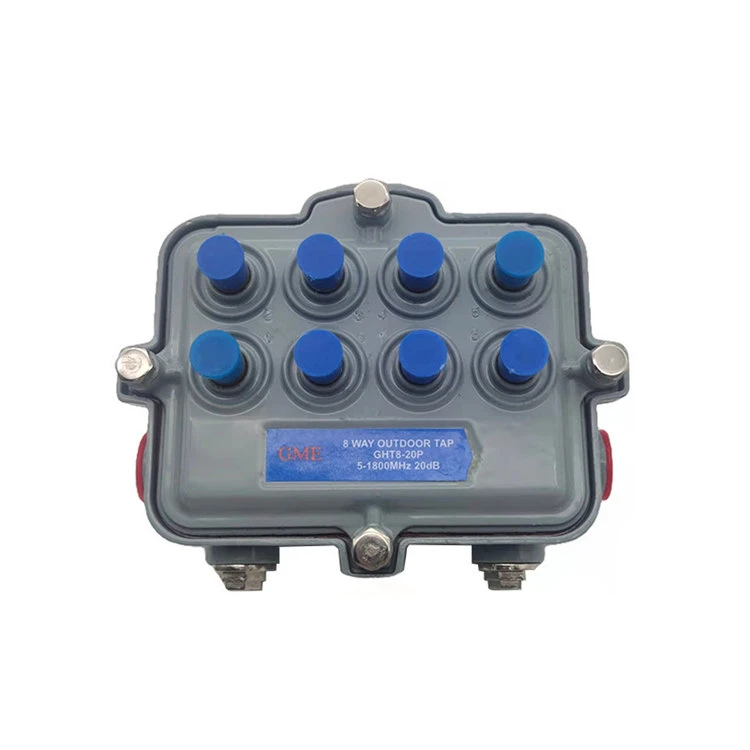

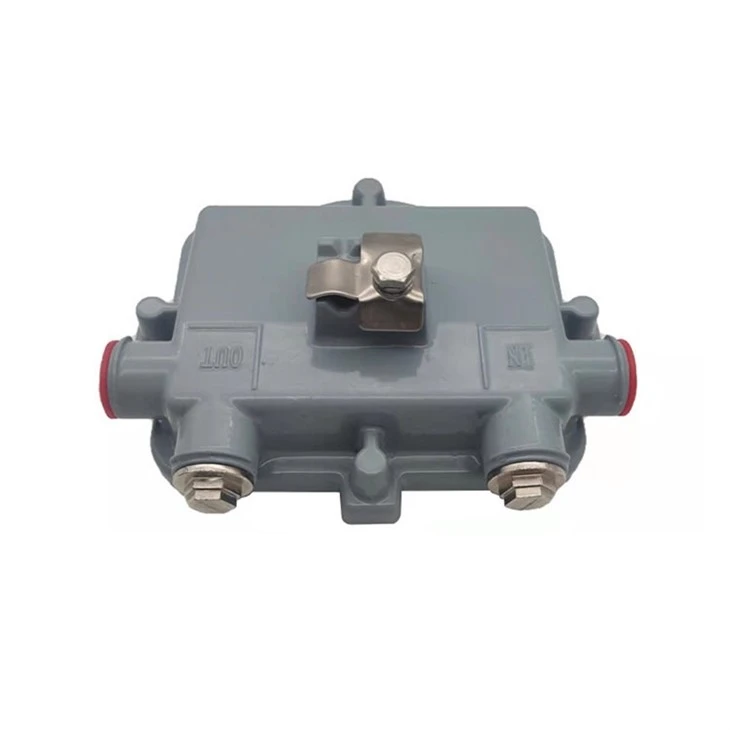

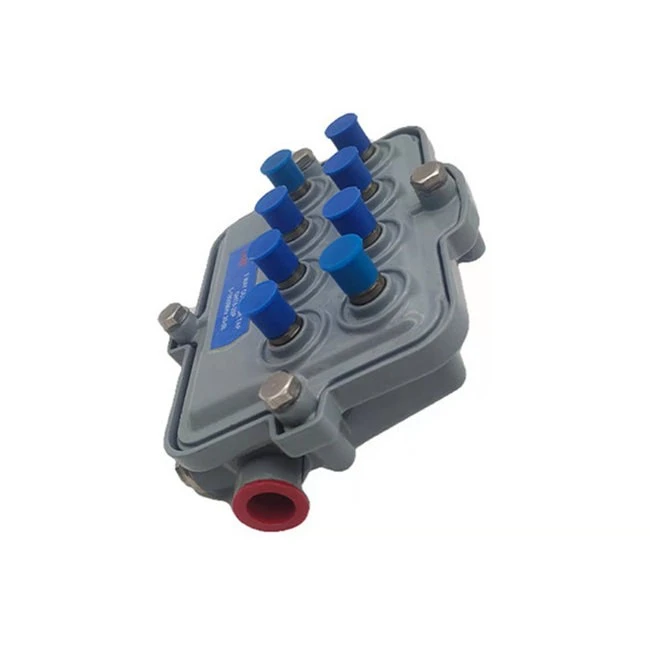

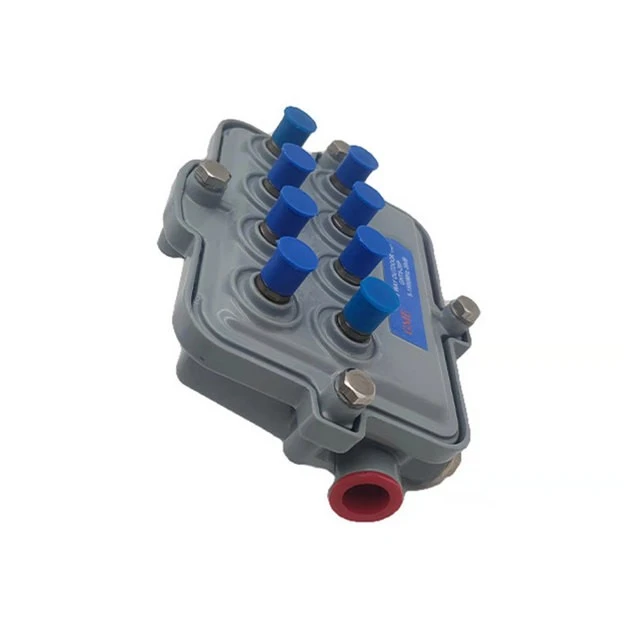

8 Way Outdoor TAP dizajniran je imajući na umu budućnost CATV industrije. Sve jedinice dolaze u kompletu s tvornički instaliranom trakom za prolaz struje za nesmetan rad kada se prednja ploča ukloni. Izmjenjive prednje ploče omogućuju budući rast mreže dok minimiziraju skupe nadogradnje opreme za kabelske davatelje usluga.

Značajke

• Širina pojasa 5-1800 MHz (dostupna je i opcija 1000MHz/1200MHz)

• Priključni modul: PIM značajka za slavinu za kondicioniranje

• PF: Napajanje kroz opciju F priključka. 12 A Trenutni kapacitet

• Instaliran standardni kratkospojnik

• 15 A strujni kapacitet

• Tiskane ploče

• SR: Blokirajući kondenzatori na "F" priključcima za povećanu otpornost na prenapon

• CB: Kontinuirani trakasti AC/RF premosni prekidač kada je prednja ploča uklonjena

• Kućište od aluminijske legure koristi se za otpornost na koroziju

• Dvostruki poliuretanski premaz za veću zaštitu od vremenskih uvjeta

• Gumena brtva i RFI zaštitna brtva

• Mjedeni "F" priključci zatvoreni epoksidom i poniklani

• Opcije: PIM-EQ-xx, PIM-CS-xx, PIM-RPA-xx, PIM-FPA-xx, PIM-HPF-54

• Lako izmjenjive prednje ploče s 2/4 ulaza

• Instalacija na antenu ili postolje

• Sukladno SCTE smjernicama

• Otpornost na prenapon: IEEE C62.41-1991 Kategorija B3/6kV kombinirani val, 3000 A

Specifikacija

Mjesto porijekla: Guangdong, Kina
Broj modela: GDST-040 (GHT8-20P-1.8)
Parametar	Frekvencija [MHz]	318T-18-11T		318T-18-14		318T-18-17		318T-18-20		318T-18-23		318T-18-26		318T-18-29		318T-18-32		318T-18-35
Uneseni gubitak [dB]	5 – 10	T		3.8		1.8		1.5		1.3		1		1		0.9		0.9
	10 – 65	T		3.6		1.6		1.5		1.1		0.8		0.8		0.7		0.7
	65 – 300	T		4		1.8		1.5		1.2		0.9		0.9		0.9		0.8
	300 – 550	T		4.7		2.5		1.9		1.7		1.3		1.3		1.3		1.2
	550– 750	T		5		2.7		2.1		1.8		1.5		1.5		1.4		1.3
	750 - 862	T		5		3		2.3		2		1.8		1.7		1.7		1.4
	862 – 1000	T		5.1		3.1		2.4		2.1		1.9		1.8		1.8		1.5
	1000 – 1218	T		5.3		3.3		2.6		2.3		2.1		2		2		1.7
	1218 - 1500	T		5.6		4		3		2.6		2.5		2.6		2.6		2.6
	1500 – 1700	T		5.8		4.5		3.5		3		2.5		3		3		3
	1700 – 1800	T		6		5.2		3.5		3.5		3		3.5		3.5		3.5
Povratni gubitak [dB min.]	5 – 10	Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16
	10 – 47	Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16
	47 – 850	Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16		Veći ili jednak 16
	850 – 1218	Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12
	1218– 1500	Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12
	1500 - 1700	Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12
	1700 – 1800	Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12		Veći ili jednak 12
Vrijednost dodira (dB) Tolerancija 5-580MHz±1.0dB 850-1218MHz±1,5dB 1218-1800MHz±2,0dB	5 – 65	11		14		17		20		23		26		29		32		35
	65 – 860	11		14		17		20		23		26		29		32		35
	860 – 1218	11		14		17		20		23		26		29		32		35
	1218– 1500	11		15		17		20		23		26.5		29		32		35
	1500 - 1700	11		15.5		18		20.5		23		26.5		29		32		35
	1700 - 1800	11		15.5		18.5		20.5		23.5		27		29		32		35
Izolacija [dB min.]		Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite	Van-Dodirni	Dodirnite-Dodirnite
	5 – 10	T	18	24	18	26	18	27	18	29	18	30	18	32	18	33	18	35	18
	10 – 65	T	26	30	26	32	26	33	26	35	26	36	26	38	26	39	26	41	26
	65 – 860	T	24	28	24	30	24	31	24	33	24	34	24	36	24	37	24	39	24
	860 – 1218	T	22	26	22	28	22	29	22	31	22	32	22	34	22	35	22	37	22
	1218– 1500	T	20	25	20	25	20	25	20	25	20	30	20	25	20	30	20	30	20
	1500 - 1700	T	17	25	17	25	17	25	17	25	17	30	17	25	17	30	17	30	17
	1700 – 1800	T	17	25	17	25	17	25	17	25	17	30	17	25	17	30	17	30	17
