Opis

DBS, OTA, CATV, pojačalo s linijskim napajanjem od 54 do 3000 MHz s prednjim pojačanjem i pod-pojasom 2 do 42 MHz pasivnim povratom.

SITUACIJA

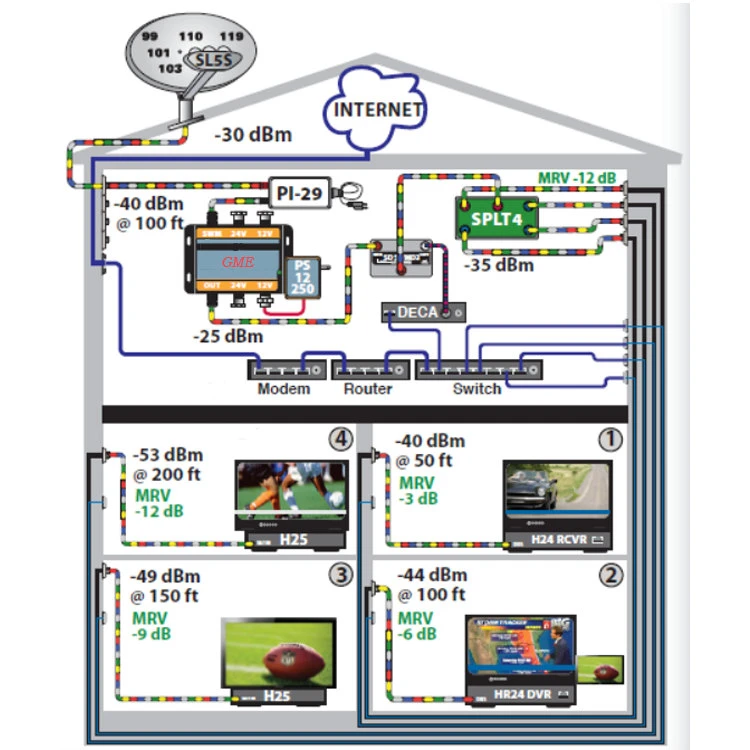

Izlaz LNB ili DBS prekidača podijeljen je na više soba ili stanova, a razine signala prijemnika niske su na udaljenim lokacijama.

OTOPINA

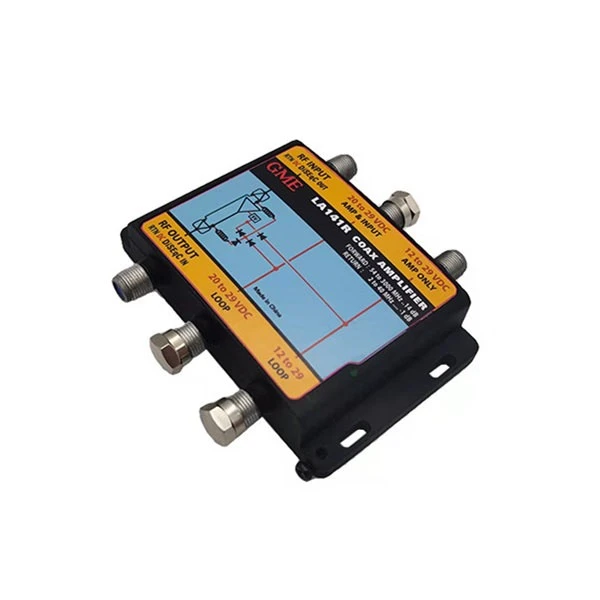

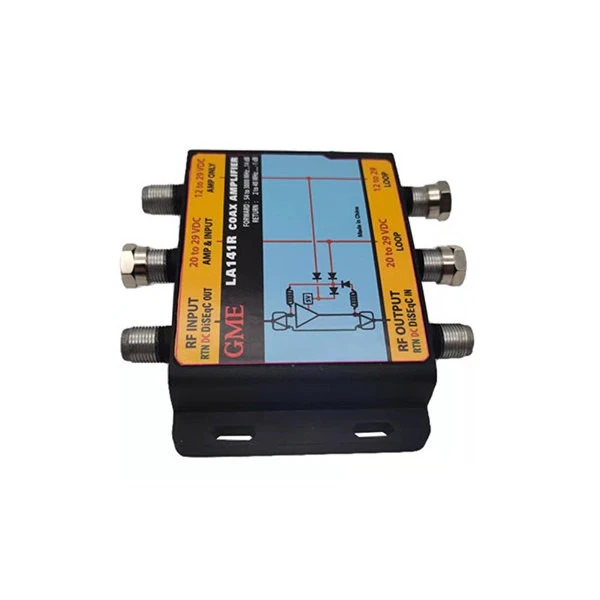

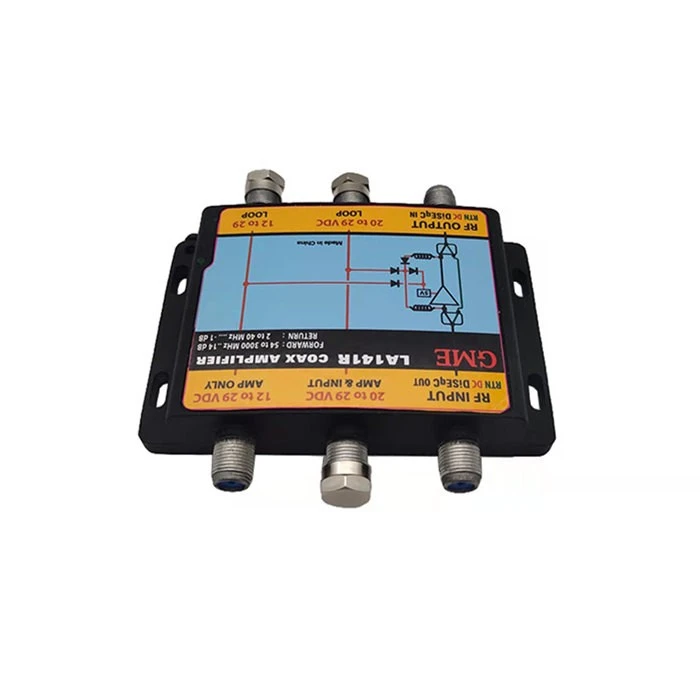

Model LA141R SWM pojačalo produžne linije pojačava razine kabelskog i DBS signala postavljajući gubitak od 150 stopa RG-6 dok prosljeđuje upravljačke signale podatkovnog modema i prijemnika od prijemnika do preklopnika.

Specifikacija

Mjesto porijekla: Guangdong, Kina
Broj modela: GDAMP-024 (LA141R-TA)
ARTIKAL	TIPIČNO	QC LIMIT	UVJETI ISPITIVANJA
FREKV. RANGE
POVRATNI PUT			2 ~ 42 MHz
PUT NAPRIJED			54 ~ 3000 MHz
DOBITI	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
INSERCIJSKI GUBITAK	-3,8 dB	-4,8 dB MAKS.	2 ~ 42 MHz
POVRATNI GUBITAK
ULAZNI	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
IZLAZ	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
ULAZNA MOGUĆNOST (1dB KOMPRESIJA)
	113 dBuV	111 dBuV MIN.	NA ULAZU 250 MHz
	112 dBuV	110 dBuV MIN.	NA ULAZU 950 MHz
RADNI NAPON		12-36VDC
TRENUTNA POTROŠNJA		130mA MAKS.
POWER PASS			VAN→ULAZ
PROLAZAK 22K			VAN→ULAZ
IMPEDANCIJA			ULAZ / IZLAZ
SPOJNICA			SVE LUKE
