Opis
54 do 2150 MHz DBS, OTA, CATV pojačalo s linijskim napajanjem s 14 dB pojačanjem naprijed i povratom pasivnog podpojasa.
SITUACIJA
DBS i CATV ili Over The Air signali su potrebni na više lokacija povezanih putem koaksijalnog kabela.
OTOPINA

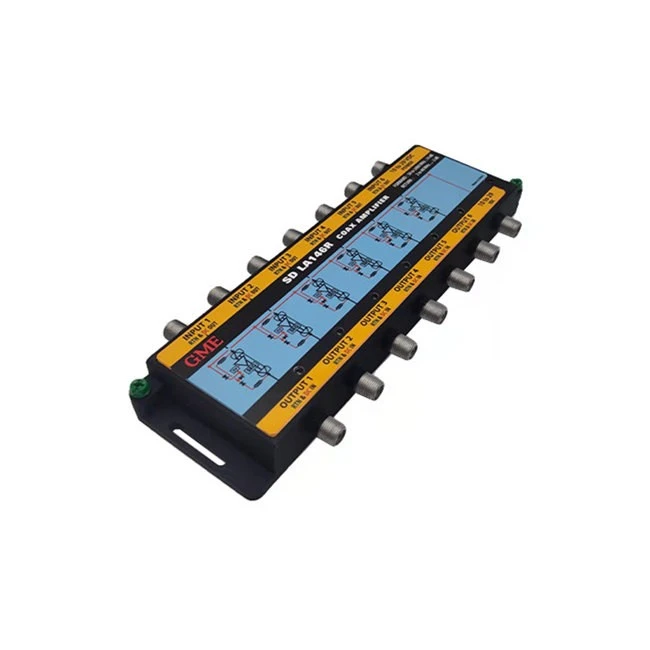

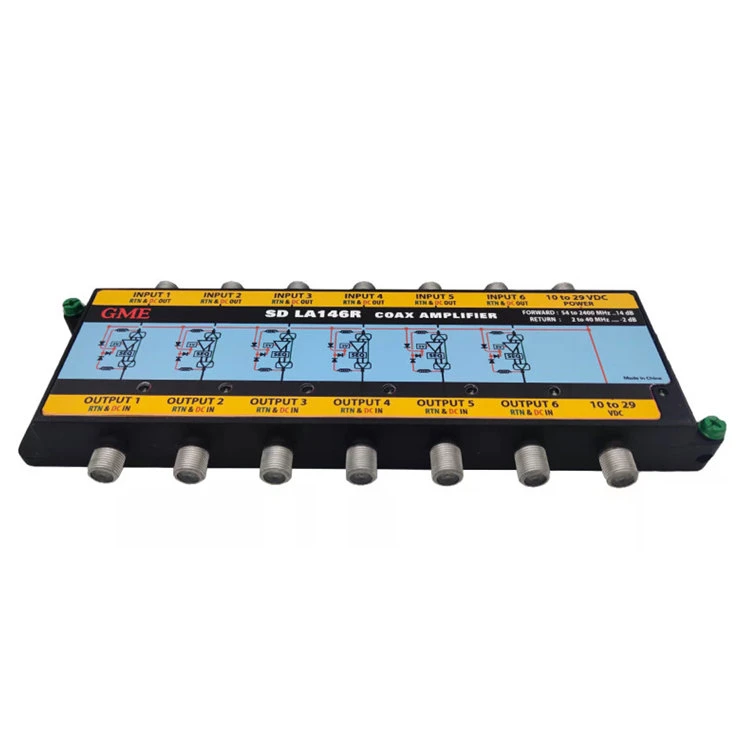

Model LA146R koaksijalno pojačalo sa 6 ulaza i povratnim putem može se napajati koaksijalnom linijom iz svakog RF izlaznog priključka. Model LA146R-T uključuje vanjsko napajanje za izravno napajanje. Značajka štednje energije omogućuje pojačalu da učinkovito radi na 12 do 29 volti.
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|||||
|
Broj modela: GDAMP-038 (LA146R) |
|||||
|
Artikal |
Min |
Tip |
Maks |
Jedinica |
Stanje |
|
Broj ulaza |
|
6 |
|
|
SAT 1 do SAT 6 |
|
Broj izlaza |
|
6 |
|
|
OUT 1 do OUT 6 |
|
Raspon ulazne frekvencije |
250 |
|
2150 |
MHz |
|
|
Dobitak na 2150 |
13 |
|
15 |
dB |
|
|
Nagib 250 do 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nazivna impedancija |
|
75 |
|
Ω |
|
|
Povratni gubitak (ulaz i izlaz) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Izolacija |
30 |
|
|
dB |
Sa signalom koji se primjenjuje na bilo koji ulaz i izlaz kao referenca; izolacija izmjerena na svim ostalim izlazima bit će veća od |
|
VLAST |
|
|
|
|
|
|
Napajanja |
|
|
|
|
Dva napajanja od 20 V 1 A |
|
Napon doveden na izlazne konektore |
10 |
|
28 |
Vdc |
Svako pojedinačno pojačalo radit će prema specifikaciji kada se napon primijeni na svaki izlazni konektor pojačala i bit će |
|
Napon u ulaznim konektorima |
10 |
|
28 |
Vdc |
Svako pojedinačno pojačalo radit će prema specifikaciji kada se napon primijeni na ulazni priključak. Napon se neće pojaviti |
|
20 volti priključeno na DC LNB priključak |
|
20 |
|
|
Ovaj napon će napajati svih šest pojačala i 20 volti će biti prisutno na ulaznom konektoru svakog pojačala. Nema napona |
|
20 volti priključeno na DC AMP priključak |
|
|
|
|
Ovaj napon će napajati svih šest pojačala. Na ulazu ili izlazu pojačala neće biti napona |
|
20 V priključeno na DC LNB priključak |
|
20 |
|
Vdc |
20 volti primijenjenih na DCLNB priključak proći će kroz DC priključak |
|
DC AMP priključak na DC priključak struje |
1.5 |
|
|
A |
|
|
Vršni primijenjeni napon |
|
|
28 |
Vdc |
Mora preživjeti kada se primijeni na bilo koji ili sve priključke manje od ili jednako 24 sata. |
|
Raspon prolaza istosmjerne struje |
0 |
|
1.5 |
A |
|
|
Istosmjerni otpor |
|
|
0.2 |
Ohmi |
Ne odnosi se na kabel |
|
Pad istosmjernog napona |
|
|
0.4 |
Vdc |
Ne odnosi se na kabel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvencijski raspon |
17.6 |
22 |
26.4 |
kHz |
Mora proći bez degradacije ili izobličenja. |
|
Pogledajte Eutelsat DiSEqC 2.0 Spec. |
|||||
|
Impedancija DiSEqC uređaja |
1000 |
|
|
Ω |
Impedancija koju uređaj pokazuje u odnosu na uzemljenje. Kroz DiSEqC frekvencijski raspon |
|
DiSEqC prolazna impedancija |
|
|
1 |
Ω |
Impedancija koju uređaj ima u prolazu. Kroz DiSEqC frekvencijski raspon. |
|
ETC kontrolne riječi za prebacivanje 13/18 |
|
|
|
|
Mora proći bez degradacije ili izobličenja. Njihova prisutnost ne smije utjecati na performanse RF. |
|
Pogledajte specifikaciju funkcije razvodne kutije EchoStar 13/18. |
|||||
