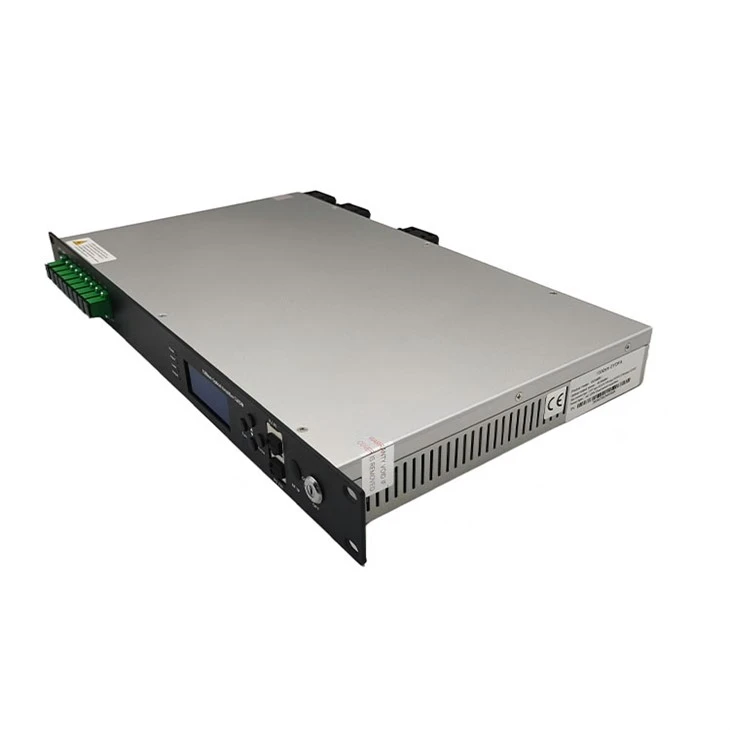

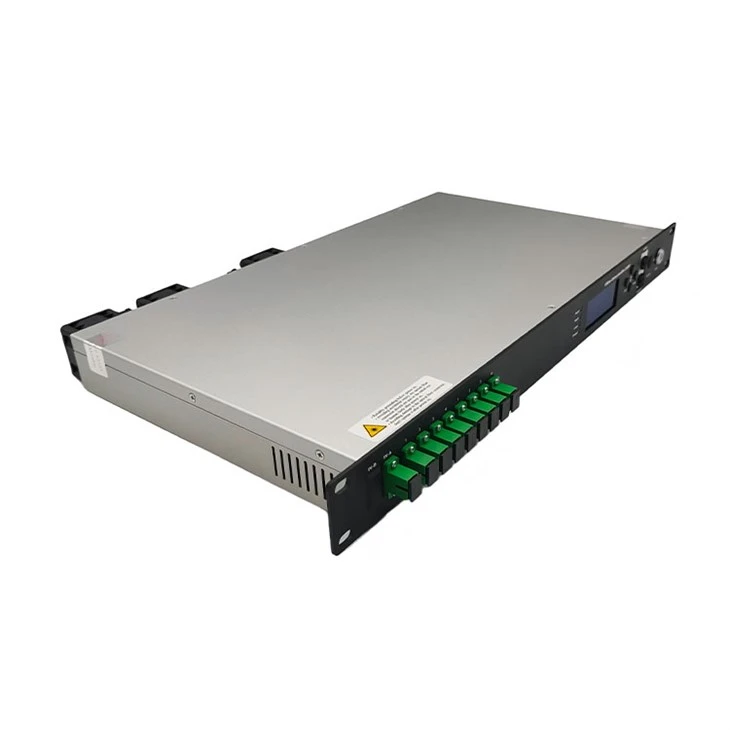

Pregled proizvoda
Optičko pojačalo GCA 6051-YZ koristi-poznato dvostruko presvučeno vlakno -visokih{3}}performansi s erbijem-iterbijem-dopirano dvostruko presvučeno vlakno i niskošumni pumpni laser. Ima pouzdan dizajn strujnog kruga i učinkovito odvođenje topline. Maksimalna ukupna izlazna snaga cijelog stroja može doseći +36dBm, a podržava do 32 izlaza, s opcijskim optičkim prekidačem, CWDM i RF detekcijom. Omogućuje softver za upravljanje mrežom protokola SNMP i upravljanje WEB mrežom, pogodan za pojačani prijenos nizvodnog 1550nm optičkog signala u FTTH mreži.
Blok dijagram
Parametar tehnike
|
Artikal |
Jedinica |
Parametri tehnike |
Napomena |
|
|
Radna propusnost |
nm |
1545 - 1565 |
||
|
Optički raspon ulazne snage |
dBm |
-5-+10 |
||
|
Maksimalna optička izlazna snaga |
dBm |
36 |
||
|
Stabilnost izlazne snage |
dBm |
±0.5 |
||
|
Noise figure |
dB |
Manje od ili jednako 6,0 |
Optička ulazna snaga 0dBm |
|
|
Povratni gubitak |
Ulazni |
dB |
Veći ili jednak 45 |
|
|
Izlaz |
dB |
Veći ili jednak 45 |
||
|
Tip optičkog konektora |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Veći ili jednak 50 |
Uvjeti ispitivanja prema GT/T 184-2002 |
|
|
C/CTB |
dB |
Veći ili jednak 63 |
||
|
C/CSO |
dB |
Veći ili jednak 63 |
||
|
Napon napajanja |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Potrošnja energije |
W |
Manje ili jednako 65 |
|
|
Raspon radne temperature |
stupanj |
-10 - +45 |
|
|
Raspon temperature skladištenja |
stupanj |
-30 - +70 |
|
|
Maksimalna radna relativna vlažnost |
% |
Maks. 95% bez kondenzacije |
|
|
Dimenzija |
mm |
437(L)×442(W)×44(H) |

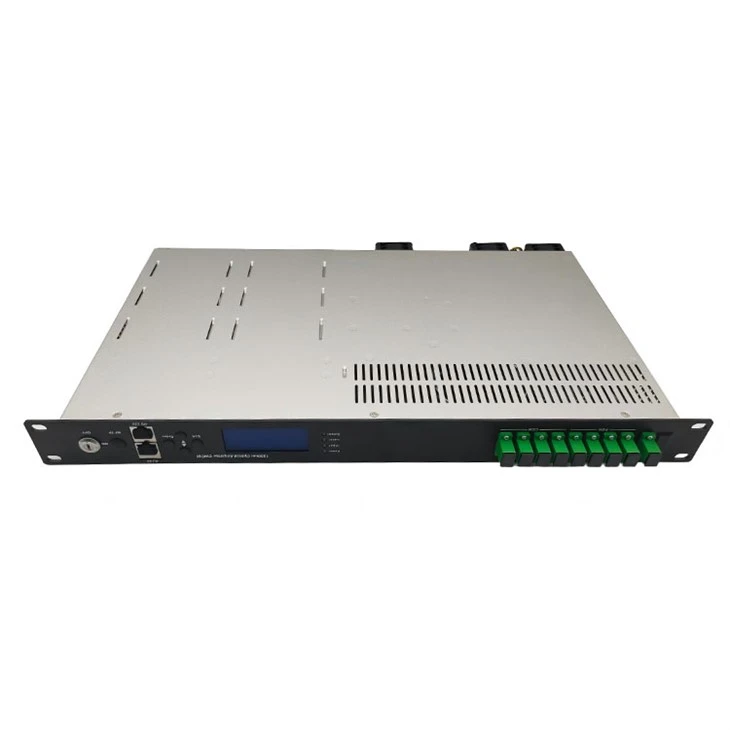

Opis prednje ploče
|
1. Indikator napajanja: jedan prekidački izvor napajanja radi – žuto; dva prekidačka napajanja rade – zeleno. |
|
2. Indikator optičke ulazne snage: Ovo svjetlo se uključuje kada je optička ulazna snaga > -10dBm. |
|
3. Indikator radnog statusa pumpe: Crveno svjetlo znači da pumpa ne radi, ali su parametri stroja normalni; bljeskanje crvenog svjetla znači da se stroj pokvario, povezani razlog kvara pogledajte izbornik alarma izbornika zaslona; zeleno svjetlo znači da pumpa radi normalno |
|
4. Indikator optičke izlazne snage: ovo svjetlo se pali kada je optička izlazna snaga > +10dBm. |
|
5. 160×32{2}}matrični LCD zaslon |
|
6. Prikažite tipku za izlaz ili otkazivanje izbornika za postavljanje. |
|
7. Prikažite tipku za gore ili povećanje u izborniku za postavljanje. |
|
8. Prikažite tipku za dolje ili smanjenje u izborniku za postavljanje. |
|
9. Prikažite tipku za unos u izborniku za postavljanje. |
|
10. Tipka za uključivanje lasera pumpe: "ON" znači da je laser pumpe otvoren, a "OFF" znači da je laser pumpe zatvoren. Provjerite je li ključ u položaju "OFF" prije uključivanja. Nakon prolaska samo-testiranja, okrenite ključ u položaj "ON" u skladu s prikazanom porukom. |
|
11. Ulaz optičkog signala |
|
12. Izlaz optičkog signala |

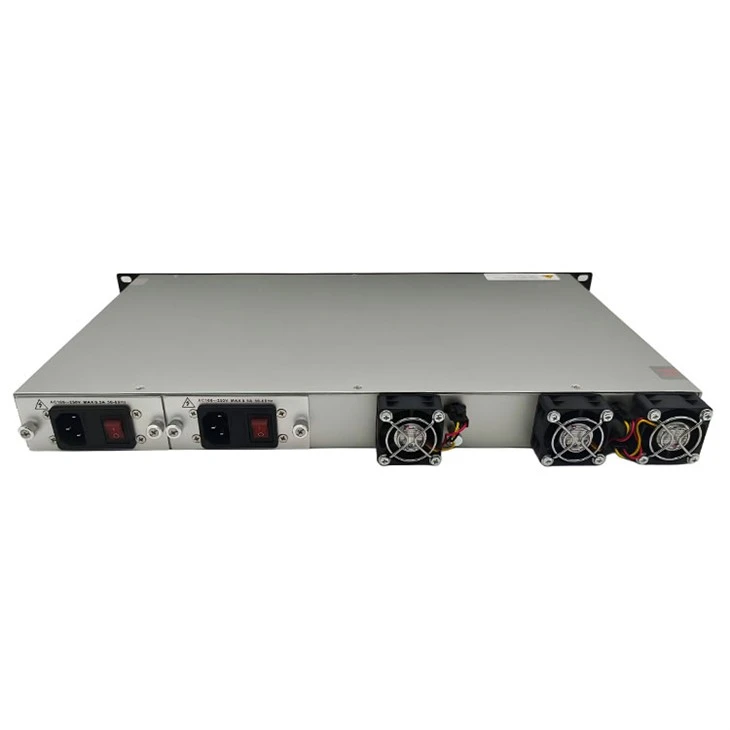

Opis stražnje ploče
|
1. Izlaz ventilatora. |
2. RS232 sučelje. |
|
3. AC 220V ulazni priključak napajanja 1. |
4. Osigurač napajanja 1. |
|
5. Prekidač napajanja 1. |
6. AC 220V ulazni priključak napajanja 2. |
|
7. Osigurač napajanja 2. |
8. Prekidač napajanja 2. |
|
9. Svornjak za uzemljenje šasije |
10. LAN sučelje |
