Opisati

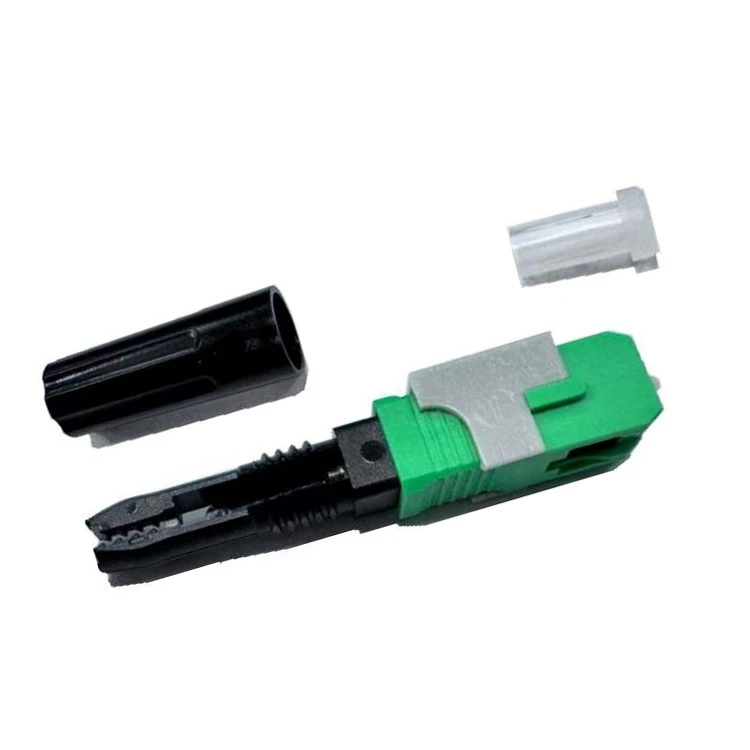

GD-SC/APC-06 konektor idealan je za širok raspon primjena. Bilo da se radi o korisničkim vezama (FTTH), podatkovnim centrima, sigurnosnim sustavima, kabelskoj televiziji (CATV) ili bilo kojoj drugoj aplikaciji koja zahtijeva sigurne veze s optičkim vlaknima, ovaj konektor je savršeno rješenje.
Primjena:FTTx, transformacija podatkovne sobe
Relevantna rješenja
- Jednostavno rukovanje, konektor se može izravno koristiti u ONU-u, također sa snagom pričvršćivanja većom od 30N, naširoko se koristi u FTTH projektu mrežne revolucije. Također smanjuje upotrebu utičnica i adaptera, štedi troškove projekta.
- Sa 86 standardnom utičnicom i adapterom, konektor uspostavlja vezu između ispušnog kabela i patch kabela. Standardna utičnica 86 pruža potpunu zaštitu svojim jedinstvenim dizajnom.
- Primjenjivo na povezivanje s unutarnjim kabelom koji se može montirati na terenu, pigtailom, patch kabelom i transformacijom patch kabela u podatkovnoj sobi i izravno se koristi u određenom ONU-u.
Tehnička specifikacija
| NDESCRIPTIO | SPECIFIKACIJA | TEHNIČKE INFORMACIJE | ||||
| OPTIČKI | ||||||
| Insercijski gubitak (IL) | 1310nm i 1550nm | Manje od ili jednako 0,5 dB | ||||
| Povratni gubitak (RL) Oklopni transporter |
1310nm i 1550nm | Veći ili jednak 55 dB | ||||
| GENERAL | ||||||
| Vrsta spojke | SC | zelena | ||||
| Elementi prstena | Oklopni transporter | 8,0±0,5 stupnjeva | ||||
| Promjer | 2,5 mm | |||||
| Materijal | Keramički cirkonij | |||||
| Vlakno | G.657A2 | |||||
| Mehaničko spajanje | vlačna čvrstoća | 4 N - 5 N | ||||
| Umetnuto vlakno | 10 mm ±0,5 mm (125μ) | |||||
| Vlaknasta petlja | 18 mm ±0,5 mm (250μ) | |||||
| Trajanje gela | 20 godina | |||||
| KABEL | Zadržavanje kabela | Komora/vijak 30N /2min | ||||
| Ravna mini figura 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Dimenzije | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| OPERATIVNO | ||||||
| Ponovno korištenje | 5 puta | Jednostavno sklapanje - Rastavljanje | ||||
| Montažni koraci | 2 | |||||
| Ravnalo/JIG | 1X10 KONEKTORI | |||||
| Označeno logotipom proizvođača 18*10mm | ||||||
| Klijepa spojka | 16,2 mm x (XXX) | |||||
| OBILJEŽAVANJE | ||||||
| SPOJNICA | Naziv proizvođača | |||||
| Ime kupca | ||||||
| Lot proizvodnje # | ||||||
| PAKIRANJE (Individualna torba) |
Proizvođač | |||||
| Lot proizvodnje # | ||||||
| Slika pripreme vlakana u mjerilu 1x1 | ||||||
| KONTEJNER | ||||||
| PAKIRANJE | Karton | 100 konektora +10 šablona | ||||
| Označavanje | Proizvođač, model, količina, proizv. Mnogo |
|||||
| Ispitivanje kvalitete | Optički ispitni list IL & RL | |||||
