Ovaj članak pruža-dubinsko istraživanje ključne uloge EDFA-e u CATV FTTH mrežama-povećanje snage optičkog signala za postizanje-prijenosa na velike udaljenosti-i predstavlja kako integrirani CATV+SAT IF prijemnici s naprednim AGC, CWDM i ultra-tehnologijama niske razine buke služe kao ključne komponente za optimizaciju performansi mreže.
U izgradnji učinkovite, stabilne CATV (kabelska televizija) FTTH (Vlakno-do--kuće) mreže sposobne za podršku masovnog prijenosa podataka i videa visoke-razlučivosti, optička pojačala igraju ključnu ulogu. Među njima, EDFA (Erbium-Doped Fiber Amplifier) jedan je od najvažnijih uređaja za optičko pojačanje. Dakle, koja je točno primarna svrha EDFA-e u CATV FTTH mrežama i kako surađuje s opremom za prijem sljedeće-generacije? Ovaj članak nudi detaljnu analizu.

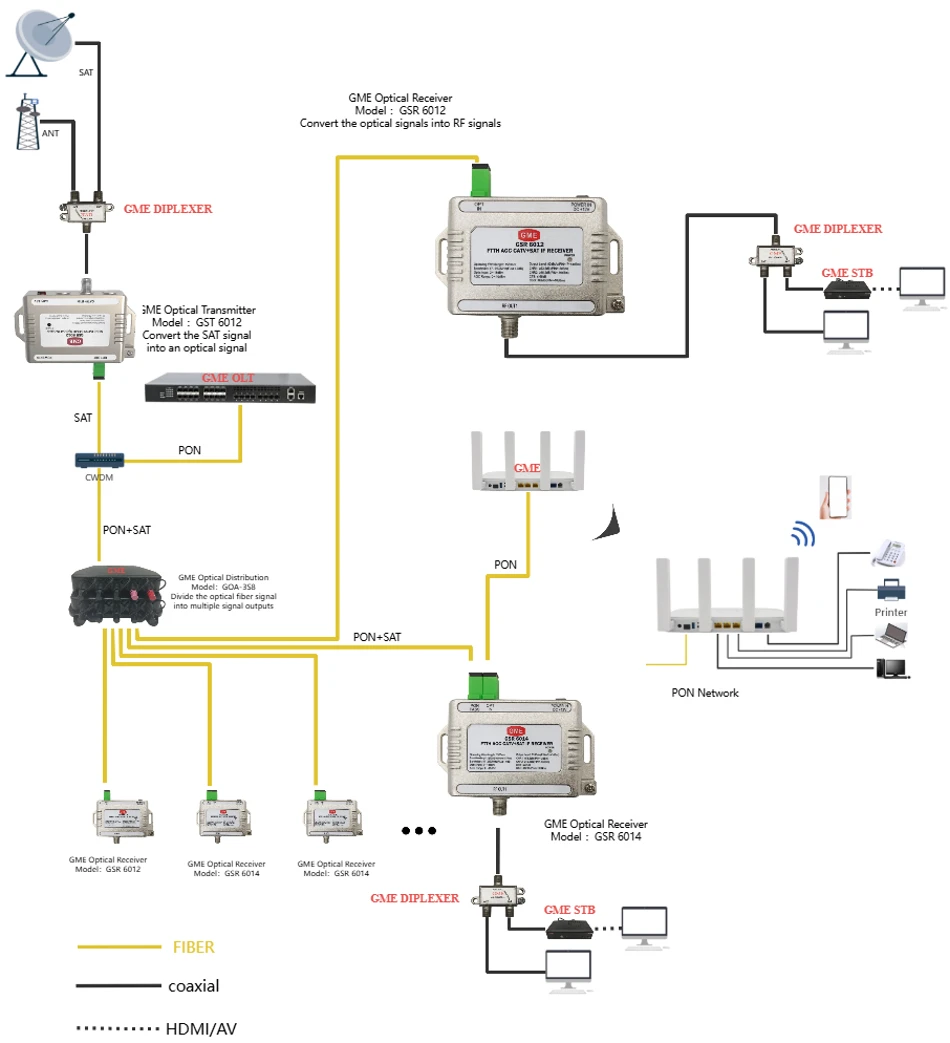

SAT-TERR PREKO VLAKNA
Temeljna funkcija EDFA u CATV FTTH mrežama: Relej optičkog signala i pojačanje
Jednostavno rečeno, glavna svrha EDFA je izravno pojačavanje optičkih signala, kompenzacija gubitaka tijekom prijenosa vlakana i značajno proširenje dosega signala.
U FTTH mreži, optički signali se prenose s operaterove glavne stanice i moraju prijeći velike udaljenosti kako bi došli do domova korisnika. Iako optička vlakna sama po sebi pokazuju male gubitke, optička snaga neizbježno slabi s udaljenošću. Nakon što signal oslabi iznad određene točke, prijamnik na -strani korisnika više ga ne može točno identificirati, što dovodi do prekida signala ili ozbiljnog pada kvalitete.
EDFA se ponaša kao "stanica za punjenje goriva" duž optičke linije. Izravno pojačava optičke signale bez pretvaranja u električne signale, što mu daje neusporedive prednosti:
Visoka izlazna snaga: Mogućnost pojačavanja više valnih duljina istovremeno, podržavajući veliki broj korisnika.
Transparentni prijenos: Format- i rate-agnostic, osiguravajući jaku kompatibilnost.
Niska razina buke: Izvrsne performanse šuma održavaju kvalitetu signala.
Strateškim postavljanjem EDFA-a u mrežni dio, operateri mogu izgraditi CATV mreže koje pokrivaju desetke ili čak stotine kilometara bez brige o slabljenju signala.
Izvan EDFA: izazovi na rubu mreže i ključna rješenja-Prijemnici-visokih performansi
Dok EDFA rješava izazove magistralnog prijenosa, signal može ponovno oslabiti zbog distribucije i daljnjeg prijenosa do trenutka kada dosegne korisničke pristupne točke (npr. zgrade ili domove) i može sadržavati šum koji stvara EDFA. U ovoj fazi, FTTH prijamnik visokih-izvedba neophodan je za visoko{4}}prijem signala i konverziju u "posljednjoj milji".
Ovdje dolazi do izražaja integrirani AGC CATV+SAT IF RECEIVER (Automatic Gain Control CATV and Satellite IF Receiver) s naprednim tehnologijama. Prijemnik dizajniran za moderne triple{2}}usluge, kao što je onaj sa sljedećim značajkama, ključan je za osiguravanje krajnjeg{3}}korisničkog iskustva:
Širokopojasna podrška (45–2150 MHz): Potpuno podržava tradicionalne CATV RF signale i satelitske IF (SAT IF) signale, ispunjavajući različite zahtjeve pristupa uslugama.
Ugrađen-optički AGC: Ovo služi kao "inteligentno osiguranje" od fluktuacija optičke snage. Kada ulazna optička snaga varira zbog promjena temperature okoline ili manjih gubitaka veze, AGC (automatska kontrola pojačanja) automatski podešava izlaznu razinu i pojačanje kako bi se osigurao stabilan i pouzdan izlazni signal bez ručne intervencije, značajno smanjujući operativne troškove.
Tehnologija ultra-niske razine buke: koristi napredne aktivne komponente kao što su GaAs pojačala za smanjenje šuma, poboljšanje omjera -na-šuma (CNR) i posebno poboljšava izvedbu signala pojačanih pomoću EDFA, pružajući jasniju kvalitetu videa.
Izvrsna linearnost i ravnost: Učinkovito smanjuje izobličenje, osigurava ujednačenu snagu signala na svim kanalima i sprječava probleme poput pikselizacije ili prekida na određenim kanalima.
Fotodetektor visoke{0}}linearnosti (PD) + ugrađen-CWDM: Koristeći CWDM (Coarse Wavelength Division Multiplexing) tehnologiju, može primati signale različitih valnih duljina (npr. 1550 nm CATV signale i 1490 nm/1310 nm podatkovne signale) i izvoditi visoko{5}}kvalitetnu optičku-u-električnu pretvorbu putem visoko-linearnog PD-a, pružajući čistu izvor signala za pozadinsku obradu.
Veliki povratni gubitak i primjena jednog-vlakna: Radi preko jedno-jezgrenog jedno{1}}modnog vlakna s velikim povratnim gubitkom, smanjujući smetnje od reflektiranih signala i osiguravajući stabilnost veze.
Sinergija između EDFA i inteligentnih prijemnika
Ukratko, primarna svrha EDFA uCATV FTTHmreže je omogućiti daljinski, učinkovit i relejni-kapacitetni prijenos optičkih signala, služeći kao temelj za izgradnju širokih mreža. Na rubu mreže, integrirani CATV+SAT IF prijemnik s optičkim AGC-om, ultra-niskim šumom, CWDM i drugim tehnologijama djeluje kao posljednji čuvar osiguravajući visoko-kvalitetnu isporuku signala korisnicima. Zajedno čine okosnicu modernih -brzih, stabilnih i pouzdanih-optičkih širokopojasnih i videoservisnih mreža.
Za mrežne operatere i proizvođače opreme odabir prijamnika visokih-učinkovitosti s gore navedenim značajkama strateška je odluka za optimizaciju performansi mreže, povećanje zadovoljstva korisnika i smanjenje ukupnih operativnih troškova.
