U današnjoj-eri usredsređenoj na podatke, od 5G baznih stanica do interkonekcija podatkovnih centara i video prijenosa visoke-razlučivosti, sve informacijske autoceste oslanjaju se na ključnu komponentu: optički odašiljač.
Kao "početna točka" optičkog komunikacijskog sustava, optički odašiljač odgovoran je za pretvaranje električnih signala u optičke signale i njihovo spajanje u optičko vlakno. Ovaj se članak bavi tehničkim načelima, ključnim komponentama, temeljnim specifikacijama i tehnološkim trendovima u industriji optičkih odašiljača za 2024.-2025.
1. Što je anOptički odašiljač?
Optički odašiljač je elektro{0}}uređaj za optičku konverziju. Na fizičkom sloju, njegov operativni tijek rada može se sažeti u tri koraka:
Obrada unosa:Prima električne signale s mrežne opreme (kao što su sklopke i usmjerivači).
Elektro{0}}optička pretvorba:Modulira izvor svjetlosti (lasersku diodu ili LED) preko pogonskog kruga, pretvarajući 0/1 bita električnog signala u svjetlosne impulse koji predstavljaju uključeno/isključeno stanje ili promjene faze.
Izlaz spojke:Učinkovito ubrizgava svjetlost u optičko vlakno (jedno-mod ili više-mod) pomoću leća ili tehnika izravnog spajanja.

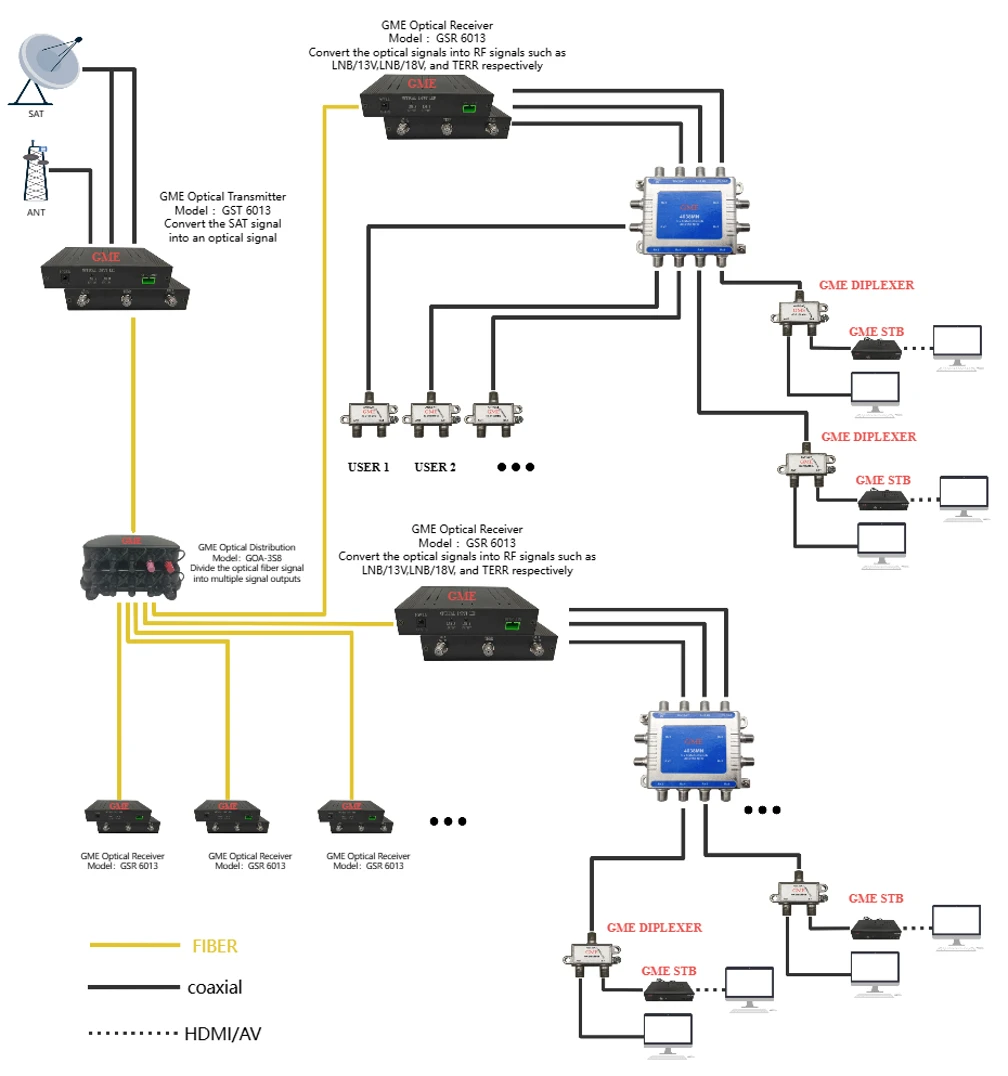

Ovisno o scenariju primjene, odašiljači su obično upakirani unutar priključnih optičkih modula (kao što su SFP, QSFP-DD, OSFP) ili kao dio video optičkih odašiljača-razreda emitiranja i analognih sustava prijenosa optičkih vlakana.
2. Analiza ključnih tehnoloških komponenti
Optički odašiljač-visokih performansi uglavnom se sastoji od sljedeća tri dijela, koji čine značajan dio tehničkih poteškoća i troškova:
2.1 Izvor svjetlosti: VCSEL, FP, DFB i EML
Izvor svjetlosti određuje valnu duljinu, snagu i udaljenost odašiljača.
VCSEL (okomiti -površinski-emitirajući laser):Dominira aplikacijama s više načina rada na kratkim-udaljenostima (unutar 100 metara), kao što su SR (Short Range) optički moduli unutar podatkovnih centara. Prednosti uključuju nisku potrošnju energije, nisku cijenu i jednostavnost integracije niza velikih-razmjera.
FP (Fabry-Perot laser):Koristi se za ranu{0}}fazu primjene na-do-srednju udaljenost; trenutno se postupno ukidaju u-primjenama visoke brzine u korist DFB lasera.
DFB (laser s distribuiranom povratnom spregom):Radni konj za jedno-modalni prijenos. Postiže izlaz u jednom longitudinalnom modu putem ugrađene-rešetke, što rezultira uskom spektralnom širinom linije i niskom disperzijom, prikladnim za udaljenosti od 10 km do 80 km u mrežama metroa i magistralnim-vodovima za velike udaljenosti.
EML (elektro{0}}apsorpcijski modulirani laser):Trenutačno glavni izbor za 400G/800G glavne-mreže velike brzine. Integrira laser s modulatorom elektro-apsorpcije, nadvladavajući efekt "cvrkutanja" povezan s izravno moduliranim laserima (DML) na visokim frekvencijama, podržavajući pojedinačne-stope valne duljine od 100 Gbps i više.
2.2 Pogonski krug
Laserske diode zahtijevaju stabilnu prednaponsku struju i modulacijsku struju. Pokretački čipovi u-odašiljačima velike brzine zahtijevaju visoku linearnost (posebno za PAM4 modulaciju) i nisku potrošnju energije. Kako se brzine povećavaju na 112Gbps pa čak i 224Gbps, dizajn upravljačkog čipa postao je kritično usko grlo koje ograničava performanse odašiljača.
2.3 Pakiranje i optičko spajanje
Preciznost pakiranja odašiljača mora doseći razine ispod-mikrona. Za silicijske fotonike (Silicon Photonics) odašiljače, tehnologija flip-chip često se koristi za integraciju laserskog čipa s fotonskim čipom temeljenim na siliciju-, spajajući svjetlost u valovod kroz spajanje rubova ili spajanje rešetki.
3. Ključni pokazatelji uspješnosti
Prilikom ocjenjivanja ili odabiraoptički odašiljači, inženjeri bi se trebali usredotočiti na sljedeće ključne parametre:
Valna duljina:850 nm (više-mod), 1310 nm (nulta disperzija), 1550 nm (najmanji gubitak). Tehnologije CWDM i DWDM koriste više valnih duljina između 1260nm i 1650nm za multipleksiranje po valnim duljinama.
Izlazna optička snaga:Obično se mjeri u dBm. Veće udaljenosti prijenosa zahtijevaju veću izlaznu snagu, koja mora biti ispod praga nelinearnog učinka optičkog vlakna.
Omjer izumiranja (ER):Omjer prosječne optičke snage za logičku "1" prema logičkoj "0". Veći omjer ekstinkcije rezultira boljim omjerom signala-i-šuma na prijemniku i nižom stopom pogreške u bitovima (BER).
Dijagram očiju:Intuitivna metrika za kvalitetu signala. U-testiranju odašiljača velike brzine, očni dijagram mora biti u skladu s IEEE standardima ili MSA (Multi-Source Agreement) specifikacijama maske za oči, osiguravajući minimalno prekomjerno podrhtavanje i šum.
Središnja valna duljina i spektralna širina:Za DWDM sustave, valna duljina odašiljača mora se zaključati na mrežu koju je odredio ITU-T. Manja spektralna širina povećava toleranciju na kromatsku disperziju.
4. Trendovi u industriji: Evolucija od 400G do 1,6T
Potaknuti eksponencijalnim rastom potražnje za propusnošću od obuke modela umjetne inteligencije i računalstva u oblaku,optički odašiljačtehnologija prolazi kroz neviđene promjene:
4.1 Dolazak ere jedno-valne duljine 200G
800G optički moduli trenutno se postavljaju u velikom broju, interno koristeći arhitekture odašiljača kao što su 8x100Gbps ili 4x200Gbps. Vodeći proizvođači u industriji razvijaju jedno-valnu duljinu 200G EML i silikonske fotonske modulatore, utirući put optičkim modulima od 1,6T.
4.2 Ubrzana komercijalizacija silicijske fotonike
Tradicionalni diskretni odašiljači (DFB s zasebnim modulatorom) suočavaju se s uskim grlima u troškovima i visoko{0}}integraciji. Silicijska fotonika koristi CMOS procese za integraciju modulatora na silicijskoj podlozi, u kombinaciji s vanjskim ili hibridnim-integriranim III-V laserima, postižući visok-prinos, nisku-cenovnu-fotonsku integraciju.
4.3 Linear Drive Pluggable Optics (LPO) i Co-packaged Optics (CPO)
Kako bi se smanjila potrošnja energije u AI računalnim centrima, pojavljuje se LPO tehnologija. LPO odašiljači eliminiraju tradicionalni DSP (Digital Signal Processor), koristeći linearne pogonske čipove za izravno pokretanje lasera, smanjujući potrošnju energije za približno 50%. Gledajući dalje, CPO tehnologija ima za cilj spojiti optičke odašiljače zajedno s preklopnim čipom, temeljno rješavajući problem visoko-gubitka električnog signala u PCB tragovima.
4.4 Proboj u tankom-sloju litij niobata (TFLN)
U potrazi za većom propusnošću i nižom potrošnjom energije, modulatori tankog-litij niobata postali su žarište istraživanja. Oni nude superiornu linearnost i veliku propusnost u usporedbi sa silicijskim fotonskim i InP modulatorima, što ih pozicionira da igraju značajnu ulogu u sljedećoj-generaciji 1.6T/3.2T odašiljača.
5. Zaključak
Optički odašiljač nije samo fizička početna točka optičke komunikacije, već i "jezgreni motor" koji određuje propusnost mreže, udaljenost prijenosa i cijenu sustava.
Za industrijske korisnike, pri odabiru rješenja optičkih odašiljača, bitno je gledati dalje od samog parametra "brzine". Sveobuhvatna evaluacija trebala bi uključivati:
Scenarij primjene:Međusobno povezivanje na kratke-udaljenosti unutar podatkovnih centara naspram-telekomunikacijskih okosnih mreža na velikim udaljenostima.
Struktura troškova:Rješenja VCSEL prikladna su za-velike aplikacije na kratkim{1}}udaljenostima; EML i silicijska fotonika prikladni su za-scenarije visokih performansi.
Pouzdanost opskrbnog lanca:Kapacitet za-laserske čipove velike brzine i dalje je ograničen. Odabir proizvođača s neovisnim mogućnostima istraživanja i razvoja čipova ili stabilnim opskrbnim lancima ključan je.
S eksplozijom potražnje za računalnom snagom umjetne inteligencije, industrija optičkih komunikacija prelazi s tradicionalnog modela "optike koja pokreće električnu energiju" prema novom dobu "mreža koje definiraju optiku". Kao početna točka optičke mreže, svaki tehnološki skok u optičkim odašiljačima definirat će gornju propusnost za sljedeću generaciju digitalne i inteligentne infrastrukture.
