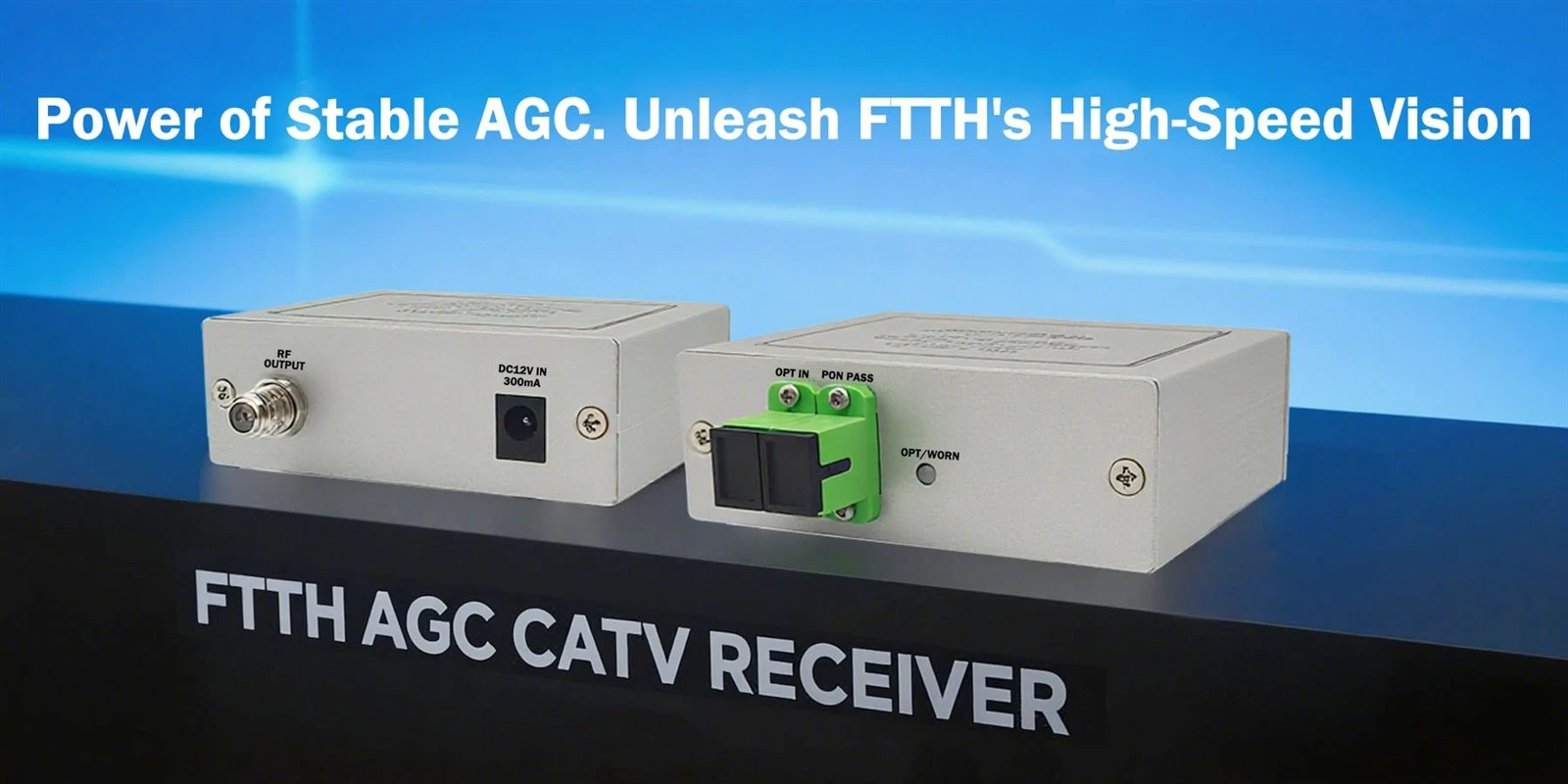

FTTH AGC CATV prijamnik jezgra je terminalnog uređaja u modernim mrežama Fiber{0}}to--Home (FTTH), koji ima dvostruku ulogu "prevoditelja optičkog signala" i "stabilizatora signala". Njegova temeljna misija je učinkovito i pouzdano razdvojiti i pretvoriti kompozitni optički val-koji prenosi -brze internetske podatke i visoko{6}}kvalitetne emitirane televizijske signale koji se prenose kroz jedno vlakno-u električne signale koje može izravno koristiti standardna oprema u kućanstvu. Slijedi opsežan i-dubinski prikaz njegovih tehničkih detalja, mehanizama rada i značaja.
I. Temeljna funkcija i pozicioniranje
U tipičnoj Triple{0}}play FTTH mreži, vlakno s jednim ispuštanjem treba simultano prenositi:
Nizvodni podatkovni signal:Obično se koristi valna duljina od 1490 nm za pristup internetu, VoIP itd.
Uzlazni podatkovni signal:Obično se koristi valna duljina od 1310 nm za podatke o korisničkom prijenosu.
Nizvodni CATV video signal:Obično koristi valnu duljinu od 1550 nm za prijenos analognih i digitalnih televizijskih programa.
TheFTTH AGC CATV prijemnikje posebno odgovoran za obradu CATV video signala valne duljine 1550nm. Precizno izvlači ovaj optički signal iz vlakna, pretvara ga u radiofrekventni (RF) električni signal i šalje ga putem koaksijalnog kabela na televizore ili set-set-top box-ove. Ugrađen-jeAutomatska kontrola pojačanja (AGC)ključno je za osiguravanje korisničkog iskustva. Automatski kompenzira fluktuacije u optičkoj ulaznoj snazi uzrokovane faktorima kao što su udaljenost vlakana, savijanje ili promjene temperature okoline, jamčeći da izlazna razina RF signala na TV-u ostaje konstantna. To sprječava probleme sa slikom kao što su snijeg, mozaični uzorci ili prekidi.
II. Detaljna-analiza ključnih komponenti i tehnologija
1. Optički prednji-kraj i WDM filtar
Precizno filtriranje:Uređaj integrira visoko{0}}filtar za multipleksiranje valnih duljina (WDM). Njegove karakteristike propusnog opsega visoko su optimizirane za valnu duljinu od 1550 nm, omogućujući precizno odvajanje 1550 nm CATV optičkog signala od miješanih 1310/1490/1550 nm optičkih signala s vrlo niskim gubitkom umetanja i preslušavanjem. Također osigurava da optički signali podatkovnog kanala prolaze bez gubitaka (do sljedećeg ONU/optičkog modema za obradu).
Fotodetektor (PIN ili APD):Ovo je "oko" prijemnika. Pretvara odvojeni optički signal od 1550nm u slabi električni signal. Za velike{3}}udaljenosti, velike-ulazne snage, može se koristiti lavinska fotodioda (APD) zbog svog unutarnjeg pojačanja i veće osjetljivosti.
2. Precizan rad sustava automatske kontrole pojačanja (AGC).
AGC sustav je "inteligentno srce" cijelog uređaja, koji radi kao kontinuirana povratna-zatvorena petlja:
Detekcija signala:Sustav kontinuirano prati razinu RF signala nakon fotoelektrične pretvorbe i početnog pojačanja.
Usporedba i generiranje pogreške:Uspoređuje otkrivenu razinu signala s unaprijed postavljenom, idealnom referentnom razinom za izračunavanje vrijednosti pogreške.
Podešavanje dinamičkog pojačanja:Ovaj signal pogreške pokreće pojačalo s promjenjivim pojačanjem (VGA) ili kontrolira prednapon fotodetektora. Ako se ulazna optička snaga smanji (npr. na -8 dBm), AGC naređuje povećanje pojačanja. Ako se ulazna optička snaga poveća (npr. na +2 dBm), ona odgovarajuće smanjuje pojačanje.
Stabilan izlaz:Putem ove dinamičke prilagodbe, bez obzira na to kako ulazna optička snaga varira unutar navedenog širokog raspona (npr. +2 dBm do -8 dBm), konačna razina izlaznog RF signala (npr. nominalnih 65 dBµV) može se održavati uz visoku stabilnost, obično unutar pogreške od ±1 dB. Ovo u potpunosti eliminira probleme s kvalitetom slike uzrokovane fluktuacijama signala.
3. RF obrada i izlazni modul
Više{0}}pojačanje i ekvalizacija:Nakon što ga kontrolira glavni AGC, signal ulazi u kasniji lanac RF pojačanja kako bi se postigla dovoljna sposobnost izlaznog pogona. Napredni modeli također mogu uključivatiAutomatska kontrola nagiba (ASC), koji može automatski kompenzirati diferencijalni odgovor vlakna na RF podnosače različitih frekvencija, osiguravajući ravnomjernost preko cijelog TV frekvencijskog pojasa (npr. 47-1000 MHz ili više).
Izlazni priključci i izolacija:Obično ima 1 do 4 RF izlazna priključka (npr. konektori tipa F-) s visokom izolacijom kako bi se smanjile smetnje između višestrukih izlaza. Priključci imaju dobru zaštitu od udara munje i elektrostatičkog pražnjenja (ESD).
4. Strukturni dizajn i prilagodljivost okolišu
Robusno kućište:Obično koristi-kućište od tlačno lijevane aluminijske legure, koje služi trostrukoj funkciji rasipanja topline (učinkovito izvlačenje topline iz unutarnjih pojačala), elektromagnetske zaštite (EMI) (sprječavanje vanjskih smetnji i unutarnjeg curenja signala) i mehaničke zaštite.
Za-zaštita od svih vremenskih uvjeta:Vanjski ili unutarnji/vanjski modeli imaju visok stupanj vodootpornosti i otpornosti na prašinu (npr. IP65 ocjena), sposobni su izdržati oštra okruženja poput velike hladnoće, visokih temperatura i visoke vlažnosti, osiguravajući dugoročan-pouzdani rad.
Fleksibilna instalacija:Kompaktan dizajn podržava montažu-na zid, montažu-na stup ili postavljanje na radnu površinu, prilagođavajući se različitim točkama ugradnje u domu (npr. informacijska kutija, pokraj TV ormarića).
III. Tijek rada od-do-kraja u FTTH mreži
Ubrizgavanje signala:CATV optički signal valne duljine 1550 nm iz operaterove glavne stanice kombinira se s podatkovnim optičkim signalima 1490/1310 nm iz OLT-a središnjeg ureda na vanjskom WDM kombinatoru ili optičkom pojačalu. Kombinirani signal se prenosi preko okosnice i vlakana distribucijske mreže do prostorija pretplatnika.
Razdvajanje signala:Kapljično vlakno prvo se spaja na optički razdjelnik (ako postoji), zatim na prostor s opremom u prostorijama korisnika. Ovdje je ulazni priključakFTTH AGC CATV prijemnikprima mješoviti optički signal. Njegov unutarnji WDM filtar prvo "skida" 1550nm CATV optički signal, usmjeravajući ga na stazu CATV prijamnika. Preostali 1310/1490nm optički signali izlaze putem zasebnog spojnog repa do optičke mrežne jedinice (ONU) za obradu internetskih i glasovnih usluga.
Fotoelektrična pretvorba i stabilizacija:Ogoljeni optički signal od 1550 nm fotodetektor pretvara u RF električni signal. AGC sklop radi u stvarnom-vremenu, osiguravajući da čak i ako optička snaga neznatno varira zbog vremenskih promjena ili finog-podešavanja mreže, pretvorena snaga RF signala ostaje konstantna.
Distribucija signala:Stabilizirani i pojačani RF signal-visoke kvalitete distribuira se preko koaksijalnog kabela do raznih televizora ili-set-top box-ova u cijelom domu, omogućujući korisnicima gledanje jasnih TV programa-bez treperenja uživo.
IV. Sažetak osnovnih prednosti i vrijednosti
Vrhunsko stabilno korisničko iskustvo:AGC tehnologija djeluje kao nevidljivi čuvar, savršeno poništavajući fluktuacije signala neprimjetne korisnicima, isporučujući dosljedno jasne slike.
Visoka propusnost i buduća kompatibilnost:Podržava RF pojasne širine do 1 GHz ili čak 1,2 GHz, čime se čuva dovoljno prostora za 4K/8K Ultra HD TV, više interaktivnih kanala i buduće nadogradnje usluga.
Pojednostavljena mreža i ušteda troškova:Prijenos svih usluga preko jednog vlakna značajno smanjuje operaterovu složenost kabliranja i operativne troškove. Za korisnike, visoka integracija uređaja štedi prostor i pojednostavljuje instalaciju.
Iznimna pouzdanost i trajnost:Industrijski -dizajn i potpuno zatvorena konstrukcija osiguravaju 24/7 neprekidan stabilan rad s vrlo dugim srednjim vremenom između kvarova (MTBF), smanjujući ukupne troškove vlasništva tijekom životnog ciklusa.
Plug{0}}and-Play i praktično održavanje:Uređaj obično ne zahtijeva složenu konfiguraciju polja, jer se izlazna razina automatski stabilizira. Sustavi za nadzor mreže mogu daljinski nadzirati njezin status putem prijenosnog vala ili na neki drugi način, olakšavajući upozorenje o kvaru i lokalizaciju.
TheFTTH AGC CATV prijemnikdaleko je više od jednostavnog "optičkog-u-električnog" pretvarača. To je složen podsustav koji integrira napredno optičko filtriranje, preciznu fotoelektričnu pretvorbu, inteligentnu kontrolu zatvorene-petlje i robusni industrijski dizajn. To je kritična karika u osiguravanju besprijekorne isporuke visoko-kvalitetnih videousluga u "posljednjih stotinu metara" Fiber-do--doma, tiho jamčeći da milijuni kućanstava mogu uživati u stabilnim, jasnim i bogatim televizijskim uslugama. Nezaobilazan je inteligentni terminalni uređaj u modernim potpunim optičkim pristupnim mrežama.
