U sobama s opremom operatera, redovi indikatorskih svjetala OLT uređaja ritmički bljeskaju, dok unutar slabih-strujnih ormarića domova i poslovnih prostora udaljenih dvadesetak kilometara, uređaj koji integrira optičku pretvorbu, usmjeravanje i prebacivanje, bežičnu pokrivenost, prijenos glasa i distribuciju televizijskog signala radi tiho, rastavljajući gigabitnu propusnost u mrežne usluge potrebne svakom članu kućanstva.
Inženjer Li, tehnički nadzornik širokopojasnog operatera u Shenzhenu, rukuje s desecima takvih uređaja svaki tjedan. Pokazujući na bijeli pravokutni uređaj, kaže:
"Današnji optički modem potpuno je drugačiji od onoga što je bio prije pet godina. Prije je to bila samo jednostavna 'optička{1}}u-električna' kutija za pretvorbu. Sada, pogledajte ovaj jedan-optički ulaz, koji istovremeno emitira gigabitne žičane veze, bežični Wi-Fi, televiziju visoke-definicije i dvije telefonske linije. Jedan uređaj rješava sav pristup problemi."
01 Tehnička fuzija: temeljni sastav modernog XPON ONU-a
Pristupne mreže s optičkim vlaknima prolaze kroz duboku transformaciju od jedne-funkcije do više-uslužne integracije. U ranim danima implementacije Fiber{3}}to--Home (FTTH), korisnici su se često suočavali s nizom uređaja: optičkim modemima, usmjerivačima, telefonskim pristupnicima i pretvaračima televizijskog signala.
Ovi uređaji ne samo da zauzimaju prostor, već i povećavaju složenost instalacije i potencijalne točke kvara. Pojava višenamjenskog XPON ONU-a rješava ovu bolnu točku.
XPON je zajednički naziv za GPON i EPON. GPON, temeljen na seriji standarda ITU-T G.984, pruža mogućnosti asimetričnog prijenosa od 2,5 Gbps nizvodno i 1,25 Gbps uzvodno, podržavajući omjer dijeljenja do 1:128 i radijus pokrivenosti od 20 kilometara.
Ova tehnologija pruža dovoljan temelj propusnosti za višenamjenske ONU-ove, omogućujući im da istovremeno prenose različite usluge kao -brzi internet, video visoke-razlučivosti i glasovnu komunikaciju.
Integrirani ONU-ovi, opremljeni s 4 gigabitna Ethernet priključka, 2 tradicionalna telefonska sučelja, CATV RF izlazom i WiFi5 bežičnom funkcionalnošću, postali su preferirani oblik terminala za operatere koji promiču usluge "triple-play".
02 Potpuni pregled specifikacija uređaja: Hardverski nacrt višenamjenskog XPON ONU-a

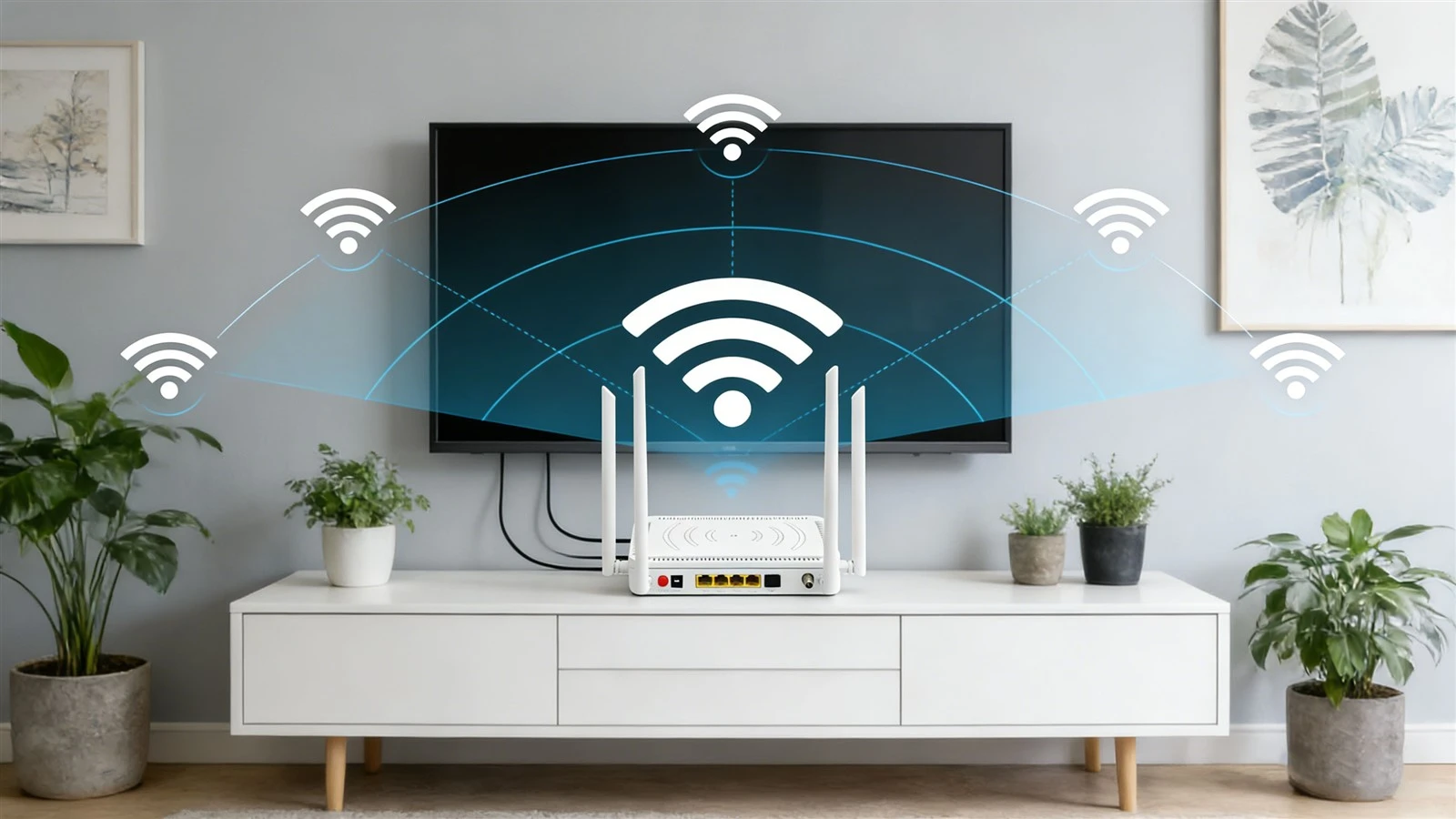

Da bismo razumjeli kako takav višenamjenski uređaj radi, prvo je potrebno raščlaniti njegovu hardversku arhitekturu i konfiguraciju sučelja. Tipično4GE CATV POTS WiFi5 ONUusvaja visoko integrirano rješenje čipseta, s višestrukim funkcionalnim modulima unutar kompaktne šasije.
Stražnja ploča uređaja obično uključuje sljedeća ključna sučelja: jedan SC/APC ulazni priključak od optičkih vlakana koji koristi tehnologiju multipleksiranja valne duljine (WDM); četiri 10/100/1000M Ethernet priključka s automatskim-prepoznavanjem; dva RJ11 telefonska sučelja; jedan CATV RF izlazni priključak (priključak tipa F-).
Iz perspektive interne arhitekture, jezgra uređaja je glavni kontrolni čip, odgovoran za konverziju protokola, obradu paketa i upravljanje sustavom. GPON modul upravlja optičkom-u-električnom pretvorbom i obradom protokola, pridržavajući se ITU-T G.984.x standarda.
Četiri gigabitna Ethernet priključka povezana su preko preklopnog čipa, podržavajući Layer 2 funkcije kao što su VLAN particioniranje, izolacija portova i kontrola prometa. Glasovni modul pruža POTS sučelja, podržavajući SIP ili MGCP protokole za pretvaranje IP glasovnih signala u analogne telefonske signale.
CATV modul prima televizijske signale na valnoj duljini od 1550 nm kroz neovisni fotodetektor, koji se zatim pojačavaju i filtriraju prije emitiranja kao RF signala. WiFi5 modul, temeljen na standardu 802.11ac, omogućuje bežičnu pokrivenost u frekvencijskom pojasu od 5GHz.
Ovi moduli rade u koordinaciji kako bi postigli visoko integrirani dizajn jedno-ulaznog vlakna i više-uslužnog izlaza.
03 Umjetnost raspodjele propusnosti: inteligentni nosivi mehanizam za četiri vrste usluga
Najveći izazov za višenamjenske ONU-ove je kako razumno dodijeliti ograničenu uzlaznu propusnost kako bi se osigurala kvaliteta usluge za različite vrste prometa. Ovdje dolazi do izražaja tehnologija Dynamic Bandwidth Allocation (DBA).
U GPON sustavima, nizvodni smjer koristi metodu emitiranja, gdje podatke koje šalje OLT primaju svi ONU-ovi, ali ih obrađuje samo ONU koji odgovara LLID-u. Uzvodni smjer koristi višestruki pristup s vremenskim dijeljenjem (TDMA), pri čemu svaki ONU prenosi podatke u određenom vremenskom prozoru.
Višenamjenski ONU osiguravaju kvalitetu usluge za kritični promet kroz klasifikaciju protoka prometa i označavanje prioriteta. Uređaj obično kategorizira promet u nekoliko fiksnih razina prioriteta: glasovni promet ima najveći prioritet, zatim CATV video streamovi, zatim internetski podaci i konačno upravljačka signalizacija.
Konkretno što se tiče raspodjele propusnosti, čak i kada je ukupna propusnost uzlazne veze u potpunosti iskorištena, sustav rezervira najmanje 64 Kbps namjenskog kanala za glasovni promet, osiguravajući da preuzimanje podataka ne utječe na pozive. Videopromet je optimiziran multicast tehnologijom i IGMP Snoopingom kako bi se izbjeglo da višestruke kopije istog sadržaja zauzimaju propusnost uzlazne veze.
WiFi5 bežični modul, kao proširenje žične mreže, također slijedi principe prioriteta u svom internom rasporedu. MU-MIMO tehnologija standarda 802.11ac omogućuje ONU-u prijenos podataka na više bežičnih klijenata istovremeno, poboljšavajući korištenje bežičnog spektra.
04 Istraživanje scenarija primjene: Sveobuhvatna pokrivenost od domova do malih i mikro poduzeća
Dizajn takvih višenamjenskih ONU-a uzima u obzir širok raspon scenarija primjene, od običnih kućanstava do malih poduzeća i trgovina, gdje mogu pronaći svoju korist.
U kućnom okruženju, jedan uređaj može zadovoljiti sve potrebe mreže: nakon pristupa optičkim vlaknima, četiri gigabitna Ethernet priključka mogu se spojiti na pametni TV, igraću konzolu, NAS pohranu i računalo; WiFi5 bežična mreža pokriva cijeli dom, podržavajući više pametnih telefona i tableta za glatki pristup internetu istovremeno; CATV izlaz povezuje se s TV prijemnikom-top box za gledanje TV kanala visoke-razlučivosti; dva telefonska sučelja mogu se koristiti za fiksne telefone i faks uređaje.
U scenarijima malih poduzeća, žičani priključci uređaja mogu se proširiti putem preklopnika za povezivanje više uredskih računala i mrežne opreme. Funkcionalnost VLAN-a omogućuje tvrtkama da particioniraju mrežna područja za različite odjele, a izolacija portova poboljšava internu sigurnost mreže.
Glasovna funkcija osigurava -cijenovni interni telefonski sustav za poduzeća, dok CATV sučelje ostaje praktično na mjestima gdje je potreban pristup financijskim vijestima ili kanalima za praćenje. WiFi5 bežična mreža pokriva potrebe mobilnog ureda unutar uredskog prostora.
Za okruženja s više{0}}stanara kao što su hoteli i studentski stanovi, operateri mogu centralno konfigurirati veliki broj ONU-ova putem platforme za daljinsko upravljanje TR-069, omogućujući skupnu aktivaciju usluge i dijagnozu kvarova, značajno smanjujući operativne troškove i troškove održavanja.
05 Razmatranja za odabir tehnologije: Pozicioniranje WiFi5 u današnjem bežičnom okruženju
Kako WiFi6, pa čak i WiFi7 postupno postaju popularni, stalni izbor WiFi5 modula u višenamjenskim ONU-ima temelji se na praktičnom pozicioniranju proizvoda i tržišnim razmatranjima.
WiFi5, temeljen na standardu 802.11ac, fokusiran je na frekvencijski pojas od 5 GHz, postižući teoretske brzine do 3,5 Gbps kroz 256-QAM modulaciju i maksimalnu širinu kanala od 160 MHz. Za većinu scenarija kućne primjene ova je izvedba već dovoljna.
U usporedbi s WiFi6, najveći nedostatak WiFi5 je nedostatak OFDMA tehnologije i sveobuhvatne podrške za uplink i downlink MU-MIMO, što znači da su mrežna učinkovitost WiFi5 i izvedba latencije inferiorni u odnosu na WiFi6 kada je više uređaja spojeno istovremeno.
Integracija WiFi5 u višenamjenske ONU-ove izbor je-uravnoteženosti performansi. Za-proračunski{3}}veliku{4}}nabavu operatera, zrelost i troškovna-učinkovitost WiFi5 modula ostaju privlačni.
U stvarnim implementacijama, bežična funkcionalnost takvih ONU-ova često se postavlja kao "osnovna pokrivenost". Ako korisnici imaju veće bežične zahtjeve, mogu povezati više profesionalnih WiFi6 ili Mesh usmjerivača putem Ethernet priključaka. Ovaj slojeviti dizajn kontrolira troškove terminala zadržavajući fleksibilnost za mrežne nadogradnje.
Vrijedno je napomenuti da su neki-onu-ovi visoke klase počeli integrirati WiFi6 module, ali po odgovarajućim višim cijenama. Kako se troškovi WiFi6 čipa smanjuju u budućnosti, očekuje se da će više višenamjenskih ONU-a nadograditi svoje bežične standarde.
Uz stalnu popularizaciju pristupa optičkim vlaknima, ovaj višenamjenski XPON ONU tiho preoblikuje oblik terminalske opreme operatora. U skladištima telekomunikacijskih operatera uredno su složeni optički modemi različitih modela, dok integrirani uređaji koji kombiniraju 4GE, CATV, POTS i WiFi5 zauzimaju sve više mjesta.
Ovi uređaji nisu samo kristalizacija tehnologije već i utjelovljenje poslovnih strategija-operateri zaključavaju višestruke usluge za korisnike putem jednog terminala, dok korisnici uživaju u pogodnosti rješenja-na jednom mjestu.
