Srž prijenosa RF signala u vlakno: potpuno objašnjenje principa pretvorbe analognog signala u vlakno
U scenarijima prijenosa RF (radio frekvencije) signala, muče li vas često ovi problemi: ozbiljno slabljenje signala nakon prijenosa na-velike udaljenosti, izobličenje signala uzrokovano elektromagnetskim smetnjama i glomazno i skupo ožičenje? Bilo da se radi o komunikacijskim baznim stanicama, radioastronomskoj opremi, industrijskom upravljanju ili radijskim i televizijskim sustavima, stabilan prijenos RF signala ključni je zahtjev-a tehnologija prijenosa RF signala na optička vlakna ključna je za rješavanje ovih bolnih točaka. Danas ćemo popularno raščlaniti temeljnu logiku: kako se analogni RF signali pretvaraju u signale optičkih vlakana da bi se postigao prijenos-bez smetnji, na velike-udaljenosti i visoke-vjernosti.
Prvo, potrebno je razjasniti temeljnu premisu: prijenos optičkim vlaknima prenosi optičke signale, dok su naši RF signali analogni električni signali i ta dva nisu izravno kompatibilna. Stoga je bit pretvorbe analognog signala u vlakno dovršiti dvije pretvorbe: "analogni električni signal → optički signal → analogni električni signal", a zatim ostvariti učinkovit prijenos signala kroz niske-gubitke i anti{2}}smetnje karakteristika optičkog vlakna-što je također osnovna radna logika naših RF signala u optičkim proizvodima. Cijeli proces uglavnom je podijeljen u 5 ključnih koraka, od kojih svaki određuje kvalitetu prijenosa signala. Detaljno ćemo ih objasniti u kombinaciji sa stvarnim dizajnom proizvoda.
Korak 1: Pretprocesiranje analognog RF signala - Uklonite smetnje i optimizirajte kvalitetu signala
Izvorni analogni RF signali (kao što su radiofrekventni signali s baznih stanica i detekcijski signali s radara) često su pomiješani s šumom i smetnjama. Izravna pretvorba dovest će do izobličenja optičkih signala i utjecati na učinke prijenosa. Stoga, prije ulaska u vezu konverzije, naši će proizvodi prvo prethodno obraditi analogne RF signale, što je ujedno i osnova za osiguranje vjernosti prijenosa.
Predprocesiranje uglavnom uključuje dvije osnovne operacije: prvo, pojačavanje signala, koje pojačava slabe RF signale do jačine prikladne za pretvorbu pomoću visoko-preciznog pojačala kako bi se izbjegao neuspjeh pretvorbe zbog slabih signala; drugo, filtriranje i pročišćavanje, koje koristi profesionalni modul za filtriranje za filtriranje nebitnog šuma i signala smetnji i zadržavanje čistih učinkovitih RF signala. Naši proizvodi usvajaju prilagođenu tehnologiju filtriranja, koja se može točno prilagoditi frekvencijskom pojasu RF signala od 5MHz do 6GHz, osiguravajući čistoću prethodno obrađenih signala i pripremu za naknadnu konverziju.

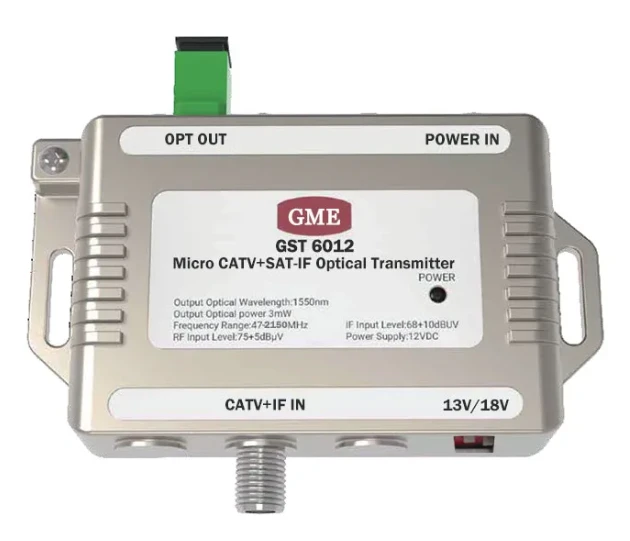

Korak 2: Elektro-optička pretvorba (E/O) - "Prevedite" analogne električne signale u optičke signale
Ovo je ključni korak cijelog procesa konverzije i tehnička srž naših proizvoda. Jednostavno rečeno, pretvaranje prethodno obrađenih analognih RF električnih signala u optičke signale koji se mogu prenositi u optičkim vlaknima putem elektro-uređaja za optičku pretvorbu-ekvivalentno stavljanju "svjetlosnog sloja" na električne signale, što im omogućuje postizanje prijenosa na velike-udaljenosti uz prednosti optičkih vlakana.
Naši proizvodi koriste DFB laserske diode visoke{0}}linearnosti kao osnovne elektro{1}}uređaje za optičku pretvorbu, a njihov princip rada temelji se na tehnologiji "Intensity Modulation (IM)": pogonska struja lasera izravno je modulirana električnim signalom, tako da se intenzitet izlazne optičke snage mijenja sinkrono s amplitudom analognog RF signala-baš kao kod korištenja promjene svjetline svjetla za simuliraju visinu zvuka, promjena intenziteta svjetlosti u potpunosti odgovara zakonu promjene izvornog RF signala, ostvarujući točno mapiranje "električni signal → optički signal". Prednost ove metode modulacije je brza brzina odziva i malo izobličenje signala, što može maksimizirati zadržavanje izvornih karakteristika analognih RF signala, posebno pogodno za scenarije s visokim zahtjevima za vjernošću signala, kao što su radioastronomija i satelitska komunikacija.
U isto vrijeme, naši proizvodi imaju ugrađenu-funkciju temperaturne kompenzacije, koja može učinkovito neutralizirati utjecaj promjena temperature okoline na laser, osiguravajući stabilnost optičkih signala. Čak i u ekstremnim okruženjima od -40 stupnjeva do +70 stupnjeva, može stabilno dovršiti elektro-optičku pretvorbu.
Korak 3: Prijenos optičkim vlaknima - "Kanal signala"-bez smetnji, s malim-gubicima
Nakon elektro{0}}optičke pretvorbe, optički signal se spaja u jezgru vlakna i započinje prijenos-na velike udaljenosti. Prednost ovog koraka je jezgra optičkog prijenosa koja se razlikuje od tradicionalnog kabelskog prijenosa: optičko vlakno koristi princip potpune refleksije svjetlosti kako bi ograničilo širenje optičkog signala unutar jezgre vlakna. Indeks loma jezgre vlakna nešto je viši od indeksa plašta, čime se osigurava da optički signal neće propuštati i ostvaruje učinkovit prijenos.
U usporedbi s tradicionalnim koaksijalnim kabelima, prijenos optičkim vlaknima ima tri nezamjenjive prednosti, koje su također ključne za naše proizvode za rješavanje bolnih točaka kupaca: prvo, mali gubici. U pojasu od 1550 nm, gubitak prijenosa optičkog vlakna je samo oko 0,2 dB/km, što je puno niže od gubitka koaksijalnih kabela koji je često nekoliko dB/m. Čak i ako se odašilje desetcima ili čak stotinama kilometara, signal neće biti značajno oslabljen; drugo, snažna anti-smetnja. Optičko vlakno je dielektrični materijal koji je potpuno otporan na elektromagnetske smetnje (EMI) i radiofrekventne smetnje, posebno pogodan za okruženja oštrih smetnji kao što su industrija i vojska; treće, mala težina. Promjer jednog optičkog vlakna je samo 125 mikrona, što je puno lakše od koaksijalnih kabela, što uvelike smanjuje poteškoće i troškove ožičenja.
Naši su proizvodi kompatibilni s jedno-modnim optičkim vlaknom SM28 i podržavaju tehnologiju multipleksiranja valne duljine (WDM), koja može realizirati više-kanalni prijenos RF signala kroz jedno optičko vlakno, dodatno poboljšavajući učinkovitost prijenosa, smanjujući troškove ožičenja i prilagođavajući se potrebama više-scenarija aplikacija.

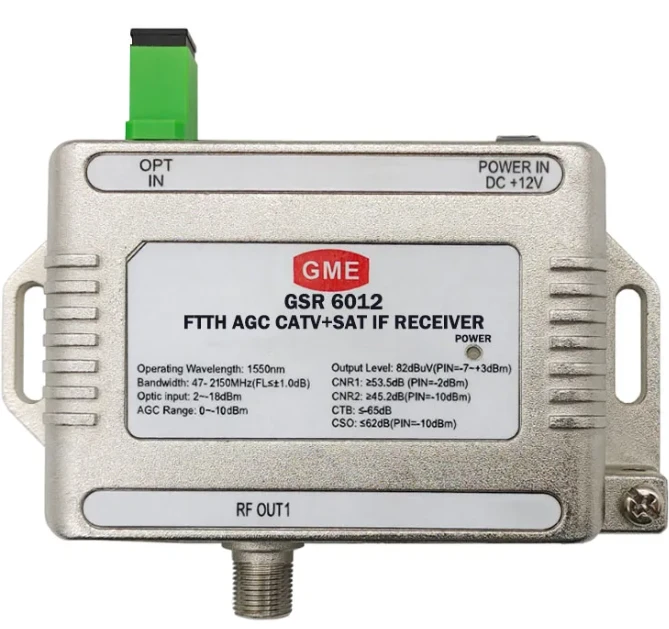

Korak 4: Fotoelektrična pretvorba (O/E) - "Vratite" optičke signale u analogne električne signale
Kada optički signal dođe do prijemnog kraja, potrebno ga je pretvoriti natrag u izvorni analogni RF električni signal putem fotoelektrične pretvorbe tako da ga može prepoznati i koristiti terminalna oprema (kao što su bazne stanice, radari i zasloni). Ovaj korak je obrnuti proces od elektro-optičke pretvorbe, koji također zahtijeva visoko{2}}precizne uređaje kako bi se osigurala kvaliteta restauracije.
Naši proizvodi koriste fotodetektore visoke{0}}osjetljivosti (PIN fotodiode ili lavinske fotodiode APD) kao osnovne uređaje za pretvorbu. Njihova je funkcija pretvaranje promjene intenziteta optičkih signala u odgovarajuće električne signale (fotogenerirana struja)-što je veća optička snaga, to je veća generirana struja, što u potpunosti odgovara zakonu promjene signala odašiljačke strane. Pretvoreni električni signal dodatno će se pojačati nisko-šumnim pojačalom kako bi se osiguralo da snaga signala udovoljava zahtjevima terminalne opreme, au isto vrijeme potisnule su smetnje kako bi se izbjeglo izobličenje vraćenog signala.
Korak 5: Signal Post-Obrada - Točna restauracija za prilagodbu potrebama terminala
Nakon fotoelektrične pretvorbe, analogni RF električni signal treba proći kroz završnu post{0}}fazu obrade prije nego što se doista može staviti u upotrebu. Naknadna-obrada uglavnom uključuje oblikovanje signala i kalibraciju pojačanja: modul za oblikovanje ispravlja manja izobličenja koja se mogu pojaviti tijekom prijenosa signala kako bi se osiguralo da je valni oblik signala potpuno u skladu s izvornim signalom; modul za kalibraciju pojačanja prilagođava pojačanje signala rasponu prilagođenom terminalnoj opremi kako bi se izbjegao kvar opreme uzrokovan prekomjernom ili nedovoljnom snagom signala.
Naši proizvodi podržavaju automatsku kontrolu pojačanja (AGC), koja može automatski prilagoditi parametre pojačanja prema udaljenosti prijenosa i jačini signala bez ručne intervencije, uvelike poboljšavajući jednostavnost upotrebe i osiguravajući dugoročnu-stabilnost i dosljednost signala.
Zašto odabrati naše proizvode od RF signala do optičkih vlakana?
Razumijevajući načelo pretvorbe analognog signala u vlakno, nije teško otkriti da se svaki korak procesa pretvorbe oslanja na visoko{0}}precizne uređaje i optimizirani dizajn-i to je temeljna konkurentnost naših proizvoda. Ukratko, naše prednosti se ogledaju u tri aspekta:
Prijenos visoke-vjernosti: usvajanjem visoko{1}}linearnih lasera i fotodetektora, u kombinaciji s preciznim filtriranjem i kontrolom pojačanja, lažni{2}}dinamički raspon može doseći 100dBm/H2/3, maksimizirajući zadržavanje izvornih karakteristika analognih RF signala i izbjegavajući izobličenje;
Stabilnost i pouzdanost: ugrađene-funkcije temperaturne kompenzacije i automatske kontrole pojačanja, prilagođavanje širokom temperaturnom rasponu i složenim okruženjima, podržavanje prijenosa na velike-udaljenosti do 20 km bez repetitora, s gubitkom manjim od 0,4 dB/km, ispunjavanje oštrih zahtjeva raznih scenarija kao što su industrija, komunikacije i vojska;
Fleksibilna prilagodljivost: Pokriva frekvencijski raspon od 5MHz do 6GHz, podržava jedno-optičko vlakno i WDM tehnologiju i pruža prilagođena rješenja prema potrebama korisnika, prilagođavajući se različitim scenarijima primjene kao što su 5G bazne stanice, radioteleskopi, radio i televizija te radari.
Bilo da trebate riješiti problem prigušenja prijenosa RF signala na velikim udaljenostima ili se riješiti problema elektromagnetskih smetnji, tehnologija analognog signala prema optičkim vlaknima je optimalno rješenje-a naši proizvodi od RF signala prema optičkim vlaknima zrela su rješenja koja provode ovo načelo, pomažući vam da postignete učinkovit, stabilan i jeftin-prijenos signala.
Ako se vaš projekt suočava s izazovima prijenosa RF signala i želite znati kako se naši proizvodi mogu prilagoditi vašim specifičnim potrebama, kontaktirajte nas kako biste dobili detaljna tehnička rješenja i parametre proizvoda i prepustite nam korištenje profesionalne tehnologije za pratnju vašeg prijenosa signala.
