Opis

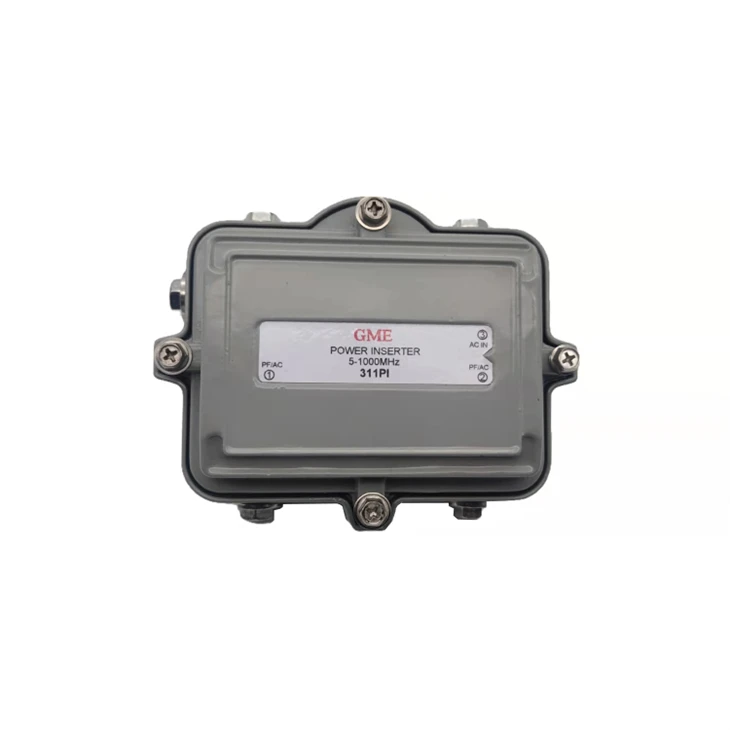

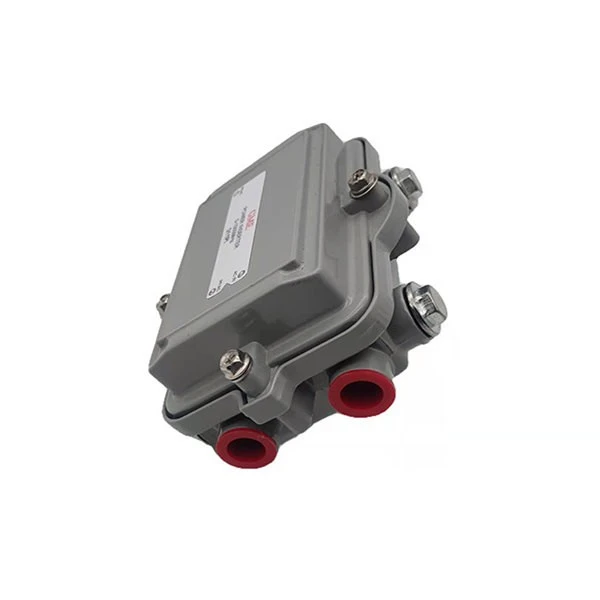

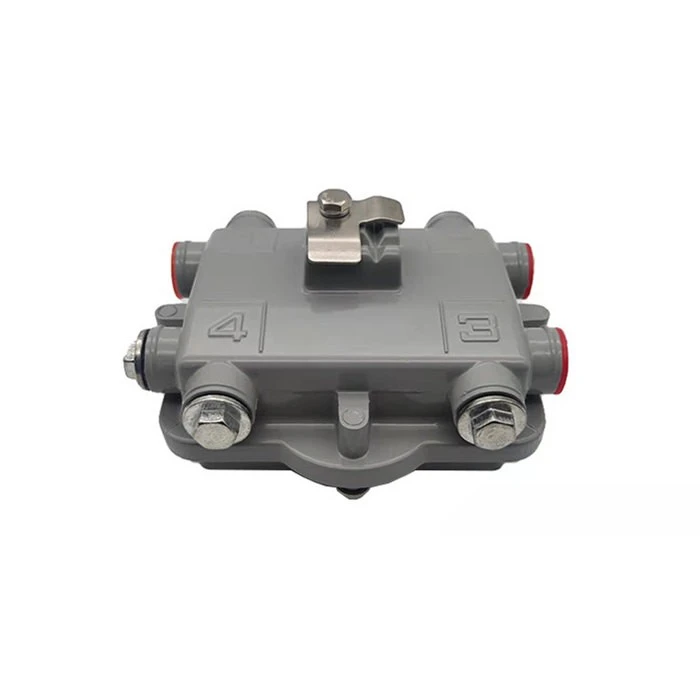

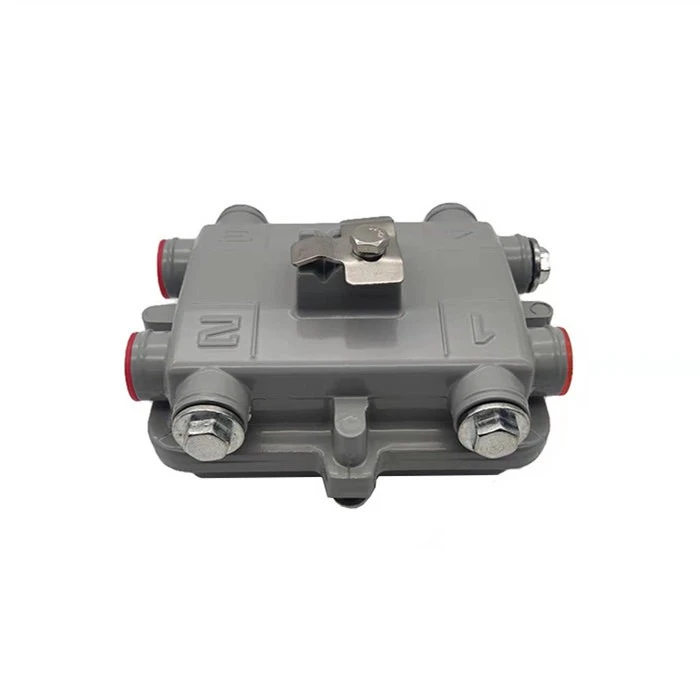

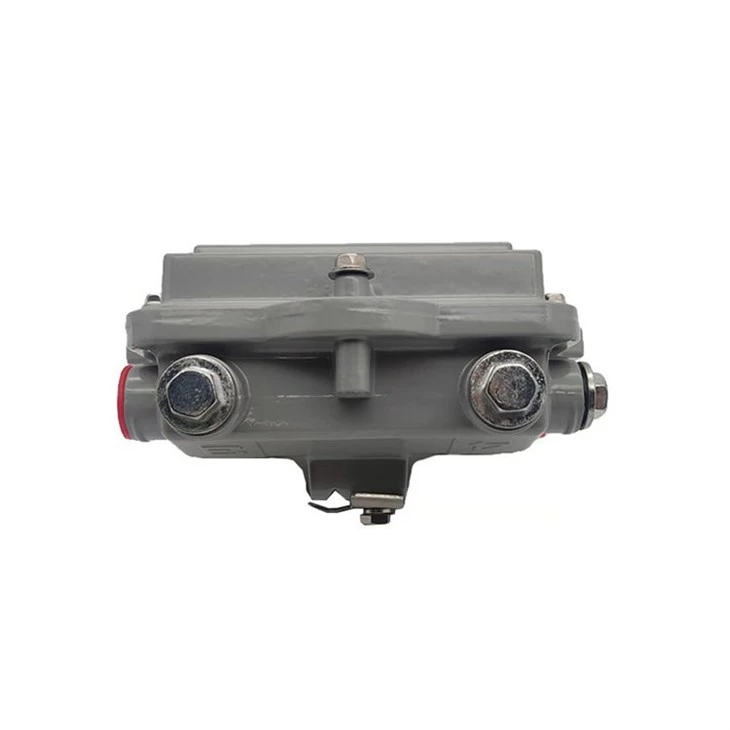

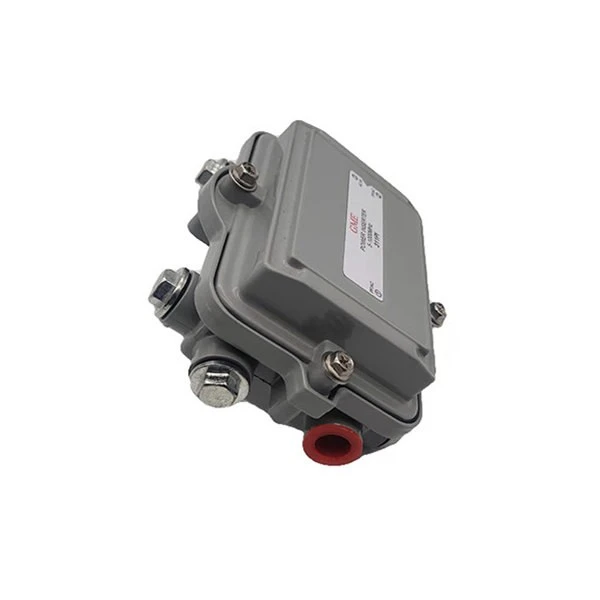

1GHz kabelska TV Trunk Line Power Inserter je specijalizirani elektronički uređaj dizajniran za industriju kabelske televizije, posebno se koristi u glavnim sustavima za napajanje aktivnih komponenti. Njegova primarna funkcija je uključivanje struje u koaksijalnu kabelsku mrežu, osiguravajući ispravan rad pojačala, repetitora i drugih aktivnih uređaja unutar kabelskog TV distribucijskog sustava.
Ključne značajke i funkcionalnost:
Mogućnost frekvencije:1GHz kabelska TV Trunk Line Power Inserter optimiziran je za visoko-rad frekvencije, podržavajući signale do 1 gigaherca (GHz). To ga čini prikladnim za moderne sustave kabelske televizije s visokim zahtjevima za propusnost.
Umetanje struje:Umetač je opremljen sposobnošću ubrizgavanja energije u glavnu liniju koaksijalnog kabela. To je bitno za pružanje potrebne električne energije aktivnim komponentama poput distribucijskih pojačala ili produživača linija, osiguravajući kvalitetu i snagu signala u cijeloj distribucijskoj mreži.
Značajke
◆ CATV Power Inserter 5-1000MHz rad punog pojasa.
◆ Poniklani mesingani "F" konektor s vodootpornom zaštitom.
◆ Pletena metalna brtva koja se koristi za pružanje Hi-RFI.
◆ Potpuna otpornost na vremenske uvjete i stezaljka uključena.
Specifikacija
|
Mjesto porijekla: Guangdong, Kina |
|||
|
Broj modela: GDINS-002 (311PI) |
|||
|
ARTIKAL |
TIPIČNO |
QC LIMIT |
UVJETI ISPITIVANJA |
|
1. FREKV. RANGE |
|
|
5 - 1000 MHz |
|
2. INSERIRANI GUBITAK |
- 0.5 dB |
-1,0 dB MAKS. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAKS. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAKS. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAKS. |
861 - 1000 MHz |
|
|
3. IZOLACIJA (RF U AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. POVRATNI GUBITAK (RF PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAKS |
AC NA RF |

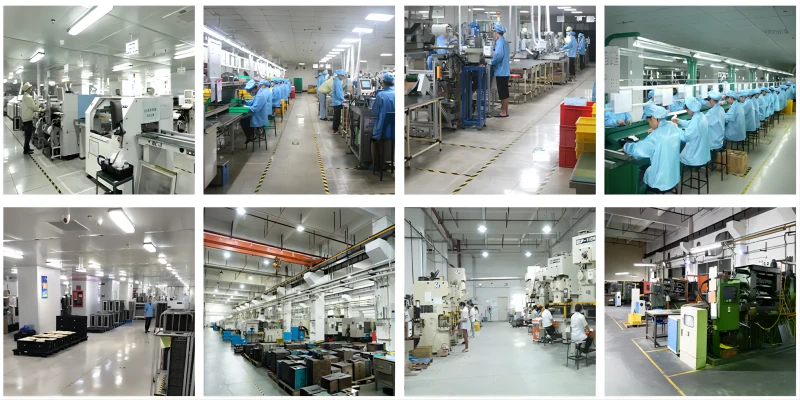

Goodmind Electronics (Shenzhen) Co., Ltd. osnovan je 1992. godine s fokusom na sustav televizijskog emitiranja, vlastite vlastite vertikalno integrirane proizvodne mogućnosti s iskusnim i profesionalnim inženjerskim timom koji pruža ODM uslugu za proizvode sustava emitiranja kabelskih/satelitskih/zemaljskih/IPTV-a
Kako radi kabelska TV utičnica?
CATV utičnica za napajanje obično je povezana s koaksijalnim kabelom. Uvodi DC (istosmjernu struju) napajanje u kabelsku liniju, koja se zatim koristi za napajanje aktivnih komponenti kao što su pojačala. To omogućuje pojačanje i distribuciju signala na velike udaljenosti.
Koje su uobičajene primjene kabelskih umetača za napajanje?
CATV utičnice za napajanje obično se koriste u sustavima kabelske televizije za napajanje linijskih pojačala, distribucijskih pojačala i drugih aktivnih komponenti. Koriste se za pojačavanje i održavanje jačine signala preko dugih kabela ili u područjima sa slabim prijemom signala.
Koje vrste kabelskih umetača za napajanje su dostupne?
CATV utičnice dolaze u različitim tipovima i konfiguracijama ovisno o specifičnoj primjeni i zahtjevima kabelskog TV sustava. Mogu se razlikovati u pogledu izlazne snage, frekvencijskog raspona, broja izlaza i drugih značajki.
FAQ
P: Jesu li CATV utičnice kompatibilne sa svim kabelskim TV sustavima?
O: CATV utičnice općenito su dizajnirane da budu kompatibilne sa standardnim kabelskim TV sustavima. Međutim, kompatibilnost može varirati ovisno o faktorima kao što su frekvencijski raspon sustava, vrsta korištenih pojačala i druge specifikacije sustava. Bitno je osigurati da je utičnica kompatibilna sa specifičnim zahtjevima vašeg kabelskog TV sustava.
P: Što trebam uzeti u obzir pri odabiru CATV priključka?
O: Prilikom odabira CATV priključka za napajanje, uzmite u obzir čimbenike kao što su zahtjevi za napajanjem vaših pojačala, frekvencijski raspon vašeg kabelskog TV sustava, broj potrebnih izlaza i sve specifične značajke potrebne za vašu primjenu. Također je bitno osigurati kompatibilnost s vašom postojećom opremom i specifikacijama sustava.
P: Ima li ikakvih razloga za ugradnju kabelskih umetača?
O: Prilikom instaliranja CATV priključka za napajanje, provjerite je li povezan s koaksijalnim kabelom u ispravnom smjeru. Slijedite upute proizvođača za pravilnu instalaciju i provjerite jesu li svi spojevi sigurni. Uz to, razmotrite čimbenike kao što su uzemljenje i zaštita od prenapona kako biste zaštitili svoju opremu i osigurali pouzdan rad.
