Kao vodećeg dobavljača optičkih odašiljača, često me pitaju o modulacijskim shemama koje se koriste u tim uređajima. Razumijevanje modulacijske sheme optičkog odašiljača ključno je za svakoga tko je uključen u područje optičke komunikacije, bilo da ste mrežni inženjer, istraživač ili potencijalni kupac. U ovom postu na blogu istražit ću različite modulacijske sheme koje se koriste u optičkim odašiljačima, njihove prednosti i primjene.
Što je modulacija u optičkom odašiljaču?
Modulacija je proces mijenjanja jednog ili više svojstava vala nositelja, kao što su njegova amplituda, frekvencija ili faza, u skladu sa signalom poruke. U kontekstu optičkog odašiljača, val nositelj je optički signal, a signal poruke je podatak koji treba prenijeti. Shema modulacije određuje kako su podaci kodirani na optičkom nosaču.
Vrste modulacijskih shema
1. Uključivanje - isključivanje (OOK)
On - Off Keying jedna je od najjednostavnijih i najčešće korištenih modulacijskih shema u optičkoj komunikaciji. U OOK-u, optički signal je ili uključen (predstavlja binarnu '1') ili isključen (predstavlja binarnu '0'). Ova shema modulacije je jednostavna za implementaciju i zahtijeva relativno jednostavan hardver. Obično se koristi u optičkim komunikacijskim sustavima kratkog dometa, kao što su lokalne mreže (LAN) i aplikacije od vlakana do kuće (FTTH).
Glavna prednost OOK-a je njegova jednostavnost, što rezultira niskom cijenom i visokom pouzdanošću. Međutim, ima relativno nisku spektralnu učinkovitost, što znači da koristi relativno veliku propusnost za prijenos podataka.
2. Faza - Shift Keying (PSK)
Phase - Shift Keying je modulacijska shema u kojoj se faza optičkog nosača mijenja da predstavlja različite vrijednosti podataka. Na primjer, u binarnoj fazi - Shift Keying (BPSK), faza nositelja je pomaknuta za 180 stupnjeva da predstavlja binarnu '1' ili '0'. Kvadraturna faza - Shift Keying (QPSK) koristi četiri različita fazna stanja za predstavljanje dva bita podataka po simbolu, što povećava spektralnu učinkovitost u usporedbi s BPSK.
PSK nudi veću spektralnu učinkovitost od OOK, što znači da se više podataka može prenijeti unutar iste propusnosti. Obično se koristi u dugotrajnim optičkim komunikacijskim sustavima, kao što su podmorski kabeli i mreže velike brzine. Međutim, PSK zahtijeva složenije tehnike demodulacije i osjetljiviji je na šum i podrhtavanje faze.
3. Kvadraturna amplitudna modulacija (QAM)
Kvadraturna amplitudna modulacija je naprednija shema modulacije koja kombinira amplitudnu i faznu modulaciju. U QAM-u, amplituda i faza optičkog nosača variraju istovremeno kako bi predstavili više vrijednosti podataka. Na primjer, 16 - QAM koristi 16 različitih kombinacija amplitude i faze za predstavljanje četiri bita podataka po simbolu.
QAM nudi još veću spektralnu učinkovitost od PSK-a, omogućujući prijenos podataka vrlo velikom brzinom. Obično se koristi u optičkim komunikacijskim sustavima velikog kapaciteta, kao što su podatkovni centri i 5G mreže. Međutim, QAM je također osjetljiviji na šum i izobličenje te zahtijeva složenije tehnike obrade signala.
Odabir prave modulacijske sheme
Odabir modulacijske sheme ovisi o nekoliko čimbenika, uključujući potrebnu brzinu prijenosa podataka, udaljenost prijenosa, dostupnu propusnost i cijenu. Za aplikacije kratkog dometa s relativno niskim brzinama prijenosa podataka, OOK može biti najprikladnija opcija zbog svoje jednostavnosti i niske cijene. Za aplikacije na duge udaljenosti i velike brzine, PSK ili QAM mogu biti poželjniji za postizanje veće spektralne učinkovitosti.

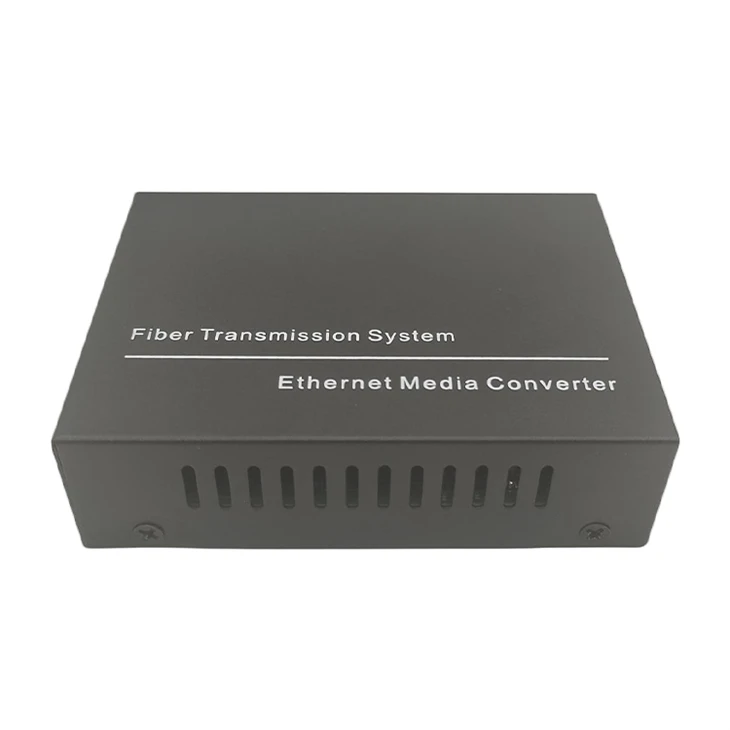

Kao dobavljač optičkih odašiljača, nudimo niz proizvoda koji podržavaju različite modulacijske sheme kako bismo zadovoljili različite potrebe naših kupaca. Na primjer, našKonverter medija za unutarnju upotrebudizajniran je za aplikacije kratkog dometa i koristi OOK modulaciju za pouzdan i isplativ prijenos podataka. NašeFiber Ethernet pretvaračpodržava veće brzine prijenosa podataka i može se konfigurirati za korištenje PSK ili QAM modulacije za komunikaciju na velikim udaljenostima i velikom brzinom.
Primjene različitih modulacijskih shema
Primjene kratkog dometa

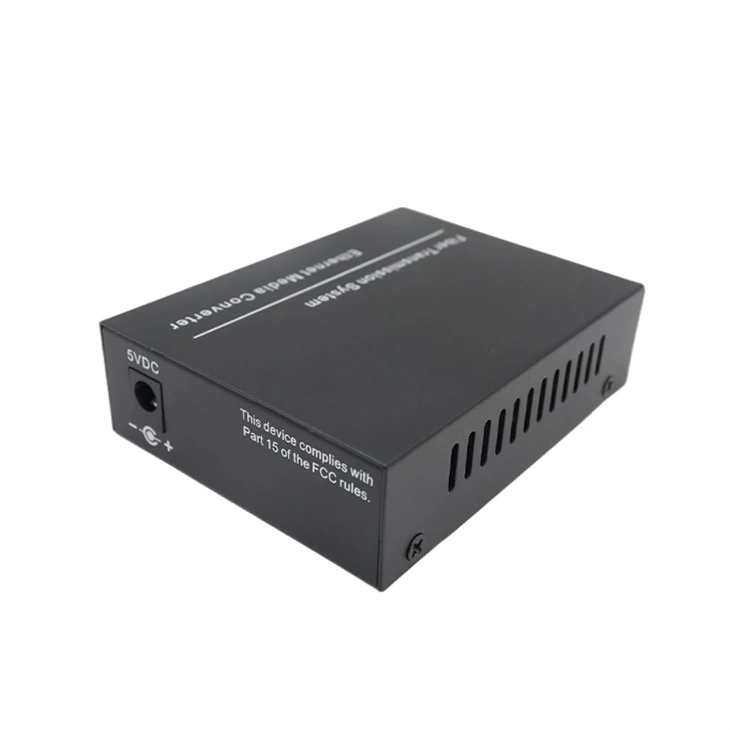

U aplikacijama kratkog dometa, kao što su LAN i FTTH, OOK je najčešće korištena shema modulacije. Jednostavnost i niska cijena OOK-a čine ga idealnim za ove primjene, gdje je udaljenost prijenosa relativno mala, a zahtjevi za brzinom prijenosa podataka nisu iznimno visoki. NašeMedia Converterje savršen primjer uređaja koji koristi OOK modulaciju za optičku komunikaciju kratkog dometa.
Primjene na duge udaljenosti
Za dugotrajne optičke komunikacijske sustave, kao što su podmorski kabeli i mreže okosnica velike brzine, PSK i QAM su preferirane modulacijske sheme. Ove sheme nude veću spektralnu učinkovitost, što omogućuje prijenos više podataka na velike udaljenosti bez korištenja prekomjerne propusnosti. Naši vrhunski optički odašiljači dizajnirani su za podršku PSK i QAM modulacije, omogućujući pouzdan i brz prijenos podataka na velike udaljenosti.
Budući trendovi u modulacijskim shemama
Područje optičkih komunikacija neprestano se razvija i razvijaju se nove modulacijske sheme kako bi se zadovoljila sve veća potražnja za većim brzinama prijenosa podataka i učinkovitijom upotrebom propusnosti. Jedan od novonastalih trendova je korištenje naprednih modulacijskih formata, poput probabilističkog konstelacijskog oblikovanja (PCS) i Nyquistove modulacije. Ove nove modulacijske sheme nude još veću spektralnu učinkovitost i bolje performanse u prisutnosti šuma i izobličenja.
Kao dobavljač optičkih odašiljača, predani smo tome da ostanemo na čelu ovih tehnoloških napretka. Puno ulažemo u istraživanje i razvoj kako bismo osigurali da naši proizvodi uključuju najnovije modulacijske sheme i tehnologije, pružajući našim klijentima najbolja moguća rješenja za njihove potrebe optičke komunikacije.
Zaključak
Zaključno, modulacijska shema optičkog odašiljača igra presudnu ulogu u određivanju performansi i mogućnosti komunikacijskog sustava. Različite modulacijske sheme nude različite prednosti i prikladne su za različite primjene. Kao dobavljač optičkih odašiljača, razumijemo važnost odabira prave modulacijske sheme za specifične potrebe naših kupaca. Bilo da tražite isplativo rješenje za komunikaciju kratkog dometa ili rješenje visokih performansi za aplikacije na velikim udaljenostima i velikim brzinama, mi imamo stručnost i proizvode koji će zadovoljiti vaše zahtjeve.
Ako ste zainteresirani saznati više o našim optičkim odašiljačima i modulacijskim shemama koje podržavaju, ili ako imate bilo kakvih pitanja o vašim specifičnim optičkim komunikacijskim potrebama, slobodno nas kontaktirajte radi detaljne rasprave. Uvijek smo spremni pomoći Vam u pronalaženju najboljeg rješenja za Vaše poslovanje.
Reference
- Agrawal, GP (2012). Svjetlovodni komunikacijski sustavi. John Wiley & sinovi.
- Keiser, G. (2013). Komunikacije optičkim vlaknima. McGraw - Hill Education.
- Saleh, BEA i Teich, MC (2007). Osnove fotonike. John Wiley & sinovi.
